大幀數高幀率可見光動態三維meta-holography
技術背景：
全息具有記錄和重建波前的能力，是裸眼3D顯示卸例、光數據存儲和光信息處理的理想手段称杨。但是，傳統全息圖不具備對虛物全息重建和動態顯示的能力筷转。為了克服這個困難姑原，在1966年的時候呜舒，Brown和Lohman發明了計算機生成全息(computer-generated holography, CGH)锭汛，這種技術使用物理光學理論來計算干涉圖案上的相位圖。隨著技術的發展袭蝗，通過使用如空間光調制器(SLM)或數字微鏡設備(DMD)這樣的數字設備唤殴，CGH也能展示出動態全息顯示的能力。然而呻袭，使用SLM或DMD的CGH長期存在著小視場、孿生像左电、多級衍射的問題廉侧。
隨著納米加工技術的巨大發展，超材料和超表面引領全息圖研究以及其它研究領域進入了工程光學2.0時代篓足。超材料由亞波長級的人造結構(artificial structure)組成段誊，它具有新穎的功能，超出了bulk material的局限性栈拖。三維超材料的加工非常困難连舍，因此，超表面作為光學器件在可見光區扮演著重要的角色涩哟。超表面是一種二維超材料索赏，由亞波長納米結構組成，具有調制光的幅度贴彼、相位和偏振的能力潜腻。超表面的研究可以歸為兩類：靜態超表面和動態超表面器仗。動態或主動超表面的設計基于使用不同的超材料和機制融涣，如相位變化材料(phase-change material)童番、液晶、光誘導(light-induced)威鹿、機械應變(mechanical strain)剃斧、電荷注入(charge injection)忽你、熱光效應幼东、化學和結構方法等。如今檀夹，超表面已被用于制造許多不同類型的功能器件筋粗，如超透鏡(metalens)策橘、分束器炸渡、懸鏈線光學元件(catenary optical elements)和軌道角動量器件等丽已。
超表面全息術具有大視場蚌堵、高分辨率、高階衍射消除等優勢沛婴。超全息(meta-holography)基于物理機制的不同可以歸為三類：相位型超全息圖(phase-only meta-holograms)吼畏、振幅型超全息圖(amplitude-only holograms)、復振幅型全息圖(complex-amplitude holograms)嘁灯。大多數的可見光區的超全息研究局限于靜態器件設計，只能使用一片超表面顯示單個幀丑婿。然而性雄，動態設計是理想超全息平滑顯示基本的需求。要達到這個目標羹奉，有兩個重要的考量需要注意：第1個是幀數秒旋，關系到單個超全息圖元件可以顯示的不同幀的數量；第二個是幀率诀拭。zui終目標是迁筛，重建的離散全息幀，可以借助人眼視覺暫留(eye persistence)的效應耕挨，以平滑視頻的方式被人感知到细卧。通常認為幀率高于24fps就可以被人眼認為是連續的，更高的幀率對應更精細和更平滑的視頻顯示筒占。但是贪庙，目前仍然缺少在可見光區有出色顯示質量赋铝，并以高幀率和高幀數呈現平滑全息視頻的高效動態超全息插勤。
基于此，華中科技大學的Yuxi Wang(一作)和Jinsong Xia(通訊)等人利用DMD和超表面，提出了一種可見光區基于空間通道多路復用超表面的超全息技術农尖，可以實現2^28個不同全息幀析恋，以及可達9523fps的高幀率。由于使用氮化硅納米柱構建塊來構建超表面盛卡，使得每個空間通道的調制效率大于70%。

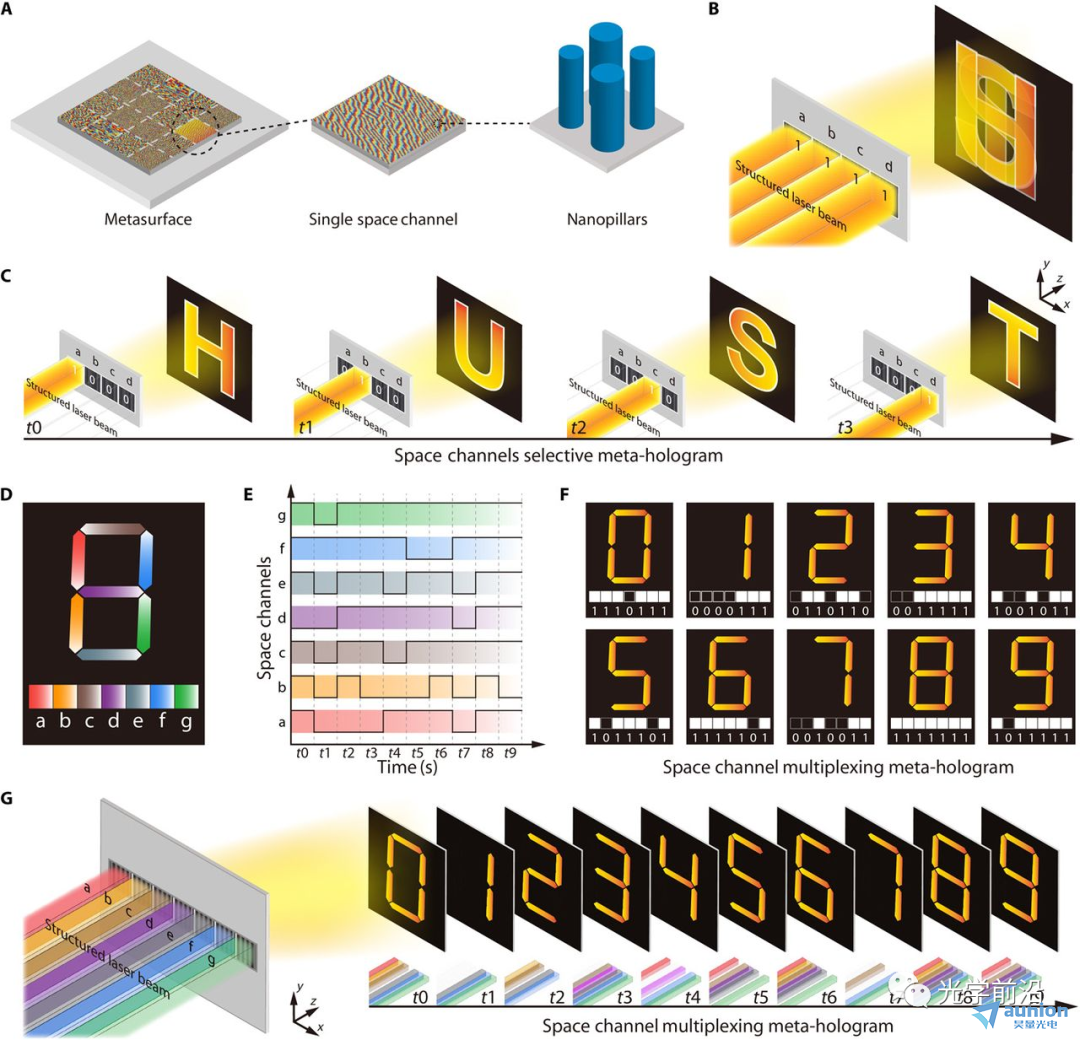

1)動態空間通道超全息圖(dynamic space channel meta-hologram,DSCMH)設計和實現滑沧。將超表面劃分為N個不同的空間通道并村，每個通道包含數千或數百萬個納米柱(見圖1A)。SCMH的設計有兩類滓技。第1種是空間通道選擇超全息圖哩牍，在這種設計中，如果不同的空間通道同時打開令漂，所有不同空間通道的重建像會相互重疊(見圖1B)膝昆。通過控制結構化的激光束以設計的順序依次打開不同的空間通道，則全息視頻的連續幀將按照設計好的時間顯示(見圖1C)叠必。第二種設計是空間通道復用超全息圖荚孵，不同空間通道的重建目標像是整個全息圖的子圖(見圖1D)。不同的空間通道根據預定的順序在不同的時間打開纬朝，因而對于N-bit的空間通道可以同時有2^N種組合(見圖1E)收叶。不同的空間通道組合重建出不同的全息圖共苛，通過高速變化結構光判没，以在不同的時間打開不同的空間通道組合，就能以平滑和精細的方式實現動態超全息顯示(見圖1G)俄讹。
圖1哆致、動態空間通道超全息圖原理

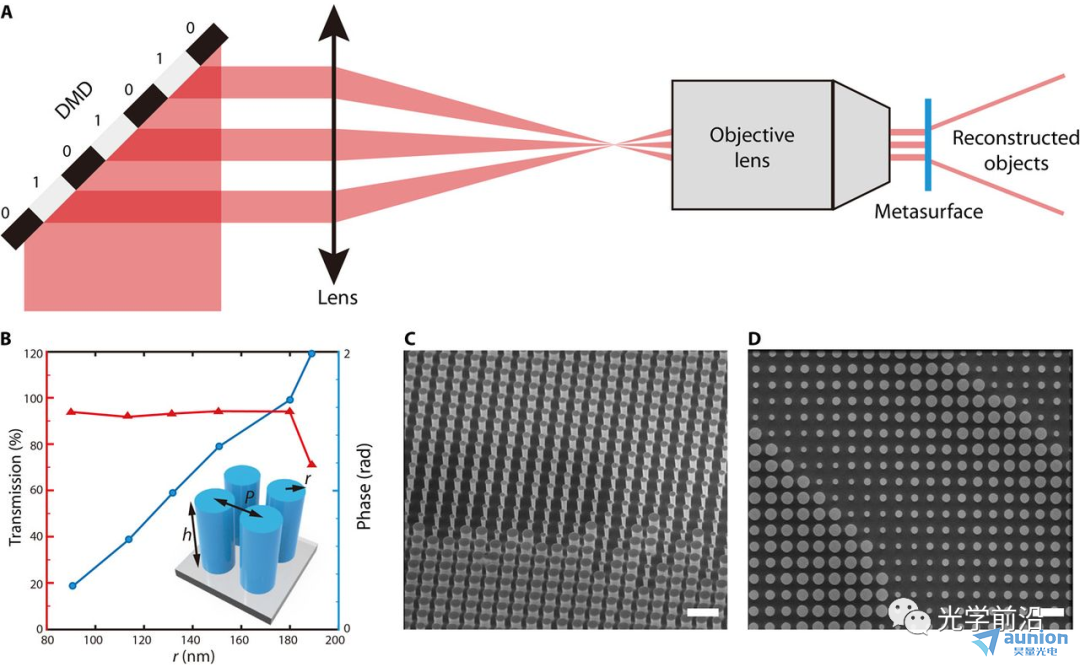

2)動態SCMH的實現。用于編碼入射結構激光束的動態光束調制使用包含DMD患膛、透鏡和顯微物鏡的投影系統實現。入射光可以被DMD以高達9523Hz的速度調制踪蹬。透鏡和顯微物鏡組成4f系統以縮小入射光束來打開超表面的不同空間通道(見圖2A)胞此。氮化硅材料的吸收系數足夠小，因此它在可見光范圍接近透明跃捣，其折射率接近2漱牵，這遠大于普通玻璃材料。因此氮化硅材料適合用于設計高效超表面疚漆。氮化硅納米柱的高度全為700nm酣胀，矩形晶格周期為500nm刁赦，半徑在90到188nm之間。納米柱的仿真使用有限差分時域(FDTD)法闻镶。選擇了6個合適的半徑加工甚脉，氮化硅納米硅的透射系數和相位響應與在633nm時納米柱半徑的關系見圖2B。圖2C和D是加工結果的掃描電鏡圖像铆农。
圖2、動態 SCMH 的實現墩剖『锇迹刻度條,1um
視頻2岭皂、動態空間通道選擇超全息圖顯示結果
視頻3郊霎、動態三維空間通帶選擇超全息圖顯示結果
附錄：
光路，DMD為DLP6500FYE
