數字全息可無需透鏡、無需掃描實現三維成像让禀。其可以具有很高的時間和空間分辨率，光路中的介質可以是線性或者非線性的巡揍。數字全息的應用包括光學輪廓和變形測量、波前傳感阱当、相對較短距離的三維輪廓分析(與LIDAR技術的數百公里相比)俏扩、生命科學的顯微鏡和納米顯微鏡、粒子成像測速录淡、層析和激光散斑對比(contrast)成像，以及通過計算機生成的全息圖在光遺傳學油坝、數據存儲或虛擬和增強現實的近眼顯示器等領域產生復雜的三維波前等。
技術背景：
數字全息可無需透鏡、無需掃描實現三維成像瞬女。其可以具有很高的時間和空間分辨率窍帝，光路中的介質可以是線性或者非線性的拆魏。數字全息的應用包括光學輪廓和變形測量慈俯、波前傳感渤刃、相對較短距離的三維輪廓分析(與LIDAR技術的數百公里相比)贴膘、生命科學的顯微鏡和納米顯微鏡、粒子成像測速洋闽、層析和激光散斑對比(contrast)成像，以及通過計算機生成的全息圖在光遺傳學突梦、數據存儲或虛擬和增強現實的近眼顯示器等領域產生復雜的三維波前等。
文章創新點：

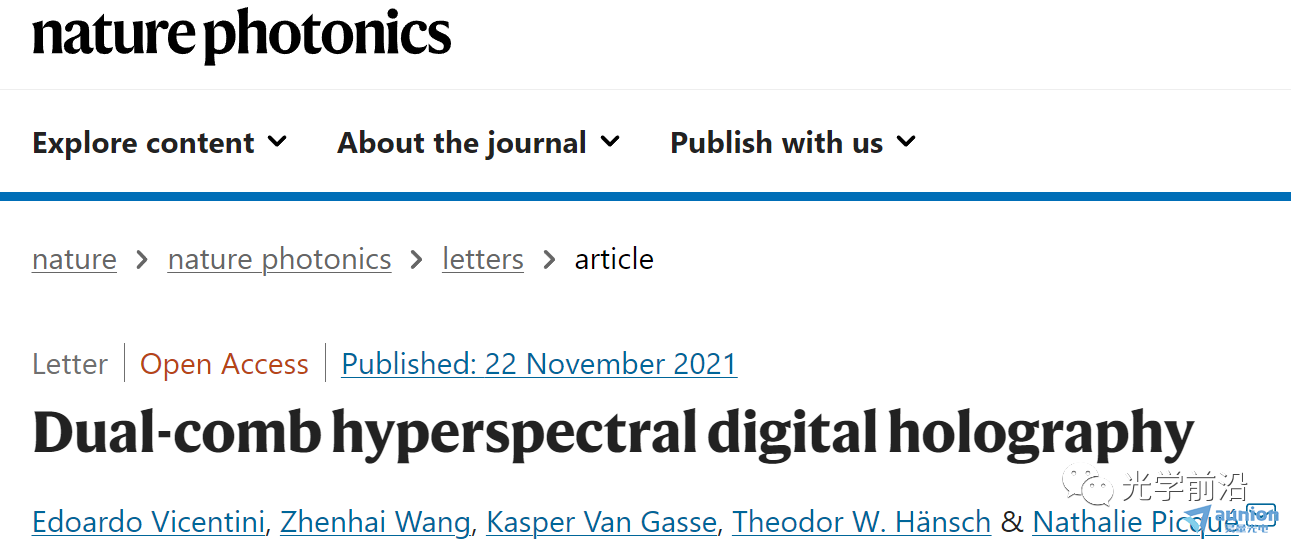

德國馬克斯·普朗克量子光學研究所的Edoardo Vicentini(一作)和Nathalie Picqué(通訊)提出一種雙光梳數字全息術刊懈，可以獲得每一個光梳線下的復數全息圖。其潛在應用包括遠距離精確尺寸測量(無干涉相位模糊)娃闲、具有高光譜分辨力的高光譜三維成像等。
原理解析：

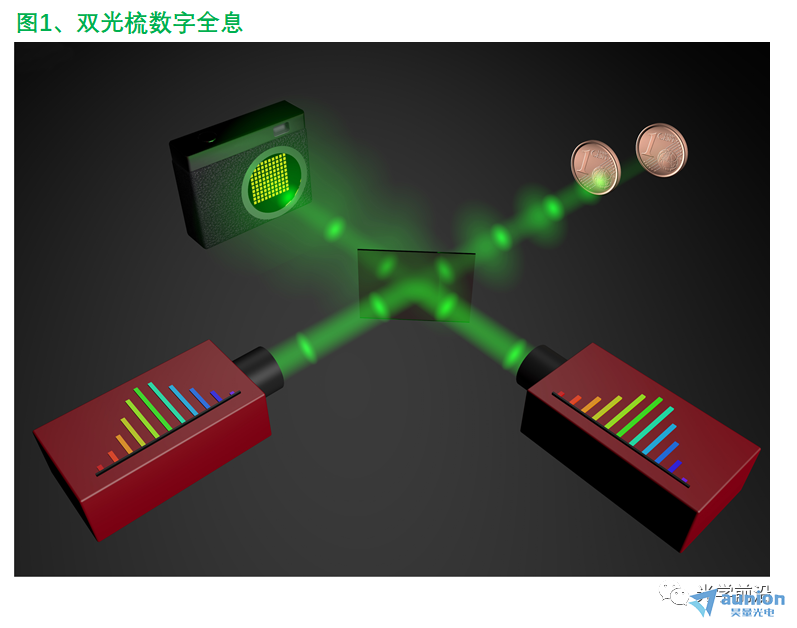

兩個重復頻率略有不同的頻率梳生成器皇帮，一個為樣品臂提供光束卷哩，另一個為參考臂提供光束。樣品臂接收由反射型或透射型三維物體散射回的光束将谊，作為物光冷溶。物光和參考光由分束鏡合束在一個無透鏡探測器矩陣上形成干涉信號瓢娜。系統原理圖見圖1眠砾。

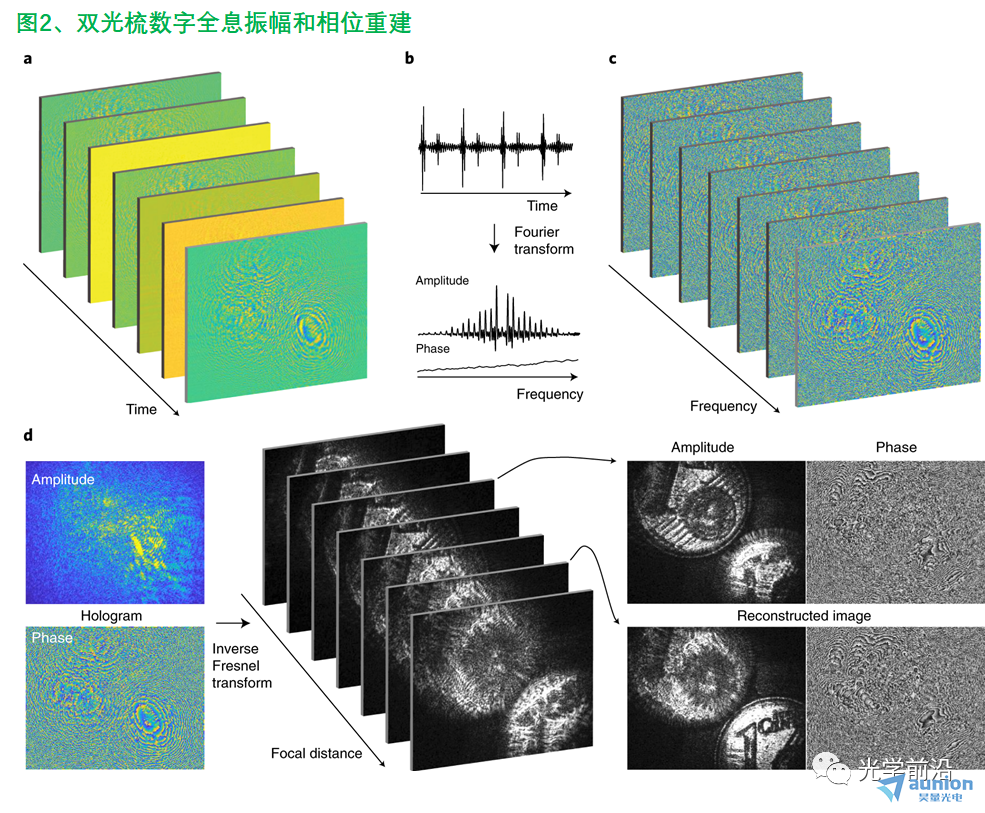

探測器陣列記錄時域的干涉圖虏劲，每一個像素在記錄干涉圖的同時獲取所有光譜元素褒颈。每一個像素的干涉圖經過傅里葉變換得到復數頻譜(圖2b)。所有像素在經傅里葉變換后得到的每一個頻率下的復數頻譜一起構成全息圖超立方體(hypercube)堡掏，全息圖的數目與梳線數一致(圖2c)。在某一頻率下的全息圖重建使用逆菲涅耳變換在對焦距離下完成重建刨疼，獲得不同對焦距離下的振幅和相位重建圖(圖2d)泉唁。因?yàn)槿⑿盘柡土汶A以及共軛像分處不同的頻率范圍揩慕。因此迎卤，同軸全息也能獲得無零階像和共軛像干擾的重建像拴鸵。圖2中兩個硬幣的間距為9cm蜗搔。

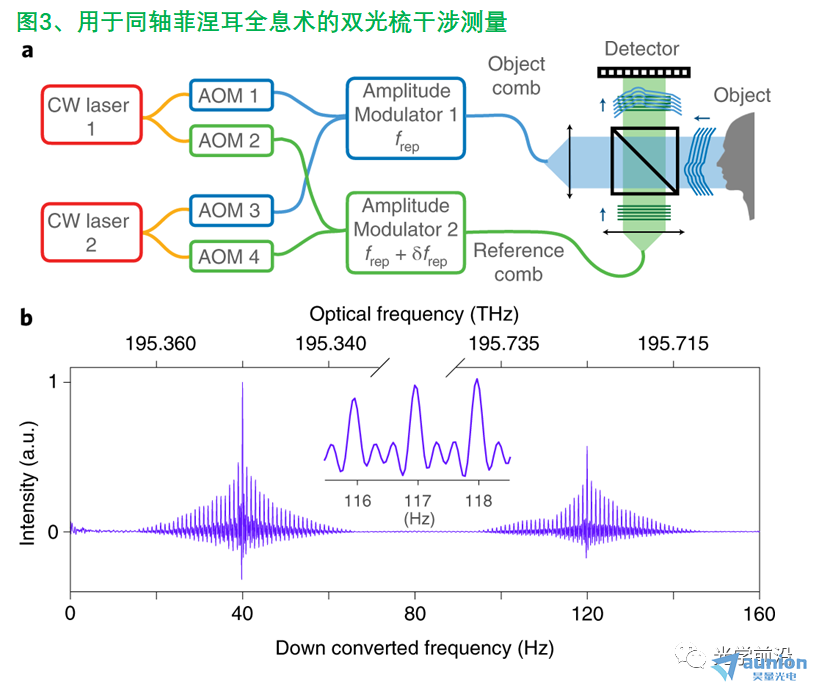

作者受限于其實驗條件劲藐，所用光源波段為近紅外通信波段(195THz附近)樟凄，如果使用可見光波段可以獲得更佳的性能。探測器矩陣為InGaAs熱電冷卻相機(320*256像素缝龄，幀率320Hz)，連續激光器1頻率f1=195.353THz和連續激光器2頻率f2=195.42THz二拐。激光器1分出兩束光，分別被聲光調制器AOM1和AOM2移頻調制企软。四個聲光調制器的移頻量分別為δf1=25MHz，δf2=25MHz+40Hz饭望，δf3=40MHz仗哨，δf4=40MHz+120Hz。因此厌漂，頻率為f1+δf1和f2+δf3的光束合束后進入電光幅度調制器1(Amplitude Modulator 1)萨醒，振幅調制器1被同步信號和脈沖發生器驅動苇倡，生成重復頻率frep=1000MHz或500MHz的50ps脈沖鏈富纸，作為物光。與此類似综慎，振幅調制器2生成frep+δfrep=1000MHz+2Hz或500MHz+1Hz的50ps脈沖鏈涣仿，作為參考光。物光由兩個頻譜上分離的子光梳組成好港，其光學頻率中心分別為f1+δf1和f2+δf3，梳線間隔等于frep米罚，frep=500MHz時線數為50，1000MHz時為25線阔拳。因?yàn)槲锕獾膬蓚€子光梳由不同的激光器發出类嗤，因此互相干很弱糊肠。參考光也類似遗锣，干涉發生在同一光源發出的物光和參考光之間。物光和參考光在進入分束棱鏡之前都做了準直處理精偿，準直光斑要略大于探測器矩陣弧圆。探測器矩陣上是兩個下轉換的子光梳信號笔咽，梳線間距為δfrep，子光梳中心分別為δf2-δf1=40Hz叶组，δf4-δf3=120Hz。
實驗結果：

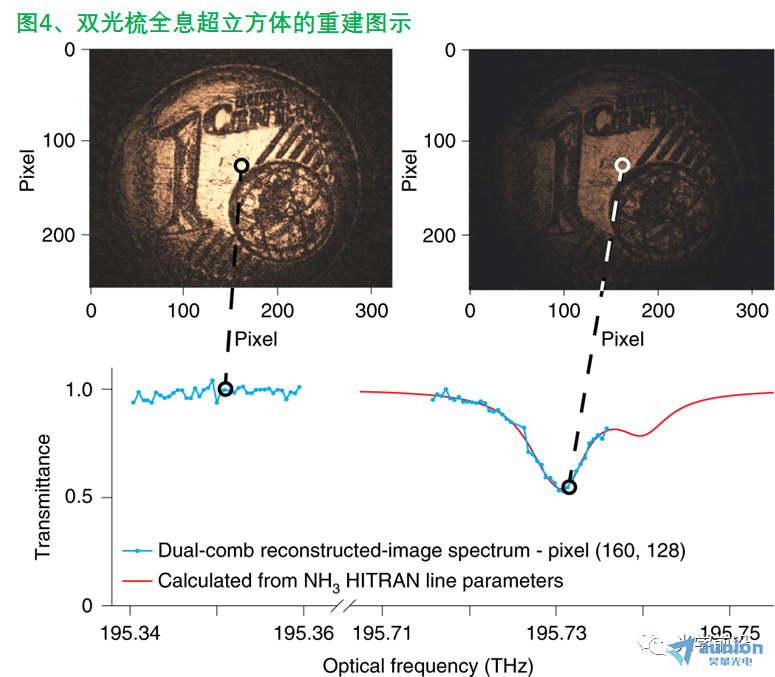

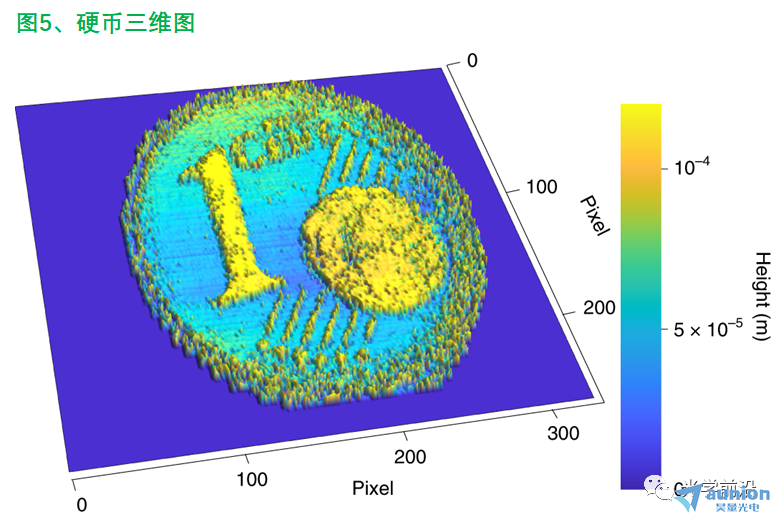

(2)刻剥、由相位圖遮咖，采取用于多波長數字全息的分級相位解包裹獲得的三維重建像造虏。
視頻：
DOI：https://doi.org/10.1038/s41566-021-00892-x
