隨著超高速移動網絡和互聯網連接設備的激增揍瑟，以及人工智能(AI) 的興起白翻，我們的世界正在生成大量需要以快速有效方式處理的數據。因此，高度并行化滤馍、快速和可擴展的硬件變得越來越重要岛琼。在這里，作者展示了一個計算特定的集成光子硬件加速器（張量核）巢株，它能夠以每秒數萬億次乘法累加運算(乘法累加運算是矩陣矢量乘法（matrix-vector multiplication,MVM）運算所需的基本數學元素,目前執行此任務的硅基計算硬件有FPGA槐瑞、ASICs、GPUs)的速度運行阁苞。張量核心可以被視為專用集成電路(ASIC) 的光學模擬困檩。它使用相變材料(phase-change material,PCM)存儲陣列和基于光子芯片的光頻梳（光孤子微梳）實現并行光子內存計算。計算被簡化為測量可重構和非諧振無源元件的光傳輸那槽，并且可以在超過14 GHz 的帶寬下運行悼沿，僅受調制器和光電探測器速度的限制。鑒于微波線速光孤子微梳骚灸、超低損耗氮化硅波導以及高速片上探測器和調制器的混合集成的最新進展糟趾，此文的方法為光子張量核心的完全互補金屬氧化物半導體 (CMOS) 晶圓級集成提供了可行途徑。 盡管此文專注于卷積運算甚牲，但更一般地說拉讯，文章的結果表明集成光子學在數據密集型AI 應用程序（如自動駕駛、實時視頻處理和下一代云計算服務）中具有并行鳖藕、快速和高效計算的硬件潛力。
博覽：2021 Nature 使用集成光子張量核的并行卷積運算
摘要：
隨著超高速移動網絡和互聯網連接設備的激增只锭，以及人工智能(AI) 的興起著恩，我們的世界正在生成大量需要以快速有效方式處理的數據。因此蜻展，高度并行化喉誊、快速和可擴展的硬件變得越來越重要。在這里纵顾，作者展示了一個計算特定的集成光子硬件加速器（張量核）伍茄，它能夠以每秒數萬億次乘法累加運算(乘法累加運算是矩陣矢量乘法（matrix-vector multiplication,MVM）運算所需的基本數學元素,目前執行此任務的硅基計算硬件有FPGA、ASICs施逾、GPUs)的速度運行敷矫。張量核心可以被視為專用集成電路(ASIC) 的光學模擬。它使用相變材料(phase-change material,PCM)存儲陣列和基于光子芯片的光頻梳（光孤子微梳）實現并行光子內存計算汉额。計算被簡化為測量可重構和非諧振無源元件的光傳輸曹仗，并且可以在超過14 GHz 的帶寬下運行，僅受調制器和光電探測器速度的限制蠕搜。鑒于微波線速光孤子微梳怎茫、超低損耗氮化硅波導以及高速片上探測器和調制器的混合集成的最新進展，此文的方法為光子張量核心的完全互補金屬氧化物半導體 (cmos) 晶圓級集成提供了可行途徑妓灌。 盡管此文專注于卷積運算轨蛤，但更一般地說蜜宪，文章的結果表明集成光子學在數據密集型AI 應用程序（如自動駕駛、實時視頻處理和下一代云計算服務）中具有并行祥山、快速和高效計算的硬件潛力圃验。
潛在用途：
（1）替代電子計算，應用于需要并行枪蘑、快速损谦、高效計算的場景。
關鍵圖示：

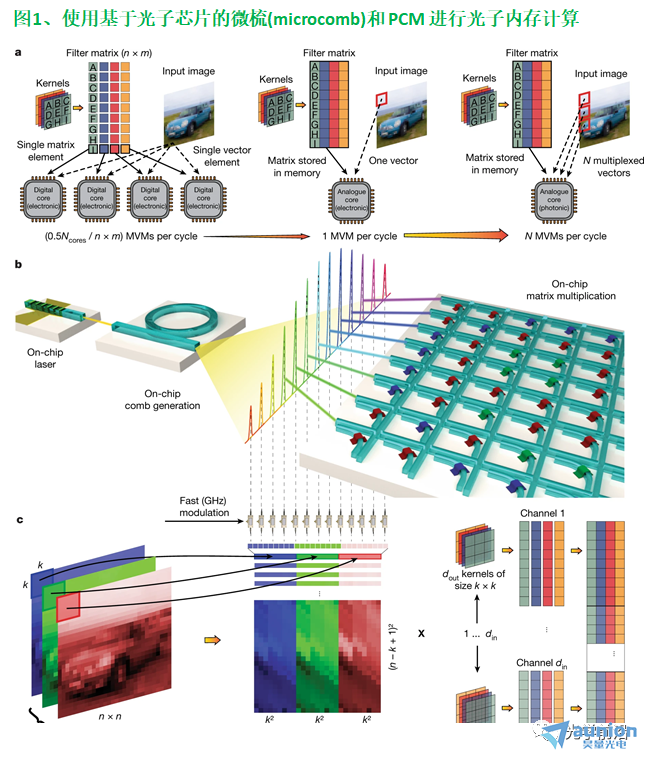

（1）片上矩陣乘法引擎岳颇，使用基于光子芯片的光頻梳生成多個波長執行并行乘法累加(MAC)運算照捡，在利用相變材料的波導網絡中進行非相干相加（此處的光頻梳利用了工作在耗散克爾孤子態(dissipative Kerr soliton states, DKS)的芯片級微梳，因為其可以生成寬帶话侧、低噪栗精、完全集成的光頻梳）。a瞻鹏，數字和模擬電子架構與我們的光子張量核心架構的比較悲立。數字電子（左）需要分布在多個內核上的許多連續處理步驟來計算圖像的卷積運算，而整個 MVM 可以使用模擬電子內存計算（中）一步執行新博。光子內存計算（右）將波長復用作為額外的自由度薪夕，在單個時間步長內實現多個 MVM 操作。b赫悄，用于計算卷積運算的完全集成光子架構的概念圖原献。片上激光器（此處未使用）泵浦集成的 Si3N4 微諧振器以生成寬帶孤子頻率梳。形成輸入向量的單個梳齒被高速調制埂淮，與非易失性相變存儲單元矩陣相乘姑隅，并沿光電探測器上的每一列求和。c倔撞，通過將卷積操作映射到一系列 MVM運算讲仰，將具有 din 通道的輸入圖像（左）與大小為 k × k 的 dout 核進行卷積。輸入圖像被映射到一系列大小為 (din × k2) × 1（中）的 (n ? k + 1)2 個輸入向量痪蝇，并乘以維度為 (din × k2) × dout（右）的濾波器矩陣鄙陡。每條梳狀線對應輸入向量的一個元素，并根據輸入矩陣的像素值進行調制躏啰。

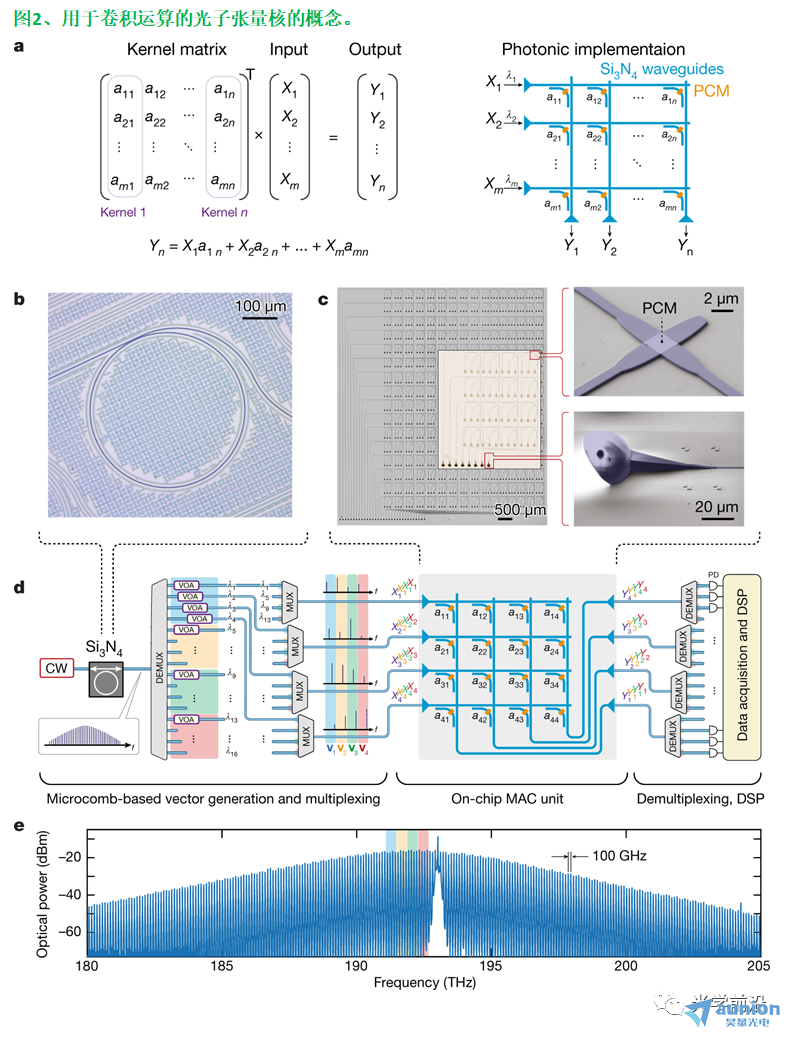

（2）輸入矢量使用具有不同振幅強度的不同波長編碼后柔吼，送入不同的矩陣輸入口。（PCM處于晶體態時丙唧，吸收絕大部分光愈魏，表示“0”；處于無定形態時，大部分光被傳輸培漏，表示“1”溪厘；中間的傳輸態通過可控切換 PCM 單元中無定形部分和結晶部分的比例，獲得正和負的矩陣元素牌柄。）多波長的應用允許同時執行多個計算畸悬。a, 基本 MVM：矢量在具有波長（X1到Xm）的氮化硅 (Si3N4) 光子集成孤子頻率梳（微梳）的單個梳齒的振幅中編碼，并發送到相應的矩陣輸入波導珊佣。矩陣元素由PCM的狀態決定蹋宦，PCM貼在波導上。選擇定向耦合器的分光比咒锻，使得每個輸入的相同比例的光到達輸出口冷冗。b，用于頻率梳生成的基于高Q Si3N4 光子芯片的微諧振器的光學顯微照片惑艇。c蒿辙，制造的 16 × 16 的光學顯微照片。插圖顯示了一個 4 × 4 矩陣滨巴，帶有 3D 打印的輸入和輸出耦合器思灌，以實現寬帶操作。右側的特寫 SEM 圖像更詳細地顯示了 3D 打印的耦合器（底部）和波導與 PCM（頂部）的交叉恭取。d泰偿，多路復用全光MVM 的示意圖。輸入向量是由連續波 (CW) 激光器驅動的光子芯片級 DKS 頻率梳的行產生的蜈垮，使用波分復用器 (MUX) 和可變光衰減器 (VOA)甜奄。不同輸入向量的條目再次使用波長復用組合在一起，并發送到執行計算的片上MAC 單元窃款。將正確的波長與光波分解復用器 (DEMUX) 結合后，乘法結果從光電探測器 (PD) 獲得牍氛，然后進行數字信號處理 (DSP)晨继。請注意，在給定的示例中搬俊，一次操作四個內核和四個輸入向量紊扬，導致每個時間步長 64 個 MAC 操作。e唉擂，單孤子頻率梳的測量頻譜餐屎。

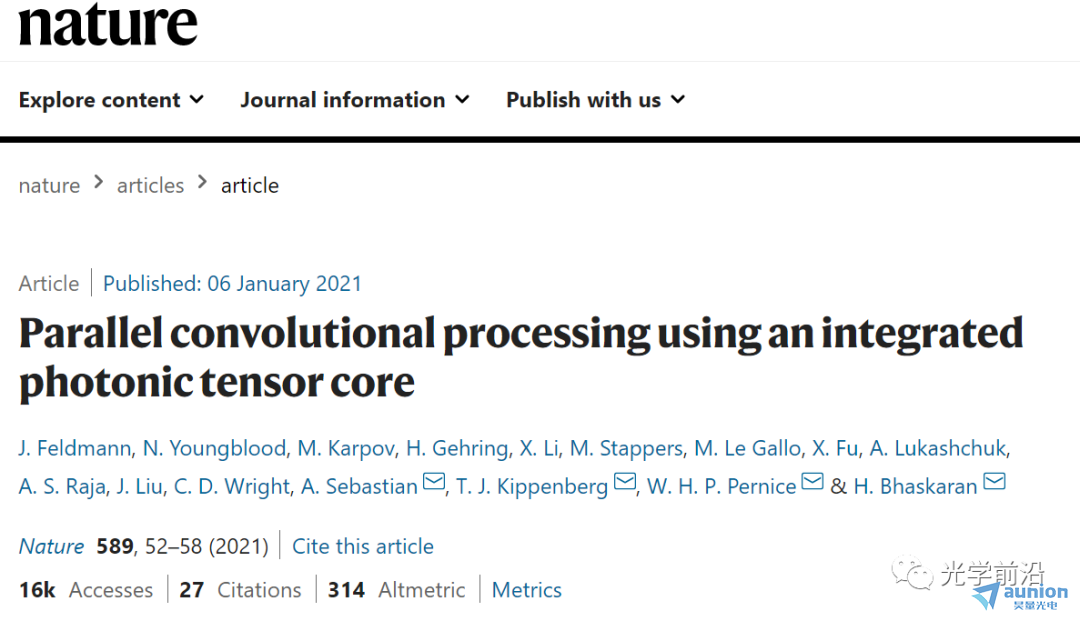

參考文獻：Feldmann, J., Youngblood, N., Karpov, M. et al. Parallel convolutional processing using an integrated photonic tensor core. Nature 589, 52–58 (2021).
DOI：https://doi.org/10.1038/s41586-020-03070-1
