大規模電子全息術:用HORN-8處理39萬個點的點云模型

技術背景：

電子全息術作為一種理想的3D圖像表示方法，吸引了研究人員的目光胳蛮。然而销凑，實時計算和顯示三維數據是很困難的，因為這需要大量的計算仅炊。為了加快計算機生成全息圖(CGH)的計算斗幼，一系列方法被提出，如：查找表法(look-up table)抚垄、遞歸關系法(recurrence relation)蜕窿、波前記錄平面法(wavefront recording plane)、基于稀疏法(sparsity-based)呆馁、塊模型法(patch model)桐经、多邊形模型法(polygon model)、射線-波前轉換法(ray-wavefront conversion)智哀、基于層法(layer-based)次询。盡管GPU加速可以用于CGH計算，但是在與頭戴式顯示器結合時更傾向于專用的計算硬件系統瓷叫。

技術要點：

日本千葉大學的Yota Yamamoto(一作兼通訊)屯吊、Tomoyoshi Ito等人在其研發的專用全息計算硬件系統HORN-8基礎上，證實了其可以計算超出硬件內存的點云數據(內存大小只支持65536個點)摹菠，對有39萬個點的點云模型實現具有10fps的光學重建盒卸。

HORN:HOlograhic ReconstructioN

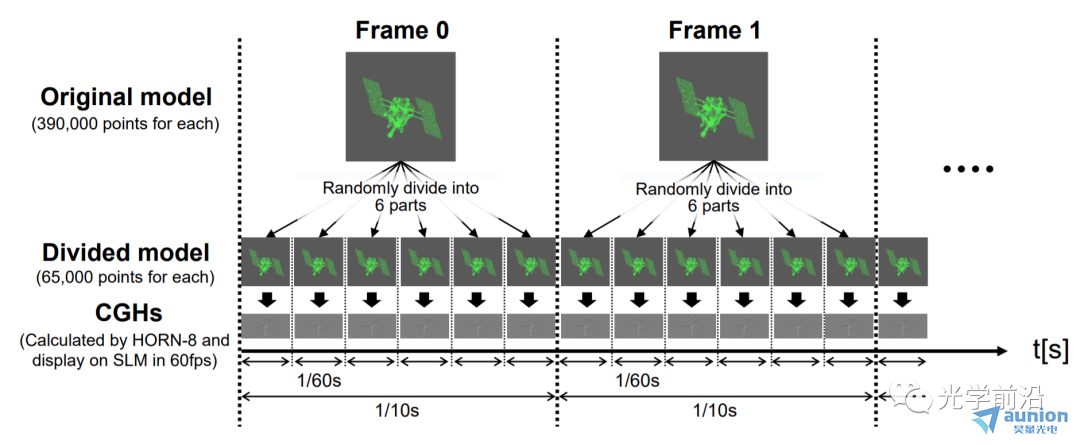

(1) 利用時空分割法，即將39萬個點隨機分成6等份次氨，每一份計算出全息圖蔽介，通過SLM顯示，每一份的顯示時間為1/60s煮寡，利用人眼的殘像效應虹蓄，可以實現每6份看作一張完整的全息圖，從而實現實際幀率10fps幸撕；

此法可以實現超出SLM像素數限制和硬件內存限制的圖像質量薇组。

(2) HORN-8可以處理振幅型和相位型CGH；

(3) HORN-8采用遞歸關系和余弦近似算來來有效地在FPGA上實現pipelined CGH計算坐儿。

實驗結果：

由于處理速度不同而導致再現圖像的差異律胀。左：HORN-8集群宋光，中：GPU，右：CPU

附錄：

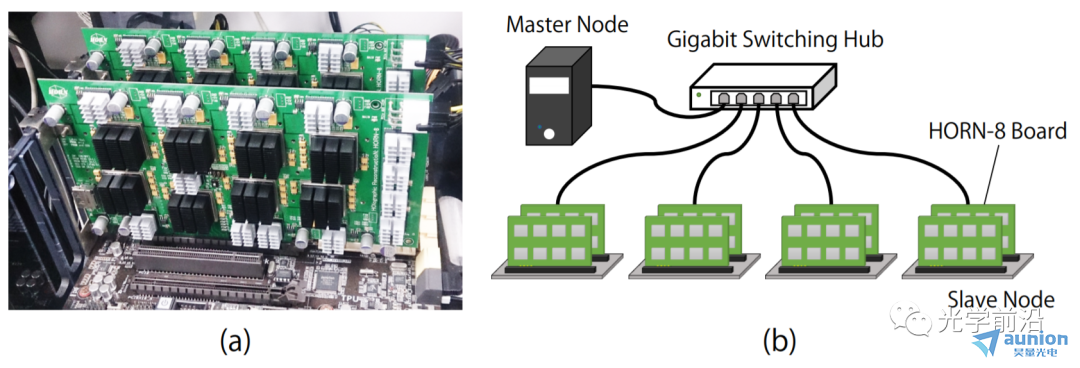

HORN-8系統描述：(a)兩個HORN-8板置于PC上 (b)HORN-8集群(8張HORN板在四個PC上)

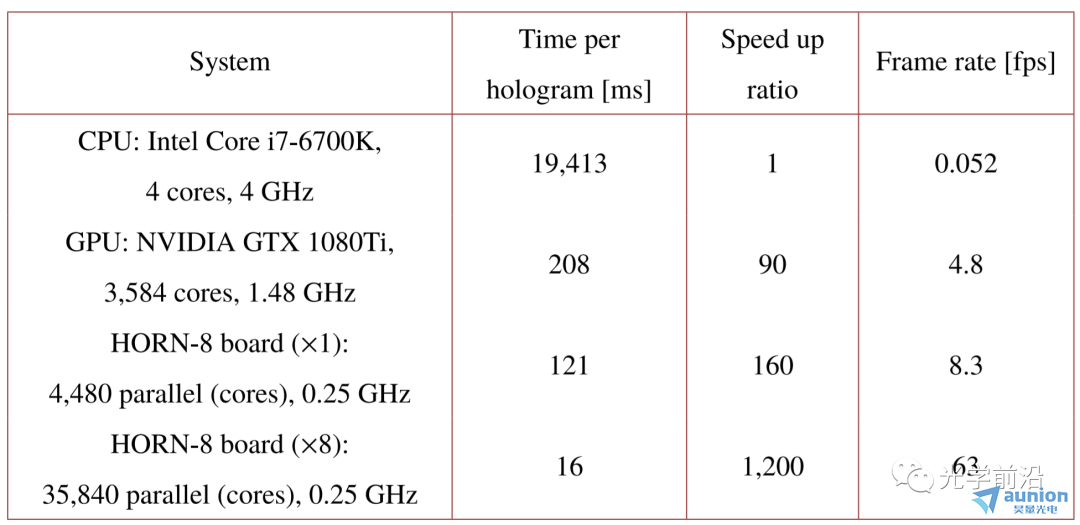

CPU炭菌、GPU罪佳、單個HORN-8板，HORN-8集群系統的性能比較

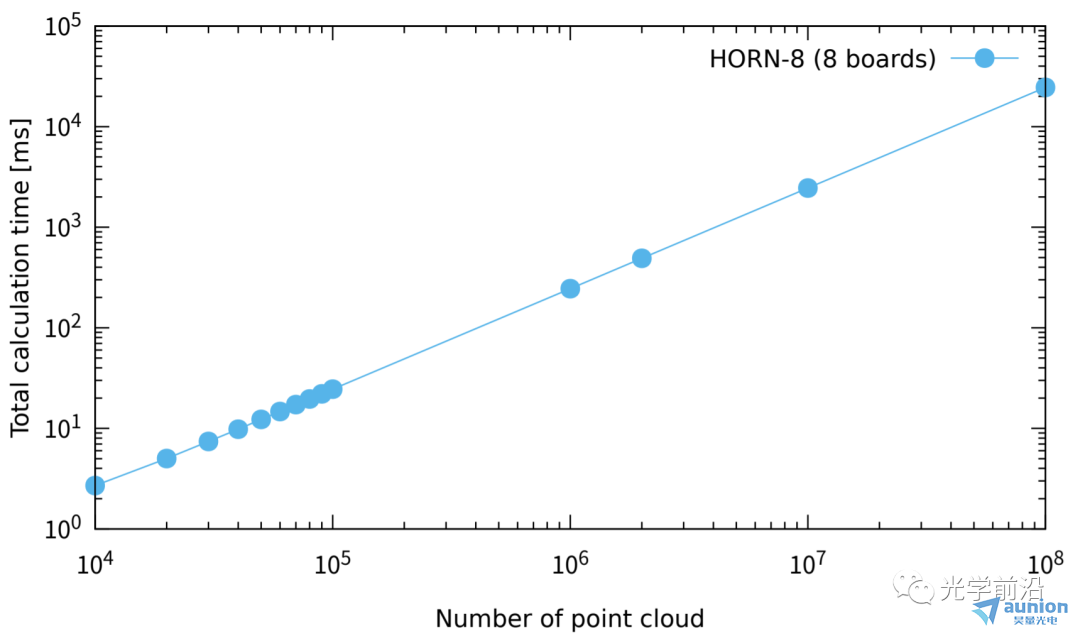

點云數和HORN-8集群系統的計算時間關系曲線

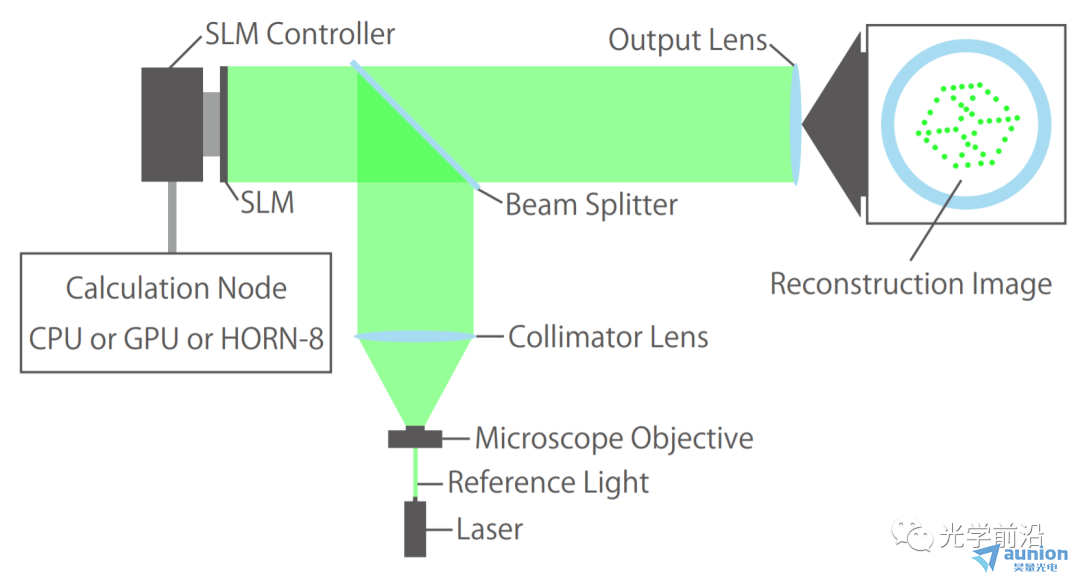

光學系統黑低。將數字相機置于輸出透鏡之前赘艳，觀察重建的圖像。

參考文獻：Yota Yamamoto, Hirotaka Nakayama, Naoki Takada, Takashi Nishitsuji, Takashige Sugie, Takashi Kakue, Tomoyoshi Shimobaba, and Tomoyoshi Ito, "Large-scale electroholography by HORN-8 from a point-cloud model with 400,000 points," Opt. Express 26, 34259-34265 (2018)

DOI：https://doi.org/10.1364/OE.26.034259
