模態空間系列（十一）趣味解讀模態空間--我聽說皮特現在不加窗函數了色乾！怎么回事靶擦？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利麦锯，北京科尚儀器只為學習教育目的而使用它們丑瞧。如您轉載此系列中文翻譯蔓纠，請保留本段的描述信息溃槐。
我聽說皮特現在不加窗函數了煞烫！怎么回事？
嗯…情況就是那樣子累颂。但是你得讓我說明那個說法是對的滞详。當然，有很多數據采集的情況必須要施加窗函數紊馏。但是料饥，進行模態試驗時，在幾乎所有的時候朱监，都能夠選擇輸入激勵岸啡，這樣就不用施加窗函數。我們首先了解為什么量化和采樣過程會造成某些類型的數據采集發生失真赫编？需要做些什么以減少失真巡蘸？另外如何通過選擇專門的試驗激勵技術來解決這個采集問題？
首先擂送，我們記住悦荒，傅里葉變換是在-∞到+∞上定義的，但是嘹吨，我們只能采集很短的一段時間范圍內的數據搬味。從測量的這個非常短的樣本中，只要我們都能夠重構所有時間的數據蟀拷，那就沒有問題碰纬。

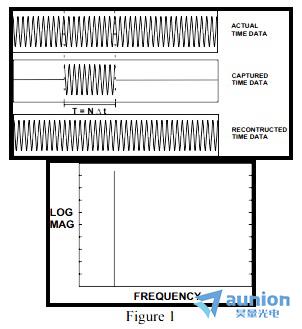

圖1顯示了一個簡單的正弦波、采樣到的一段時間記錄问芬、從樣本點中重建的時域信號嘀趟。圖1同時顯示了采樣到的信號的FFT結果。如同我們所期待的那樣愈诚，時域信號在頻域內表現為一根離散的譜線。出現這種情況是因為在一次數據記錄或樣本中，采集到了整數周期的正弦波形 — 在這種情況下炕柔，我們說酌泰，信號相對于采樣時間段是周期的。

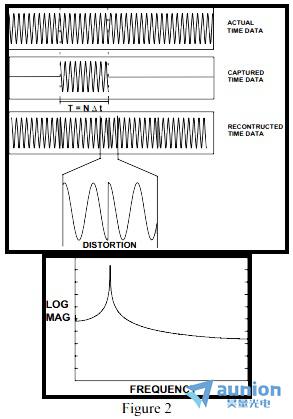

但如果情況并非如此匕累，又會怎樣呢陵刹？圖2說明了這種情況。跟以前一樣欢嘿，我們觀察這個信號衰琐、樣本數據、重建的信號炼蹦、和信號的FFT結果羡宙。注意到，重建信號包含不連續點掐隐，顯然狗热，它們在原始信號中并不存在。這個信號的FFT結果遠不是我們所期望的那樣為一根譜線虑省。因為采樣失真匿刮，頻域表現形式在整個頻帶范圍內發生了模糊。這個非常嚴重的誤差稱為泄漏探颈，并且是目前為止熟丸，我們遇到的z為嚴重的數字信號處理誤差。
但為什么會發生這種情況呢伪节？原始信號原先是一個簡單的正弦波光羞。為什么頻域表現形式變得如此失真？對此有一個簡單的解釋架馋。采樣到的數據沒有包含整數周期的狞山，或反復發生的信號。
停下來叉寂，回憶一下我們學過的關于傅里葉級數的某些簡單內容萍启。如果從簡單的正弦波開始，我們知道屏鳍，用傅里葉級數來描述這個信號是一個很簡單的任務勘纯。從根本上講，它只是傅里葉級數中的一項钓瞭，它是一個頻率為ω驳遵、幅值為A0的正弦波。但是山涡，你還記得一個信號堤结，如矩形脈沖序列唆迁，的級數展開式是什么嗎？好了竞穷，此刻唐责，我不想對這些內容進行全面展開，但是瘾带，我認為你應該記得鼠哥，它是一系列不同的頻率上、具有不同幅值的正弦波看政。實際上朴恳，對于矩形脈沖，為了逼近這個信號允蚣，在級數中于颖，需要有很多項。這種情況的發生是因為不連續的矩形脈沖的形狀看起來不像一個很好的光滑的正弦波厉萝。
現在恍飘，如果我回過頭來觀察圖2中采樣到的正弦波，可以發現谴垫，由于沒有采集到整數周期的信號章母，使得信號發生了失真，這樣在信號采樣時間段的末端翩剪，信號看起來具有不連續點乳怎。這解釋了為什么FFT在整個頻帶范圍內發生了模糊。從根本上講前弯，需要有很多項來逼近這個明顯不連續的信號蚪缀。
為了將這個誤差減至z小（并且注意我的說是減至z小恕出，而不是消除）询枚，我們使用稱為窗的加權函數。從根本上講浙巫，我們施加一個加權函數來使得信號看起來更好地滿足FFT處理的周期性要求金蜀。圖3顯示了一個加窗后的時域波形。
今天的畴，對于模態試驗來講渊抄，常見的窗函數，對激振器試驗丧裁，是矩形窗护桦、漢寧窗、和平頂窗煎娇，而對錘擊試驗二庵，是力窗/指數窗贪染。在剛開始時，需要了解的主要一點是催享，所有的窗函數都會造成數據失真抑进！不去深究所有細節，在測得的FRF中睡陪，窗函數總是使測得的峰的幅度發生失真，總是給出好像更大的阻尼匿情，比實際存在的阻尼要大 — 這兩個是我們試圖從所測的函數中估計出來的非常重要的特性兰迫。對矩形窗，z大失真可至36%炬称，對漢寧窗汁果，z大失真可至16%。這些窗函數的影響z好在加權函數的頻域表現形式中觀察玲躯。所有的窗函數都具有一個特征形狀据德，可以識別出可能的幅值失真的程度、帶來的阻尼影響跷车、和可能的信息模糊的程度棘利。圖4顯示出了矩形窗、漢寧窗朽缴、和平頂窗的頻域表現形式善玫。很快在某個時候我們會更深入地討論這些曲線是什么意思，但是密强，目前你只要知道窗函數會造成數據畸變茅郎，我就很高興了，在某些測量情況下或渤，窗是我們不愿做系冗，卻又不得不做的事。
那么對模態試驗薪鹦，我該怎么避免對測量的FRF施加窗函數呢掌敬？從根本上講，我要盡量滿足傅里葉的要求 — “或者采樣一段重復的信號距芬，或者在一個數據樣本中可以完整地觀察到信號”涝开。思考一下這點，在大多數條件下框仔，諸如偽隨機舀武、猝發隨機、正弦掃頻离斩、和數字步進正弦的信號都滿足這個要求银舱，因而沒有泄露瘪匿，不需要加窗。下一次寻馏，我們或許可以討論每個窗函數的特點棋弥。但是目前來講，這個非常簡短的解釋應該足夠了诚欠。
現在顽染，我希望你理解了為什么我不喜歡使用窗了，而且我將不惜一切代價地避免使用窗 — 但我時常又沒有其他選擇轰绵。（特別是在家里粉寞，我從來都逃不掉“擦窗”！）如果你有關于模態分析的任何其他問題左腔，盡管問我好了唧垦。
