模態空間系列（九十四）趣味解讀模態空間– 如果進行力錘逐點錘擊試驗并且錘擊很多點，有可能丟失某階模態嗎欢嘿？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯衰琐，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利炼蹦，北京科尚儀器只為學習教育目的而使用它們羡宙。如您轉載此系列中文翻譯，請保留本段的描述信息掐隐。
如果我們進行力錘逐點沖擊試驗狗热，并且錘擊很多點，有可能丟失某階模態嗎虑省？
嗯…在哪兒布置加速度計匿刮，你要小心。
我很高興你問了這個問題探颈，因為進行模態試驗時熟丸，它是一個非常重要的注意事項。我們討論一下與你問題相關的一些事情伪节。
現在光羞，一把逐點移動的力錘，一個固定不動的加速度計是進行錘擊試驗的一種方法怀大，很常用纱兑。另外一種可以做的錘擊試驗方法是保持力錘不動，而移動加速度計化借。做這類試驗潜慎，這兩種方法都是可以接受，并且因為互易性蓖康，從理論的角度看铐炫，真的沒有差別。實際上钓瞭，如果你考慮一下測量結果驳遵，當有一把逐點移動的力錘時淫奔，會填滿FRF矩陣的一行山涡，如果有一個逐點移動的響應傳感器，會填滿FRF矩陣的一列。這種情況的示意圖如圖1所示鸭丛，同時顯示了互易的測量結果竞穷。
不論什么時候進行模態試驗，你必須時刻小心鳞溉，以避免讓參考點位于某階模態的節點上瘾带。這是重要的注意事項。

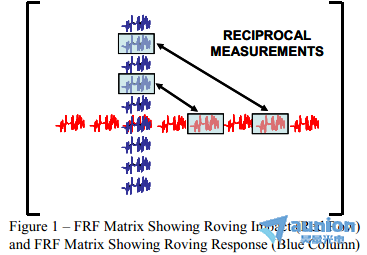

圖1 – 頻響矩陣熟菲，展示出逐點錘擊（紅色行）和逐點響應（藍色列）
為了理解這個內容看政，需要介紹幾個描述FRF的基本方程。現在單個FRF“ij”測量結果可以根據留數寫成求和的形式抄罕，形如
但是在這個留數形式的方程中允蚣，要認識到留數意味著什么，可就不那么容易了呆贿。但是如果我用表示成模態振型的留數來寫這個方程嚷兔，則
對這個方程，所產生的FRF可能看起來像是圖2中所示的FRF做入，那里顯示了兩種形式的FRF表達式（并且為了區分單獨每階模態的貢獻冒晰，用藍色和紅色對FRF求和式中的每一項上了色）；圖2中竟块，上述方程已經展開為前兩項的和壶运，以說明每階模態對于總體FRF所做的貢獻。重要的是認識到浪秘，FRF是由各個單獨的模態的和構成的前弯。
當我們按照模態振型來寫這個方程時，清楚地說明秫逝，對于特定的“ij”項恕出，結構的模態振型是如何對FRF的幅值具有強烈影響的。從根本上說违帆，留數是根據比例系數q浙巫，模態振型在輸出響應位置的值乘以模態振型在輸入激勵位置的值生成的。這樣說來刷后，我認為很顯然的畴，如果輸出位置抑或輸入位置的模態振型值為零（也就是說，位于模態的節點上）尝胆，那么對于那階特定的模態丧裁，將不會有幅值。

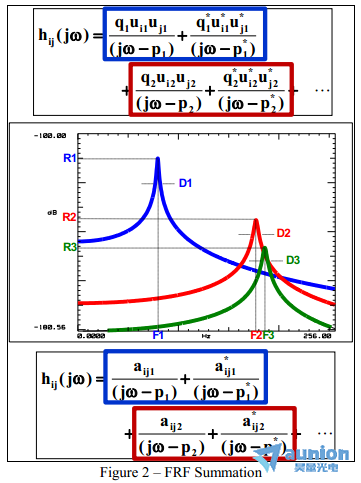

圖2 – 頻響函數之和
所以既然我們認識到了這一點含衔，同樣也很顯然煎娇，不論什么時候我們在某階模態的節點位置進行測量二庵，則FRF測量結果中不會有關于那階模態的明顯幅值 – 不管它是激勵位置還是響應位置都沒關系。
另外缓呛，我還應該指出如果參考點跟模態節點離得很近催享，那么，對于那個特定階的模態哟绊，頻響幅值將會很低因妙。實際上，圖2中綠色所示的第3階模態是那種情況的一個z好例證票髓。跟第1階和第2階模態相比攀涵，那個幅值低，因為對輸入和/或輸出位置洽沟，模態振型的值比第1階和第2階模態的小很多汁果；那是幅值為什么更低的原因。
但是就你問過的zui
初問題而言玲躯，真正重要的是參考點的位置 – 不管是固定的力錘作為參考點据德，還是固定的加速度計作為參考點。如果參考點位于某階模態的節點上跷车，那么FRF中對于那階特定的模態將不會有明顯的響應棘利。
現在為了進行良好的模態試驗，對所有感興趣的模態朽缴，我們需要非常清楚模態振型什么樣善玫，這樣可以選擇合適的參考點。
但是很多時候密强，在更為復雜的結構或者結構具有非常方向性的模態特性的情況下茅郎，選擇一個位置，從那一個參考點位置很容易地看到所有階模態或渤，可能是非常困難甚至是不可能的系冗。這就是為什么很多時候我們用多個參考點進行模態試驗的原因。按照這種方法薪鹦，我們有能力從幾個不同的參考點位置看到所有階模態掌敬。
有時，當有4通道采集系統時池磁，我們將用3個加速度計（或者如果有8通道采集系統奔害，將用7個加速度計），固定不動的加速度計布置在結構不同的位置地熄，進行逐點移動力錘錘擊模態試驗华临。這樣的話，有更好的機會來確保能從所有不同的參考點位置看到所有階模態端考。
但愿我們能夠選取3個（或7個）位置雅潭，據此所有的參考點都沒有位于模態的節點位置揭厚。實際上，你可能認為選取那么多的參考點并且讓它們同時都位于某階模態的節點上寻馏，那幾乎是不可能的棋弥。
嗯核偿，無巧不成書诚欠，我見到有一個模態試驗，其中用了9個參考點漾岳，在逐點移動力錘的條件下進行測試轰绵。你首先想到的可能是，在9個參考點的條件下你怎么可能會有丟失某階模態的問題呢尼荆。難道你不知道嗎左腔，全部9個加速度計剛好位于平板某階模態的節點位置上。圖3展示了這個非常難以置信的做過的試驗捅儒，這里液样，在9個參考點的情況下，結構的某階模態丟失了巧还。

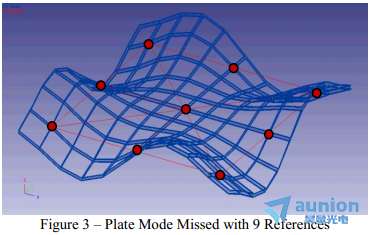

圖3 – 丟掉的平板模態鞭莽，有9個參考點
我希望這有助于說明，當確定模態試驗的參考點時麸祷，你需要非常小心澎怒。如果你有關于模態分析的任何其他問題，盡管問我好了阶牍。
