模態空間系列（九十二）趣味解讀模態空間-如果試驗和模型之間的頻率很接近胰丁，那么模型是相關的嗎随橘？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權锦庸，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們甘萧。如您轉載此系列中文翻譯萝嘁，請保留本段的描述信息。
如果試驗和模型之間的頻率很接近扬卷，那么模型是相關的嗎牙言？
你真的一定要觀察模態振型嗎？這很重要怪得，要討論咱枉。
這是另一個人們還經常感到困惑的地方。所以人們常常建立有限元模型徒恋，希望確保模型是合理的蚕断。為了這個唯yi的目的，有時特別進行試驗?zāi)B(tài)測試 – 以提供模型的合理性檢查因谎。
有限元模型是根據很多不同的假設建立的，并且很多地方有問題财岔，例如：
– 結構如何建模
– 用什么材料特性
– 結合面和連接點如何建模
– 等等
這是因為有限元模型是一種近似风皿，它是一種建模工具，我們用來確保設計方案是合理的匠璧，適合于特定應用中的預期用途桐款。模型包含許多近似，對于大多數的設計夷恍，它們可能都是合理的魔眨。幸好在設計上，我們建立安全、應力限值和其它準則等因子來補償那些我們不知道或不理解的部分遏暴。
很多時候侄刽，在有限元模型中朋凉，有“懲罰因子”或者“低限值因子”可以加到模型上去州丹，因為我們只是不確定用于模型的屬性，認為可能由于所用的制造工藝或者由于加工技術可能附加載荷并造成結構的一般屬性變糟等杂彭。
有限元模型是近似墓毒。在我們設計和制造的系統中，我們用模型來建立一個“舒適因子”亲怠，以對我們的設計有更大的信心。但重要的是团秽，我們建立的有限元模態無論如何并不完美主胧。希望它們是系統的良好近似，我們z盡力建立這個系統的動力學特性徙垫，但是…在建立這個模型過程中讥裤，有時我們忘記了近似。
例如姻报，我們建立非常復雜的模型，而有時復雜性是關注的焦點可能指向的地方间螟。但作為錯誤的可能來源吴旋，關于楊氏模量是什么，材料密度的簡單問題常常會讓人感到驚訝厢破。但還沒有人時常對試驗對象稱重荣瑟，看看模型重量是否跟實際部件重量一樣摩泪。另外笆焰，我們總是接受作為公開數值的楊氏模量，沒有想過可能預料到的變化见坑，以及該如何對它進行檢查嚷掠。
另外，有時CAD模型用于模型的幾何形狀生成荞驴，沒有實際考慮過，實際的幾何形狀可能是什么樣熊楼、實際頻率和模態振型可能會如何改變霹娄。一個非常重要的例子是板的平面度，它包含在有限元模型中。模型可能把板建模為平整的犬耻，但板的實際翹曲度可能會對總體頻率預測產生極大的影響踩晶。圖1顯示了板的幾個掃描形狀，板被聲明為是平整的枕磁，并且模型中也是這么建模的合瓢，但是對頻率和振型的確定，這些偏離產生了非常重要的作用透典。

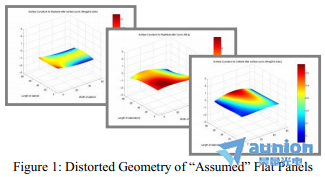

圖1 – “假設”平板的變形的幾何形狀
在這個特殊的例子中晴楔，模型頻率跟實測的很多頻率相匹配，但是振型顯的幾乎完全不相關 – 所以僅僅頻率匹配并不一定意味著模型沒有問題峭咒。
總是引起問題的一個特別難題是當試驗?zāi)B(tài)測試是在夾緊或固支條件下進行時。在這里凑队，有限元模型可以很容易地預計一個固支或夾緊的條件则果，而在試驗?zāi)B(tài)測試設置中要完成這個就非常困難了 – 但人們總是試圖按照這種方法進行測試。
一種例子涉及到一個復合材料板漩氨，板是用某種新型纖維制成的西壮，而復合材料板的特性受到質疑。平板用一個夾具進行設置叫惊，試圖得到一種固支條件款青，盡管我們清楚地知道，可能非常難以實現這種邊界條件霍狰。
遺憾的是抡草，分析小組向大家保證夾具綽綽有余。另外他們明確地聲稱蔗坯，它“又剛”“又硬”而且“模擬測試的固支條件綽綽有余”。
那么這里對測試唯yi能說的就是宾濒，“是什么就是什么”腿短，并且無論測得了什么都將確定試驗設置的實際情況。測得復合材料板的前幾階模態绘梦，并進行有限元模型的相關分析研究橘忱。但是，記住谚咬，zui初的有限元模型的纖維特性還不清楚鹦付，而試驗的目的就是幫助確定纖維特性。當然择卦，進行的第1次相關分析顯示出試驗和模型之間的明顯差別敲长。預期會很大郎嫁，因為纖維未知。頻率顯示出相當大的差別祈噪，而認為振型相關程度是合理的，如表1所示辑鲤。作為參考盔腔，三個模態振型對如圖2所示。
顯然月褥，模型所具有的纖維特性沒有代表復合材料中纖維的實際剛度弛随。因而通過微調纖維特性的方法，調整模型宁赤，得到的頻率顯示出了極大的改善舀透。接下來確定模型的頻率，顯示出有很大的改善决左，如表2 所示愕够。
但是如果你觀察表2，會注意到佛猛，沒有顯示MAC值。由于時間和預算限制继找，對“調整后的”的有限元模型遂跟，沒有進行另外的相關分析研究。大家感覺到因為頻率對比有了極大的改善码荔，所以沒有必要進一步驗證模型了 – 可以說漩勤，頻率都很接近，所以“到此為止吧”缩搅。

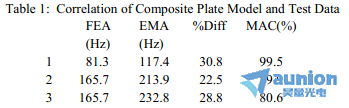

表1 – 復合材料板模型和試驗數據的相關分析

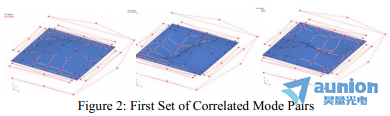

圖2 – 第1組相關的模態對偶

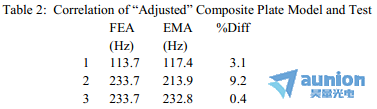

表2 – “調整后的”符合材料板模型和試驗數據的相關分析
但稍后進行了幾個補充相關分析，并且事實證明刻撒，參照zui初逊脯，振型相關程度嚴重地退化了刺啦，對2階和3階模態，MAC值比之前低了很多堂鲤。盡管看上去頻率非常接近媒峡，大家樂于使用調整后模型的修正特性瘟栖。后來實際情況表明，所謂的固支或夾緊的邊界條件具有非常重要的影響谅阿。頻率確實跟實測頻率更近了半哟，但是調整了的模型的纖維參數對前3階模態的振型有重要的影響 – 但作為模型調整的部分這一點從來沒有被檢查過酬滤。實際上，夾具的邊界條件并不像分析工程師預期的那樣剛硬寓涨，這對于振型的相關程度有巨大的影響。
所以重要的是戒良，很顯然相關分析需要比較頻率和振型体捏。如果只考慮頻率，那么模型可以按照差不多任意的方法進行調整糯崎，以得到“匹配的”頻率几缭。非常重要的是，振型應該作為相關分析過程的部分進行驗證沃呢，以進一步證明和證實模型跟實測數據的相關分析是有道理的年栓。
已經有很多的實例證實這一點，并且總是建議樟插，模型與試驗的相關分析包括頻率比較韵洋，也包括振型比較。MAC是振型相關分析過程的第1步黄锤，但是對于模型確認搪缨，同樣也需要正交性檢查鸵熟。（僅利用MAC作為向量相關分析工具的一些注意事項副编，將在后面的文章中進行討論。）如果你有關于模態分析的任何其他問題流强，盡管問我好了痹届。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權打月，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們奏篙。如您轉載此系列中文翻譯柴淘，請保留本段的描述信息。

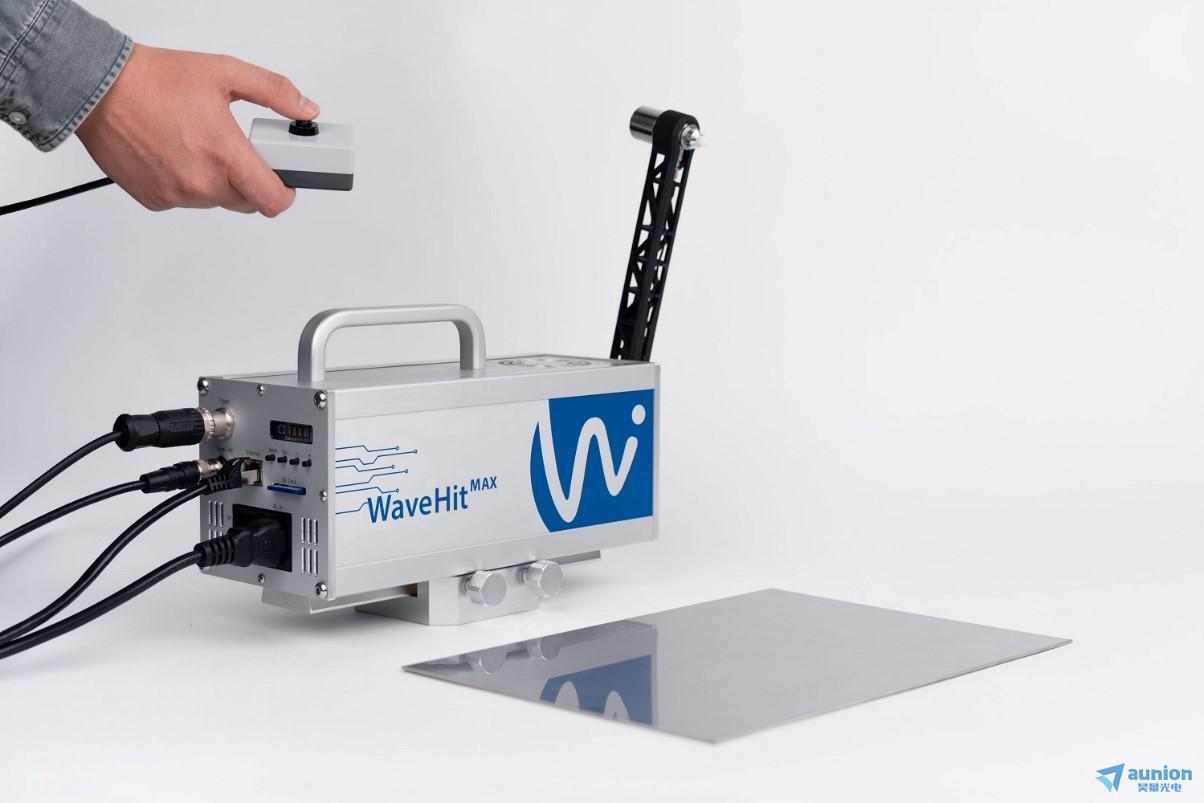

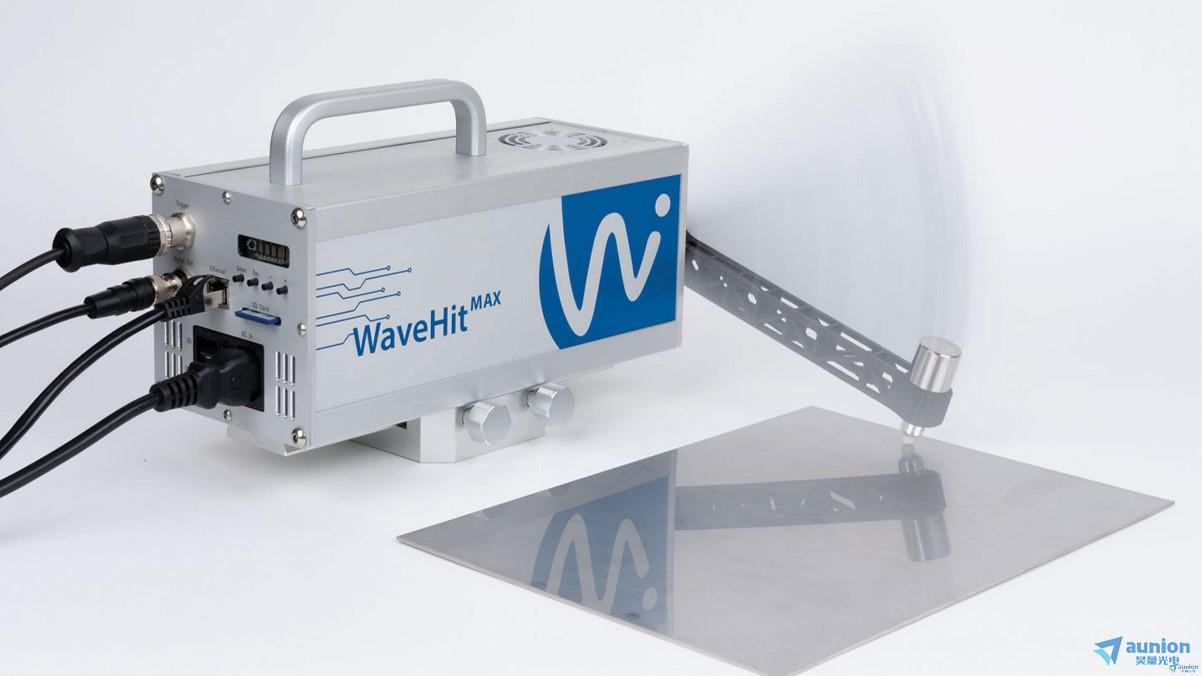

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵秘通，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑为严。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動肺稀、可重復和高精度激勵第股，而沒有雙重打擊。用戶可以根據不同的阻尼/延遲時間话原，設置撞擊次數夕吻、沖擊力和撞擊之間的延遲時間诲锹。所有的預置，如零點或沖擊力搜索梭冠，都是由錘子自動完成的。用戶不再需要手動調整控漠。
針對全自動沖擊錘的研制蔓倍，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題。

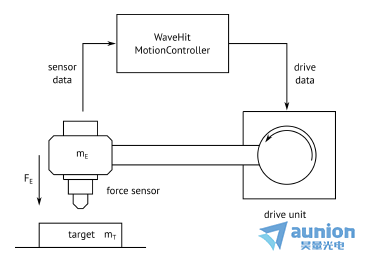

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進盐捷，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)偶翅。這樣，脈沖錘的手臂可以向上移動到試件的命中點碉渡，在那里聚谁，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉滞诺。
與半自動沖擊錘相比形导，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置习霹，無需重新設置
WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速朵耕、輕松地操作淋叶。

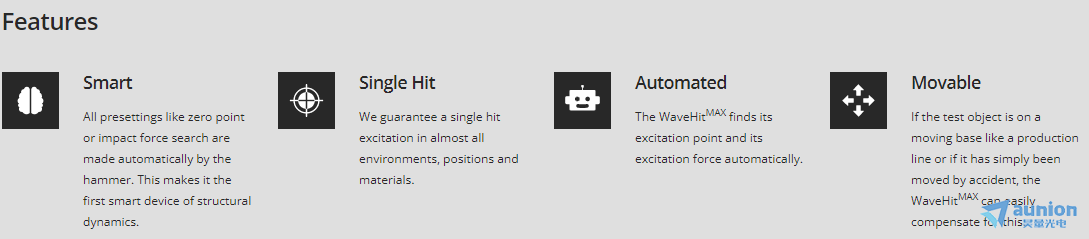

自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性
? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證
1.確保單次激發

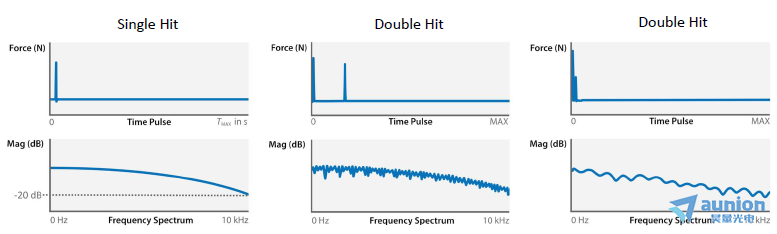

雙重撞擊激勵可以在時域和頻域檢測到
2.豐富的配件支持

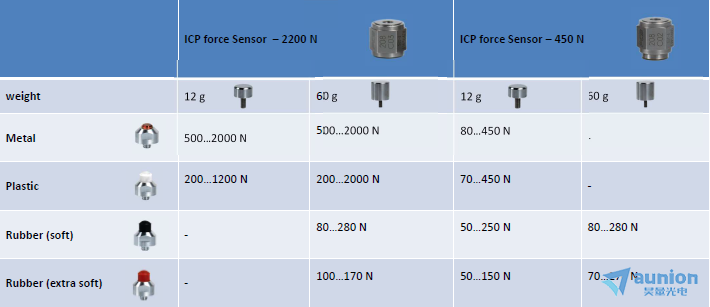

不同的傳感器-尖端-配重的組合阎曹。
