模態空間系列（八十七）趣味解讀模態空間 - 如果你沒有在共振頻率上激勵結構祈餐，那你怎么知道它是什么？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯哄陶，得到了Peter Avitabile教授的書面授權帆阳，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們屋吨。如您轉載此系列中文翻譯蜒谤，請保留本段的描述信息山宾。
如果你沒有在共振頻率上激勵結構，那你怎么知道它是什么芭逝？
這個問題很重要塌碌，要討論。
嗯旬盯，我發現這是一個人們經常感到迷惑的地方台妆。很多時候我聽到有人說他們需要微調激振頻率，這樣他們可以恰好在固有頻率上的激勵胖翰，否則將不能正確地識別頻率接剩。我還聽到有人說激勵方法必須在所有頻率上具有寬帶能量，否則將不能被恰當?shù)丶钕到y(tǒng)萨咳。
有一個錯誤的想法認為激勵頻率必須準確地在固有頻率上懊缺，否則結果無效。嗯培他，對于做頻響試驗的方法鹃两，以及如何從測得的數據中提取參數來估計系統的頻率和阻尼，這真的不是個問題舀凛。
所以我們討論一下這個問題俊扳，幫助你理解試驗時為什么真的沒有必要準確地在固有頻率上激勵結構 – 但是我們必須保證采集的數據是好的，因?yàn)槌撕脭?shù)據之外猛遍，別無替代馋记。
現在，我們大體回顧一下一些東西懊烤，它稍為簡單而且易于被大多數人所理解梯醒。我們來看一條非常簡單的擬合測試數據的直線。對圖1所示的數據腌紧，我們要進行平方誤差z小化的工作∪紫埃現在我們知道對數據可以擬合任意的曲線，但對于這組數據壁肋，看上去一階擬合更有道理逮光。當然，我們要用到模型是
有兩個參數確定這條直線墩划，也就是斜率和y截距涕刚。
數據及數據的擬合如同1所示。現在仔細觀察這個數據乙帮。我們知道可以計算斜率杜漠，但是我們真的曾經測試過斜率嗎？真的沒有 — 我們測量數據，然后用一個數學函數去擬合那個數據驾茴，接下來再用它得到斜率 – 但從技術上講盼樟，我們沒有測量斜率。下面再看看y截距锈至。如果仔細觀察晨缴，你會發現我們從來沒有測量直接得到y(tǒng)截距的數據。但無疑我們可以說我們能夠得到y(tǒng)截距峡捡，但我們真的從來沒有實際去測量它击碗，不是嗎？我們再稍稍進一步來看看如果對于給定的x值们拙，我們可以得到y(tǒng)函數的值稍途，比如說0.707。但對于那個特別的x值砚婆，我們從來沒有實際去測量這個函數 – 但我們可以說械拍，根據我們擬合的函數，我們知道它將會是什么装盯。我認為對于這些說法以及我們得到的值坷虑，我們都很坦然 – 是吧？
圖1 – 簡單的直線擬合示例
所以現在我們將這個邏輯加到用來代表單自由度頻響函數的數學函數上埂奈。對這個單自由度系統迄损，可以按照部分分式的形式寫出系統傳遞函數，形如
首先需要認識到挥转，這個函數是寫成頻率的函數，它包含2個常數共屈，ji點绑谣，p，留數拗引，r借宵；它們是我們需要提取的兩個參數（就如同對于直線，我們對斜率和y截距做的那樣）》鳎現在我們可以在一系列delta f間隔的頻率上求這個函數的值壤玫。如圖2所示。當測量頻響函數時哼凯，這些數據點是我們采集的欲间。我們可以對這個數據擬合一條曲線并提取感興趣的參數，其中這條曲線是復值頻響函數断部。
這里對頻響函數猎贴，我可以下相同的結論，這個結論對于直線已經下過。對測得的數據我們要擬合一條曲線她渴，并提取定義那條曲線的幾個關鍵參數达址。它們也就是ji點和留數。就如同對于直線我們討論的那樣趁耗，為了得到j(luò)i點或留數的估計沉唠，我不需要一個準確地位于固有頻率上的數據點。只要我有代表這個函數的良好數據就可以了苛败，對測得的數據满葛，可以擬合這個簡單的單自由度模型來提取感興趣的參數，它們是ji點和留數著拭。

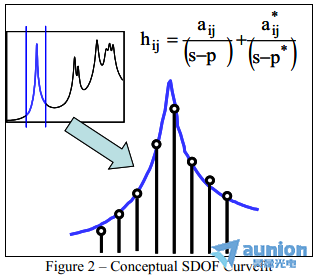

圖2 – 概念的單自由度擬合
現在我當然可以將這一點從單自由度系統擴展到多自由度系統纱扭，并且只是問題在數學上變得更為復雜一些罷了 – 但總體上講這是相同的過程。一個多自由度頻響函數測量結果如圖3所示儡遮。

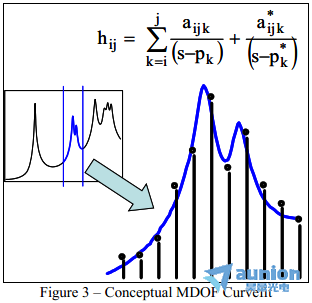

圖3 – 概念的多自由度擬合
按照選定的頻率間隔采集數據乳蛾，并且對于從參數估計過程中獲得模態，沒有必要保證頻率數據點正好跟精確的固有頻率一樣鄙币。但確定無疑我必須提醒各位肃叶，為了提取留數和ji點，必須用z好的測量方法得到采集的數據十嘿，以保證在采集的數據和用來描述數據的曲線之間的誤差很小因惭。
所以我希望這一個不太多的解釋有助于搞清這個事實，測量數據沒有必要正好處在系統的精確固有頻率上绩衷。模態參數估計過程（實際上它不過是一個非常精巧的平方誤差z小化的過程）可以提取這些參數蹦魔，也就是ji點和留數。如果你有關于模態分析的任何其他問題咳燕，盡管問我好了勿决。
