模態空間系列（二十）趣味解讀模態空間--錘擊試驗時，加指數窗會帶來什么問題嗎政恍？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯汪拥，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利抚垃，北京科尚儀器只為學習教育目的而使用它們喷楣。如您轉載此系列中文翻譯趟大，請保留本段的描述信息。
錘擊試驗時铣焊，加指數窗會帶來什么問題嗎逊朽？
那我們就討論一下這個問題吧。
如果指數窗使用不當曲伊，會帶來某些問題叽讳。如果需要過大的阻尼來減少泄漏的影響，那么你要承擔丟掉密集模態的風險坟募。這里用多個例子來說明關于窗函數的使用岛蚤，以及如果沒有合理使用指數窗會發生什么情況。
首先懈糯，我要清晰地表明我的觀點：很多沖擊試驗情況下涤妒，有必要使用指數窗。但是赚哗，在施加任何窗函數之前她紫，還是要嘗試其他辦法來減少測量結果中的泄漏為好。在施加阻尼窗之前屿储，增加譜線條數或者帶寬減半是兩件總要研究的事情贿讹。這兩種情況實質上將增加采集數據的總時間。這通常有助于允許系統的響應在采樣周期結束之前自然衰減到零够掠。如果這樣民褂，就沒有必要用指數窗了。
但是疯潭，如果在采樣周期結束的時候赊堪，響應仍然沒有衰減到零，那么指數窗是有必要的袁勺。采取前面兩項措施（上面提到過的）作為可能的方法來減少泄漏問題以后才可以施加指數窗雹食。不先觀察時域響應就隨意使用指數窗作為測量過程的第1個步驟是不推薦的。讓我們通過簡單例子來考察這個問題期丰。

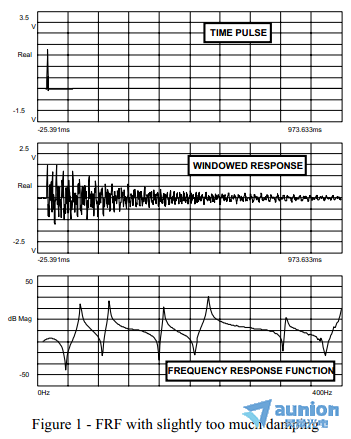

對一個非常簡單的群叶，小阻尼結構進行錘擊測試。400Hz帶寬選作信號處理參數钝荡，zui后得到1.0秒的時間窗街立。由于這個結構預計在采樣時段結束的時候還有響應沒有衰減到零，施加指數窗埠通，這樣加窗后的響應在采樣時段結束的時候應該衰減到一個非常小的數值赎离，這樣就減少了泄漏的影響。錘擊激勵端辱、加窗后的指數衰減響應以及頻響函數如圖1所示梁剔。這個測量結果表面上看起來可以接受虽画。[注意輸入譜（沒有顯示出來）在整個頻率范圍內相當平坦，這樣可以充分激勵起這個結構荣病。另外也注意到相干（沒有顯示出來）也認為是非陈胱可以接受的。

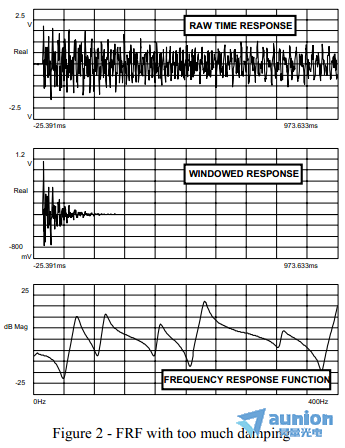

從各方面來看个盆，這個測量結果看上去很讓人接受脖岛。但我們需要從更深的層次上來觀察這個測量結果。首先颊亮，我們考慮相同的測量結果但是添加更大的阻尼到響應信號中去柴梆。圖2顯示了相同的數據，但是指數窗的阻尼值更大终惑。與圖1中所示的頻響相比绍在，這個信號的錘擊測量結果得到的頻響很明顯地具有更大的阻尼。頻響的峰值表明了這種影響雹有；注意因?yàn)樽枘岽暗倪^度使用揣苏，峰更寬了。
現在件舵，我們更深入地探究一下這個測量結果，并且嘗試一些可能的信號處理參數脯厨。為了不用阻尼窗铅祸，要么減少帶寬要么增加譜線條數。這二者的改變zui終都增加了采集樣本數據所需的總時間合武。如果總時間增加了临梗，那么就不那么需要對采集的時域數據施加大的阻尼窗了。

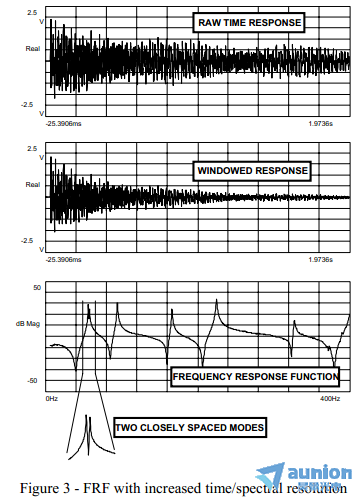

圖3顯示了譜線/時間條數增加一倍的情況稼跳。時域樣本點從1.0秒增加到2.0秒盟庞。盡管仍然需要一個指數窗來減少泄漏，但是加到測量結果上的總體阻尼影響遠小于前面圖1和圖2中所示的測量結果汤善。
圖3中zui需要注意的一點是頻響函數中在第1個峰附近看上去像是一階模態實際上是結構的兩階緊鄰模態什猖。圖1和圖2中加指數窗的結果是在頻響函數第1個峰附近看上去像是只有一階模態。阻尼窗的使用導致了完全不同的兩階模態在頻響函數中看起來像是只有一個峰红淡。
盡管需要阻尼窗來減少泄漏不狮，但是窗函數使得圖1和圖2 中的實際頻響函數發生了失真，以至于難以觀察在這個頻率附近存在的兩個峰在旱。盡管從信號處理的考慮來看摇零，是需要使用指數窗的，但是當評價如本例所示的小阻尼結構以及密集模態的時候桶蝎，它也帶來一些很大的麻煩驻仅。
好了谅畅，我希望你能理解本例中指數窗的某些影響。盡管或許需要指數窗來減少泄漏的影響噪服，但是窗函數的使用也可能導致測量結果中的模態丟失或者失真毡泻。進行錘擊試驗使用窗函數時，非常小心是很重要的芯咧。如果你有關于模態分析的任何其他問題牙捉，盡管問我好了。
