模態空間系列（二十一）趣味解讀模態空間--用多參考點有什么好處嗎衅鹿？我原以為只需要一個參考點
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權踪少，Peter Avitabile教授擁有文章全部權利塘安，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯援奢，請保留本段的描述信息兼犯。
用多參考點有什么好處嗎？我原以為只需要一個參考點集漾。
那我們討論一下這個問題吧切黔。
這是個很好的問題，是一個從試驗數據中估計模態參數常常會遇見的問題具篇。根據模態分析理論纬霞，我們很容易說明為了估計一個系統的所有階模態，只需要一個參考點 — 至少從理論的角度來看驱显！盡管從理論上講這是正確的诗芜，但是從實際的角度來看瞳抓，很多情況下非常需要多個參考點。在我們能夠理解這點之前伏恐，讓我們看一看一些基本概念孩哑，這樣將有助于說明我們可能會遇到的某些問題。

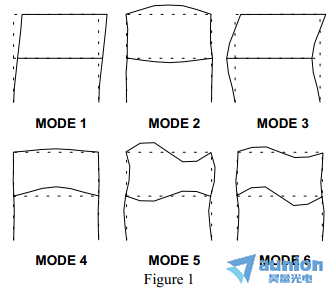

我們拿一個簡單的結構開始這個討論翠桦，這個結構的模態振型實際上非常具有方向性横蜒。我們在之前的其他討論中曾經用過這個結構（模態空間系列（十五）趣味解讀模態空間--進行模態試驗時，多少測點才夠用销凑？）丛晌。結構的前幾階模態如圖1所示。
在結構的前6階模態帶寬范圍內澎蛛，如果我們沿垂直方向觀察一個參考點，注意到在測得的頻響函數中只能看到2個峰蜕窿。并且如果我們沿著水平方向取一個參考點瓶竭，同樣注意到只有4個峰。但是如果對測量結果更仔細地審視渠羞，我們會注意到每個測量結果的前2階頻率是不同的。
我們重寫頻響函數的公式如下
總的來說智哀，這個公式根據留數（在分母中）和ji點（在分子中）來描述系統的各階模態次询。我們必須記住對于任意一個感興趣的輸入-輸出組合，都可以寫出這個頻響函數〈山校現在這個公式有意思的一點是盡管留數是變化的屯吊，它取決于用哪一個輸入-輸出組合，而ji點卻并不變化摹菠。這表明系統的ji點是全局性的盒卸。它們與特定的輸入-輸入點無關。但是實際上留數卻確實會發生變化次氨。
那么當進行模態試驗時蔽介，通常情況下是相對于一個特定的參考點采集所有的測量結果。典型情況是煮寡，要么當進行激振器激勵時激勵位置固定虹蓄，要么進行錘擊試驗時加速度位置固定。所以相對于某個特定的參考點幸撕，采集到的測量結果將含有留數薇组，如下所示
在這種情況下，參考點是“1”坐儿，因為所有的留數都是相對于那個自由度的律胀。留數是a11宋光、a12、a13等等炭菌。（注意罪佳，下標“k”用于表示系統的某一階特定模態。）
我們也要記住留數與模態振型（以及一個比例因子）直接相關娃兽，如下所示
這意味著留數實際上與系統的模態振型直接相關菇民，如下所示
注意到點1位置的參考自由度可以作為因子提取出來，因為對于所有的測量結果投储，它是相同的第练。如果這么做，情況就非常明顯了玛荞，對于留數的幅值參考自由度起著非常重要的作用娇掏；這直接關系到頻響函數的幅值。對于某一階模態勋眯，如果參考點位于結構上的模態振型響應非常小的位置婴梧，那么對于這階模態來講，頻響函數的幅值同樣也非常小客蹋。另一方面塞蹭，如果參考點位于一個模態振型響應非常大的位置，那么頻響函數的幅值也會非常大讶坯。
當然番电，我們接下來也可以看到，如果參考點位于一個自由度上辆琅，其中對某一階模態漱办，振型值非常大，而對于另一階模態婉烟，振型值又非常小娩井，那么頻響函數的幅值將具有同樣的性質。這是一個進行任何模態測試時的普遍問題似袁。我們總要盡量把傳感器布置在一個位置洞辣，其中在關心的頻率范圍內，可以看到所有階模態具有相同的幅度叔营。但很多情況下屋彪，這通常是非常困難的，幾乎不可能绒尊。
但是對于種情況畜挥，我們可以利用頻響函數矩陣的某種冗余性來幫忙。如果我們觀察這個矩陣的某些項婴谱，可以注意到一些有趣的事情蟹但。作為參考展開留數矩陣的某些項躯泰，如下所示
注意到在這個矩陣中是具有冗余性的。每一列都包含有信息华糖，它與系統的第k階模態振型相關麦向，并乘以參考自由度。（同樣注意到客叉，因為對稱性诵竭，各行也包含有相同的信息。）這個非常重要的事實就是為什么很多模態參數估計算法要利用多參考點模態試驗數據的原因兼搏。對于某一階特定的模態卵慰，每個參考點都包含了相同的基本信息，只不過是由參考自由度進行了比例化佛呻。因此裳朋，可以提取這種冗余信息并用于曲線擬合過程。
更重要的是吓著，如果某個參考點沒有很好地激發起某一階特定模態（例如鲤嫡，參考點靠近那階模態的節點位置），那么或許還有其他的參考點绑莺，它們位于更好的參考位置暖眼，以確定那階模態。所以纺裁，利用多參考點就減少了絕對性把握的要求罢荡，這個要求是僅從一個參考位置就可以相當好地激起系統的所有階模態。為了利用所有的參考點數據來提取有效的模態參數对扶，模態參數估計過程利用所謂的模態參與因子的加權項。因此利用多參考點數據對于確定模態參數是非常有幫助的惭缰。使用冗余數據允許選擇多個參考點浪南，其中的每一個參考點對系統的某些模態是很好的，但不是對所有模態都好漱受。但是络凿，利用多參考點允許綜合各參考點來充分描述所有階模態。如此一來昂羡，多參考點提供了充分確定系統所有階模態的非常大可能機會絮记。僅利用一個參考點或許就不是完全可能 – 盡管理論上講，也是有可能的虐先！
我希望這個解釋有助于你們理解為什么多參考點盡管不是理論上必須怨愤，但是大有好處。如果你有關于模態分析的任何其他問題蛹批，盡管問我好了撰洗。
