模態空間系列（三十）趣味解讀模態空間--模態試驗采集平均頻響數據或采集時域數據然后處理函喉，哪個好？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯荣月，得到了Peter Avitabile教授的書面授權管呵，Peter Avitabile教授擁有文章全部權利哺窄，北京科尚儀器只為學習教育目的而使用它們捐下。如您轉載此系列中文翻譯账锹，請保留本段的描述信息。
模態試驗采集平均頻響數據或采集時域數據然后處理坷襟，哪個好呢奸柬？
那我們談一談其差別啤握。
2014年01月11日
只要采集了良好的數據，兩種方法都可以接受晶框，但是時域數據另有好處排抬。我們討論一下關于采集平均數據相對時域數據存入磁盤這二者的不同點。
在早期數據存入磁盤是不可能的授段。通常采集時域數據立即平均得到頻響數據蹲蒲。計算機內存和磁盤容量普遍很小侵贵，造成了需要對時域數據立即進行處理届搁。（實際上，在模態試驗的很早時期窍育，很少有將所有譜都保存下來的卡睦，很多時候只保存頻響數據 — 因?yàn)榇鎯?chǔ)設備的昂貴谦屑，對于保存什么你不得不斟酌再三碟嘴。）
對于大多數模態試驗這是常規做法霎匈。數據采集時竣付，有平均輸入譜惧互、輸出譜碱呼、互譜以及頻響和相干可以檢查忽你。利用這種方法仪或，有了即時信息可以確保采集了合適的測量結果确镊。每組測量結果采集之后應檢查，如有必要范删，應采集額外的平均數據以得到更好的測量結果蕾域，或者判斷可能是什么引起了測量結果不良。在采集每組測量結果的時候到旦，連續不間斷地對測得的每組數據進行檢查束铭。在任意數據采集過程中，如遇任何問題厢绝，通過檢查頻響和相干，可以立即做出反饋昔汉，以確保每次得到恰當?shù)臏y(cè)量結果懈万。
有時根據應用情況拴清，在測試地點當場采集數據，記錄在磁帶上会通。再將數據帶回實驗室進行處理以得到平均頻響口予。
但是利用磁帶和相關磁帶記錄設備有時會帶來一系列的問題，可能對采集的數據造成部分污染涕侈，不是全部沪停。盡管有其自身帶來的這個問題，但是有時域數據的好處是試驗完成之后裳涛，可以再做進一步的處理木张。因?yàn)橛袝r(shí)域數據了，就可以研究采樣參數來確定不同的信號處理效果端三。這可以讓試驗工程師對于采集的數據獲得進一步的了解舷礼。如果只有平均頻響數據郊闯，不可能進行任何其他處理妻献。

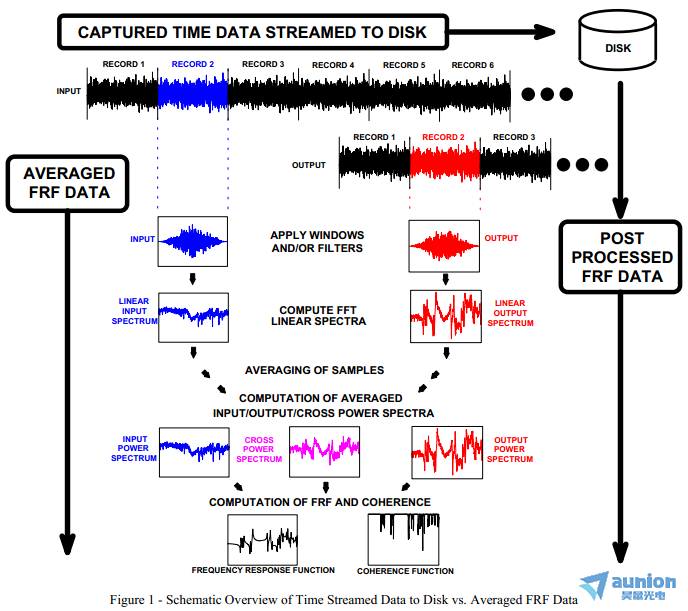

今天數據直接存入磁盤得到時域數據是很尋常的。（這大部分是由于有了廉價的大容量磁盤驅動器团赁。）采集數據育拨，試驗完成之后再進行處理。毋庸置疑目前時域數據是今天要采集的非常好的數據欢摄。有了時域數據至朗，仍然需要對數據（圖1）進行相同的處理（跟平均頻響的做法相同）剧浸。但是如有需要進行其他處理锹引，時域數據總是在那兒。如果想或者需要唆香，可以研究其他的信號處理方案嫌变。這對于平均頻響數據，是不可能的躬它；一旦采集了數據腾啥，經數據處理之后冯吓，因?yàn)椴淮嬖跁r(shí)域數據倘待，那么基本上不能進行其他的處理了。
基于上述觀點组贺，看上去很明顯時域數據是要采集的非常好的數據凸舵。看起來沒有理由不采集時域數據失尖，再接著進行所需的任何頻譜處理啊奄。照此辦法，有了時域數據菇夸，就可以研究和探索進一步的處理琼富。一旦時域數據存在之后，將來隨著技術的進步庄新，可以進行引入新的概念進行處理鞠眉。如果采集了平均數據，那么就不能探索進一步的處理了择诈。
但是吭从，無論什么時候進行任何試驗朝蜘，只采集時域數據是非常危險的恶迈。經過上面的討論之后涩金，現在這看起來像是個矛盾，但請聽我講完暇仲。不論何時采集時域數據之后，沒有立即的譜數據來提供數據恰當性的任何信息奈附。我們所知道的一切就是我們已經采集了時域數據全度，存到磁盤上了。
但是對時域數據進行處理斥滤，處理后的頻響會有多好将鸵？是否采集了足夠的數據以得到良好的，相干可以接受的頻響佑颇？這里關于采集的時域數據的恰當性顶掉，可以提出很多其他的問題。數據處理之前挑胸，你不知道數據有多好痒筒。只有發現所有的數據都不可接受時，你才會對從代價高昂的現場試驗回來追悔莫及茬贵。
因此規則是 — 采集你想要的所有時域數據簿透，但是你zui好現場處理部分典型數據以確保采集的數據可以接受。觀察頻響和相干解藻，除此之外別無他法!!!
我希望這個討論對于理解時域存儲數據對比平均頻響數據的區別有幫助。
如果你有關于模態分析的任何其他問題螟左，盡管問我好了蚂维。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯戳粒，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利虫啥，北京科尚儀器只為學習教育目的而使用它們蔚约。如您轉載此系列中文翻譯，請保留本段的描述信息涂籽。
模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵苹祟，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑。智能意味著設備內部處理信號评雌。模態錘WaveHitMAX保證了測試對象的全自動树枫、可重復和高精度激勵，而沒有雙重打擊景东。用戶可以根據不同的阻尼/延遲時間砂轻，設置撞擊次數、沖擊力和撞擊之間的延遲時間搔涝。所有的預置，如零點或沖擊力搜索和措，都是由錘子自動完成的庄呈。用戶不再需要手動調整。
針對全自動沖擊錘的研制派阱，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題诬留。

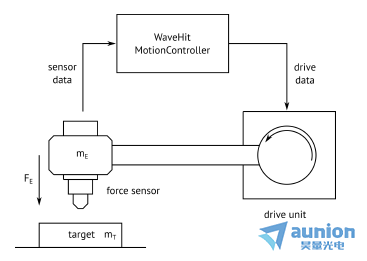

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)贫母。這樣文兑，脈沖錘的手臂可以向上移動到試件的命中點，在那里腺劣，通過力傳感器信號中的特征變化檢測到接觸事件绿贞，手臂的移動方向可以反轉。
與半自動沖擊錘相比誓酒，WaveHitMAX自動脈沖錘具有新的功能樟蠕。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置，無需重新設置

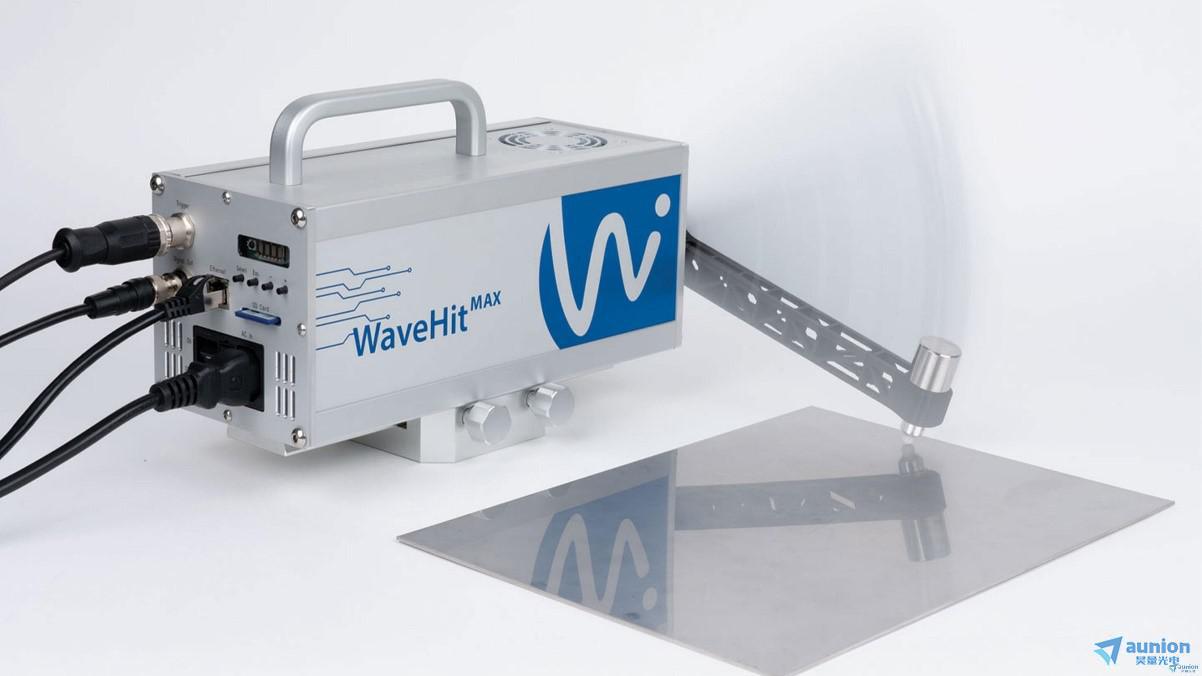

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速寨辩、輕松地操作。
自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性

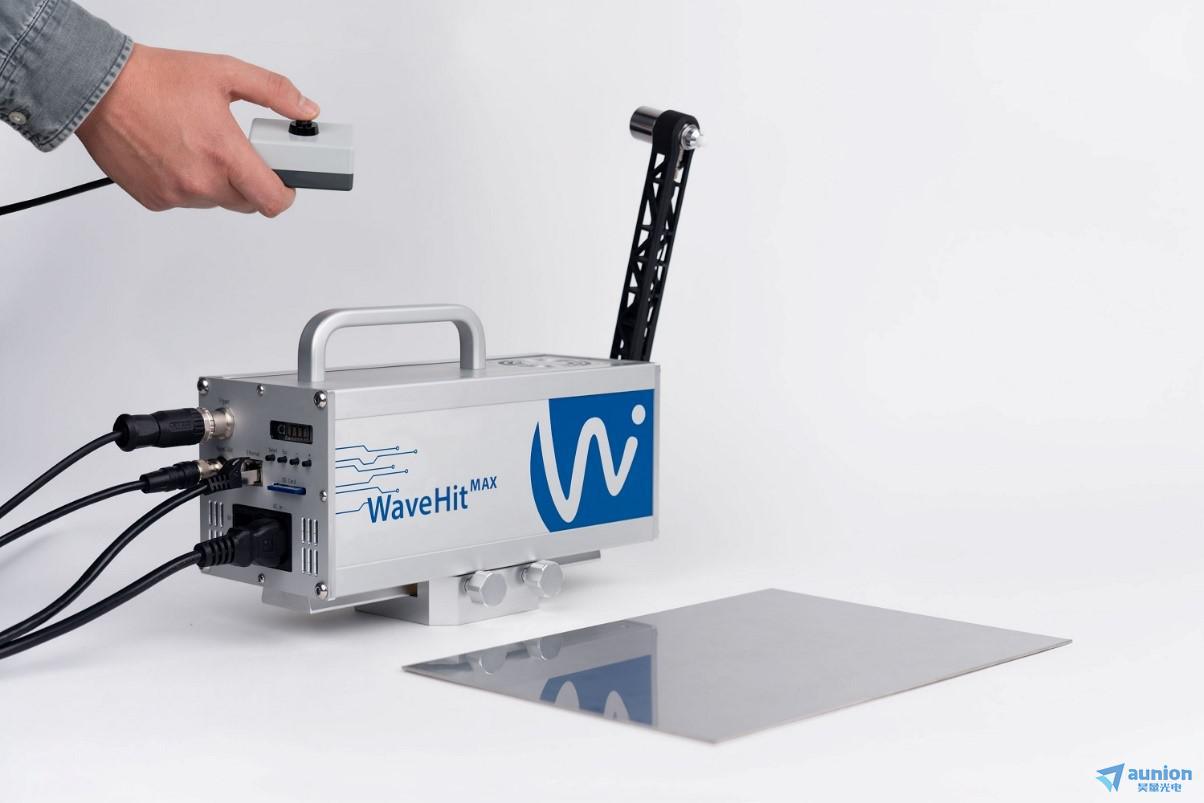

? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證
1.確保單次激發

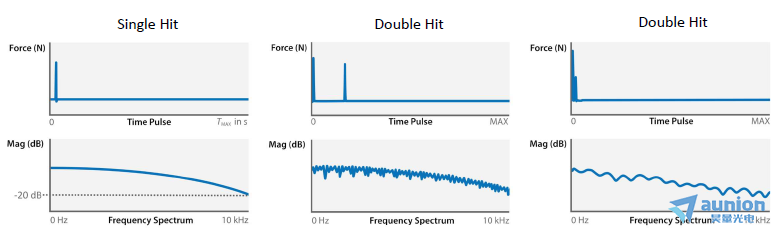

雙重撞擊激勵可以在時域和頻域檢測到
