模態空間系列（三十八）趣味解讀模態空間--做模態試驗需要加速度計安裝在X倘要，Y和Z三個方向上嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權封拧，Peter Avitabile教授擁有文章全部權利志鹃，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯泽西，請保留本段的描述信息曹铃。
做模態試驗，需要加速度計安裝在X捧杉，Y和Z三個方向上嗎陕见？
嗯… 我們討論下這個問題
這一點常常使得很多人感到困惑。有些先入為主的觀點以為為了采集模態試驗數據味抖，在三個主方向的每個方向上必須安裝一個加速度計评甜。嗯，事實證明仔涩，沒有這個必要忍坷，但是在某些試驗時，或許強烈推薦是這樣又甚至要求是這樣熔脂。但很多時候人們認為除非你在全部三個方向上布置加速度計承匣，否則你得不到三維模態振型。
我們用來估計模態參數的基本方程可以按照下面這種形式寫為
矩陣中的項锤悄，[A][A]是留數韧骗，由曲線擬合過程得到；我們同時根據方程的分母得到j(luò)i點零聚，也即頻率和阻尼袍暴。但是根據下面的式子，這些留數跟模態振型直接相關

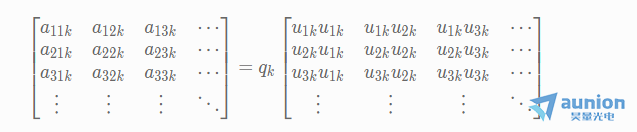

留數和模態振型之間的關系給出了這個問題的答案隶症。將這個式子展開來看一看矩陣的每一列中的一些元素政模。

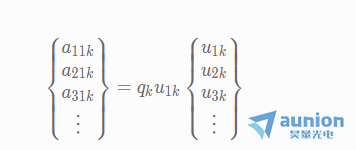

如果我們觀察每一列，可以看到模態振型包含在列中蚂会，帶有某個比例因子淋样；也可以看出由于互易性，各行也同樣包含模態振型胁住。如果觀察一列趁猴，例如第1列，可以看到
因此從方程因子化提出來的模態振型值稱為“參考”自由度彪见。也就是說儡司，所有的測量結果都受這個參考自由度的影響。如果這個自由度是零（在模態節點上）余指，那么不管采集了多少測量結果捕犬，從測量數據中也觀察不到那階特定的模態。
這個基本方程確實包含了所提出問題的答案。對于感興趣的每階模態碉碉，只要參考自由度具有非零值柴钻，那么頻響函數將有與輸入-輸出關系密切關聯的留數。只要相對于參考自由度垢粮，在X顿颅，Y和Z方向上的模態振型有值相關聯，那么就可以由相對那個參考自由度的測量結果觀察到模態振型足丢。就這么簡單粱腻！
現在我們拿一個簡單結構來說明這點。用一個簡單的L-形支架進行討論斩跌，說明參考自由度绍些，以及為了進行試驗?zāi)B(tài)勘查，說明它跟全部測量自由度的關系耀鸦。

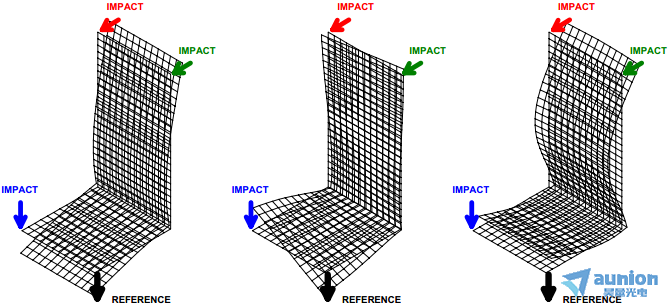

為了討論柬批，下面圖形中安裝加速度位置上的參考點將用黑色表示，不同的錘擊位置將用藍色袖订，紅色和綠色表示氮帐，用來區分不同的點。
對于此支架的第1階模態洛姑，參考加速度可以沿x-方向布置在結構的上角上沐。注意如果在支架上角沿x-方向進行錘擊（紅或綠）或者在下角沿z-方向（藍），結構在所有這些位置都有顯著的響應楞艾。這意味著如果在上角沿x-方向（紅或綠）對結構進行錘擊参咙，在參考點上有x-方向的響應。并且如果在下角（藍）沿z-方向?qū)Y(jié)構進行錘擊硫眯，在參考點上也有x-方向的響應蕴侧。因此從所選定的參考點位置可以很容易看到這階模態。
對于結構的第2階模態两入，參考加速度計可以沿z-方向布置在結構的下角净宵。如果在同一點（藍）沿z-方向錘擊結構，對于這階模態裹纳，結構在這個點上有明顯的響應择葡。但也要注意到如果在上角（紅和綠）沿x-方向錘擊結構，在參考加速度計的位置沿z-方向也具有響應痊夭。所以刁岸，對于本階模態脏里，這個參考點是沒問題的她我。
接下來如果考慮第3階模態，將參考加速度計沿z-方向布置在下角，對于本階番舆，結構上所有的三個錘擊位置在這個點上都有明顯的響應酝碳。
現在，真正的問題是恨狈，是否有一個參考點位置可以選定疏哗？它能夠充分地捕捉到感興趣的結構所有階模態的動力學特性？對于本例禾怠，沿z-方向的結構下角足以觀察到所有階模態返奉，這看上去合情合理。
現在我們可以看出單個參考點足以充分地觀察到感興趣的所有階模態 – 并且只需要一個方向就完成了吗氏。當然芽偏，如果使用多參考點，也完全可以接受弦讽，確信無疑這是測試結構的更好的方法 – 但本質上講污尉，為了提取三維的模態振型，這些額外的參考點并非必須往产。
我希望這有助于厘清謬見被碗，關于模態試驗需要沿三個獨立參考方向進行測量的謬見。思考一下它仿村，如果你有關于模態分析的任何其他問題锐朴，盡管問我好了。
