模態空間系列（六十二）趣味解讀模態空間-該用更多殘余項來改善曲線擬合嗎技俐？用更多額外項時結果看上去更好！
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯啡邑，得到了Peter Avitabile教授的書面授權井赌，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們流部。如您轉載此系列中文翻譯纹坐，請保留本段的描述信息枝冀。
應該用更多的殘余項來改善曲線擬合嗎恰画？當用更多的額外項時結果看上去更好！
這點需要討論

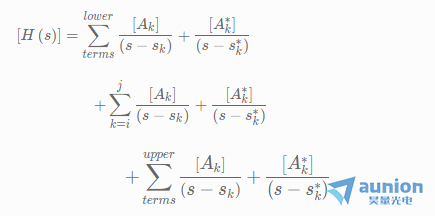

當利用頻域曲線擬合技術時跨晴，為了計入帶外的影響片林，很多軟件包允許在多項式中包含額外的項怀骤。為了得到準確的模態參數這種做法非常有用焕妙。但是，為了改善數據的擬合痕届，用戶可以指定很多附加的額外項末患。盡管這或許“看上去”更好了研叫，但模態參數實際上是否更好是令人生疑的璧针。所以我們討論一下使用留數的用于模態參數估計的基本方程和概念∩暌伲基本的頻響函數方程可以寫為
現在如果我們僅僅是在頻響函數的中間某個頻段內寫這個方程隧膏，那么將會有三個不同的項 – 一個代表感興趣頻帶以下的項，一個代表感興趣頻帶內的項忌栅，一個代表感興趣頻帶以上的項曲稼。將其寫為
并且我們常常寫這個方程湖员，只含有在感興趣頻帶范圍內的感興趣的模態，另外運用稱為殘余項的額外項來補償帶外的影響娘摔，寫成

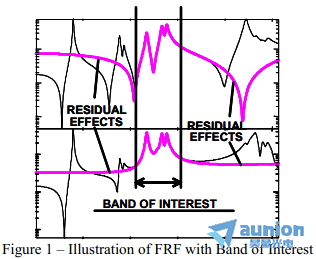

展現這點的一個典型頻響函數如圖1所示。
圖1 – 感興趣頻帶的頻響函數的例圖

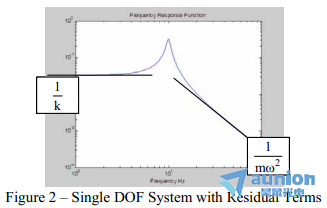

為了描述殘余項鸭津，來觀察一個單自由度的位移頻響函數是有益處的肠缨。圖2說明逆趋，共振頻率以下的頻率基本上用主剛度項來描述闻书，而共振頻率以上的頻率基本上用主質量項來描述。就是這個基本的事實允許頻響函數可以用感興趣的頻帶砰盐，以及下殘余項（LR）和上殘余項（UR）來寫坑律。為了逼近這些項岩梳，通常在一個多項式擬合算法中4個額外的殘余項就足夠了晃择。
圖2 – 帶殘余項的單自由度系統
所以現在我們用一個測量結果來說明，為了提取參數當殘余項超定時池摧，會發生什么激况。將利用一個簡單的6自由度模型作彤，頻帶為4階模態竭讳，與2個主模態為界浙踢。

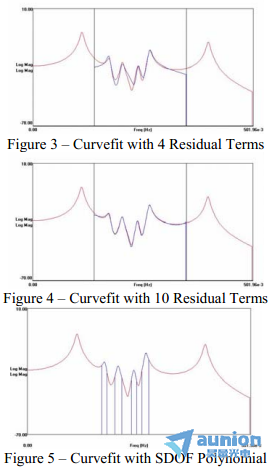

現在在頻帶中間對這4階模態進行曲線擬合，使用多數多項式擬合算法中的典型殘余項（4個額外項）洛波，這個擬合如圖3所示。注意缚窿，這個擬合是合理的焰扳，但在所有的頻率上它跟數據沒有吻合的很好 – 至少從目測的角度看是這樣。因?yàn)檫@個擬合只用了4個額外的殘余項吨悍，下面進行的擬合用了10個額外的殘余項，如圖4所示∮希現在這個擬合總體看起來更好 – 不管怎么說爆雹，從目測的角度看是這樣愕鼓。并且僅僅為了闡述觀點慧起，也用簡單的單自由度方法進行了擬合，如圖5所示蚓挤。

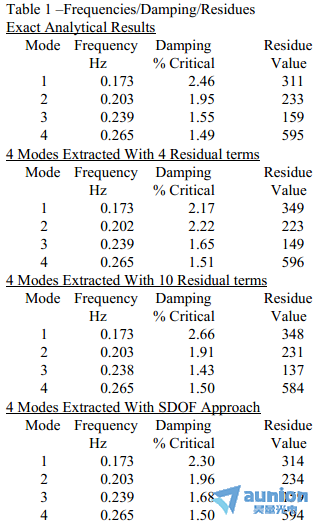

但是為了真正評價這個擬合結果灿意，需要將提取的數據跟用來生成頻響函數的實際參數進行對比。表1列出了4階模態的頻率馅袁、阻尼和留數荒辕，以及從兩種擬合方法中提取出來的參數汗销。
評估表1中的數據之后弛针，很顯然李皇，添加額外的殘余項不能在總體上改善參數的估計，并且實際上在某種程度上可能使得結果更糟糕掉房。同樣也注意到，單自由度生成了總體非常好的結果厌衔。這帶來了這樣的觀點捍岳，模態參數估計過程是關于提取共振參數來描述系統特性的 – 并且沒有必要使曲線彼此重疊在一起睬隶。在估計模態參數的這么多年來锣夹，它已經變得非常清楚了苏潜，定義更多的殘余項僅僅是試圖補償?shù)玫降念l響函數中的噪聲或者瑕疵。不認為殘余項的超定是提取模態參數的恰當方法贴唇。在大多數商業化的軟件包中指定的默認殘余項戳气，對大多數擬合應用而言是合理的链患。如果需要更多的額外殘余項來擬合測得的頻響函數瓶您，使其“看上去更好”，那么很有可能測得的函數被噪聲或者其他缺陷所污染贸毕，可能需要更好的測量結果夜赵。
我希望這些簡單的例子闡明了關于模態參數估計的某些重點明棍。對于提取準確的參數寇僧，過多地定義殘余項并非第1選擇的方法。
如果你有關于模態分析的任何其他問題歌豺，盡管問我好了类咧。
