Moku:Lab應用解決方案-引力波探測
引力波的探測裝置通常需要使用一套復雜的測試測量儀器，比如用來進行信號讀取或?qū)崟r閉環反饋的多通道振幅相位檢測裝置慎菲，信號發生裝置嫁蛇，溫度壓力探測裝置等等。這些復雜的裝置不僅占用很大的空間露该，信號通訊或者數字-模擬/模擬-數字轉換期間可能都會產生額外的延時或噪聲睬棚，從而衰減測試的質量。Moku儀器平臺是一個基于FPGA開發的多功能數字信號處理工具。通過片上儀器(Instrument-on-Chip)這一理念抑党，我們將多種引力波探測常用的測試測量功能和控制模塊整合在了同一個硬件設備當中包警，從而大大降低了系統的復雜度，減少了延時和噪聲新荤。
Moku:Lab的解決方案可以部署到地面或者空間中的引力波探測裝置當中揽趾。Moku:Lab的激光鎖頻器或鎖相放大器可以將激光的頻率長期穩定地鎖定到共振腔上，并在儀器中內嵌了PID控制器苛骨、示波器篱瞎、以及信號記錄儀。用戶可以實時地對信號與參數進行調整與監測痒芝。雙通道數字相位測量儀可以實時追蹤輸入信號的相位俐筋、振幅、以及頻率严衬，并繪制功率密度圖澄者、Allan Deviation等常用圖表。頻率響應分析儀可以表征干涉儀等儀器的復頻譜響應请琳，快速繪制出系統的傳遞函數粱挡。同時，內置的 FIR濾波器可以產生較為精確的信號延遲俄精。

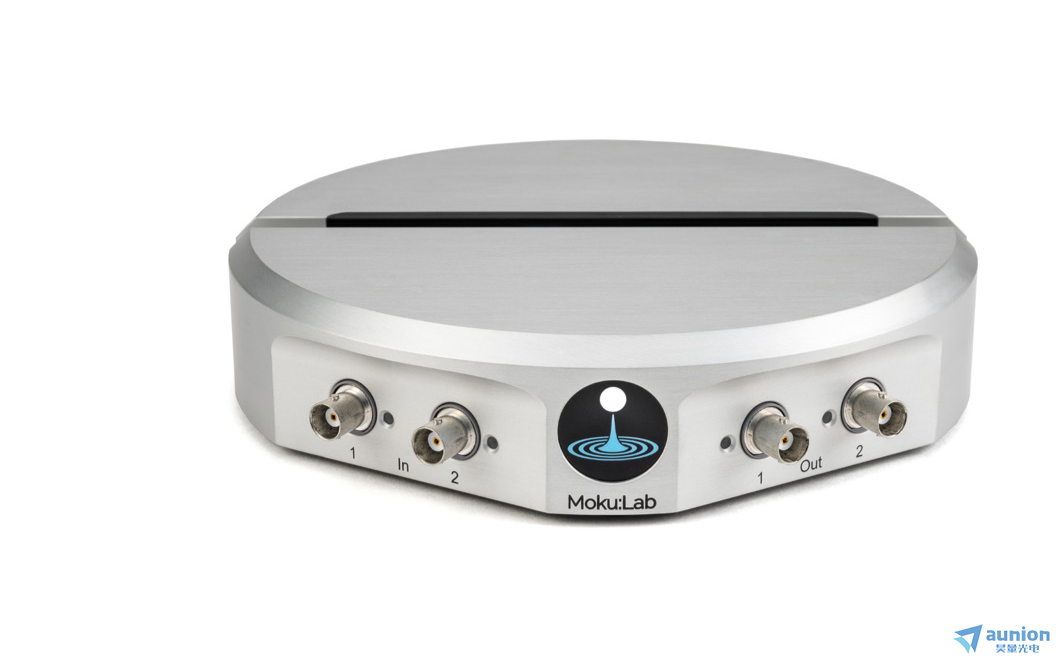

Moku:Lab功能與參數
主要參數
? 雙通道200 MHz模擬輸入
? 雙通道300 MHz模擬輸出
? 12-bit 500 MSa/s 低噪聲ADC
? Xilinx Zynq 7000 Series FPGA
? <20 nV/√Hz 輸入噪聲(高于 1 MHz時)
主要功能
? 集成了12個不同的測試測量儀器
? 專門為Pound–Drever–Hall和其他常見的激光鎖頻方式所開
發的儀器功能
? 雙通道基于鎖相環的相位/頻率探測裝置
? Python, MATLAB, 和LabVIEW的API支持
? 易于操作的iPad OS圖形化交互式控制軟件
主要功能展示

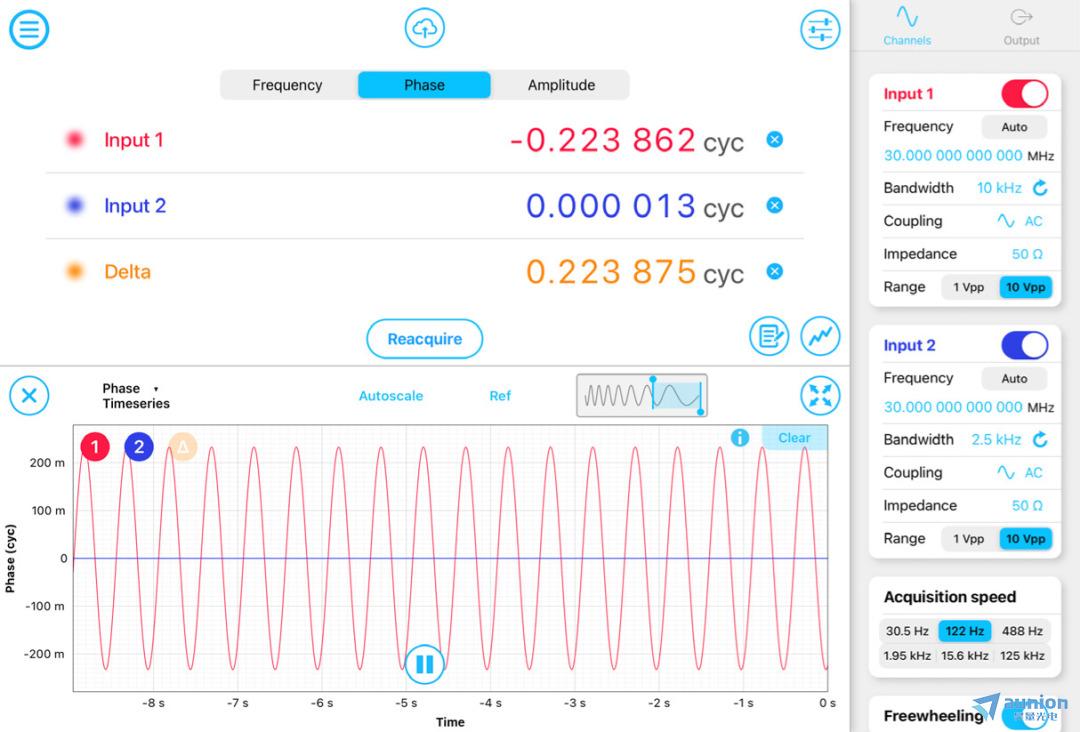

全數字鎖相環
Moku:Lab基于全數字鎖相環的相位表可同時對一個拍頻信號的頻率询筏、相位、以及振幅進行連續的探測竖慧。通過鎖相環的方式嫌套，相位表擁有遠超于一個周期的相位探測范圍。同時圾旨，相位表可以將鎖相環中內置的數控振蕩器的信號通過模擬輸出輸送給其他儀器踱讨，可驅動高速共振元件，或?qū)δ程囟l率進行提取砍的。

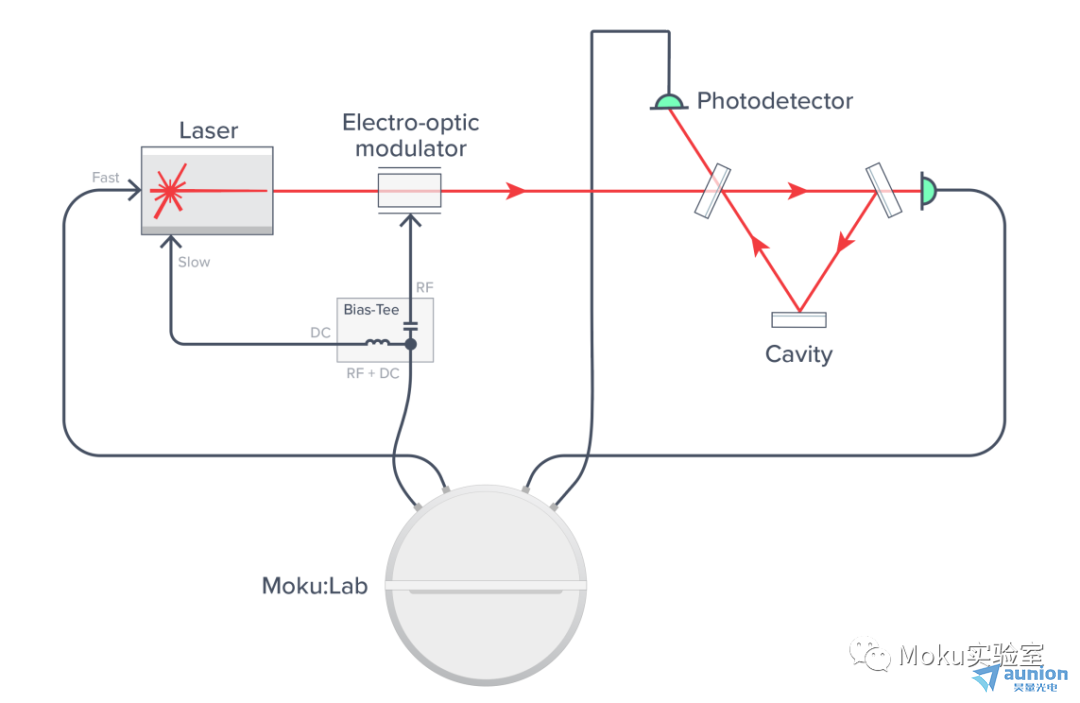

主動激光鎖頻
Moku:Lab的激光鎖頻儀器是專門為高精度主動激光鎖頻設計的數字信號處理儀器痹筛。儀器中內置了相位檢測模塊、PID控制器挨约、高頻振蕩器味混、低頻掃頻器等一系列Pound-Drver-Hall或其他鎖頻技術所需要的儀器。不同模塊之間的信號交流完全發生在同一塊FPGA之上诫惭，較大地減少了儀器之間的通訊延時與損耗。整個系統較低可做到小于1 微秒的輸入輸出延時蔓挖，使高帶寬閉環控制成為可能夕土。

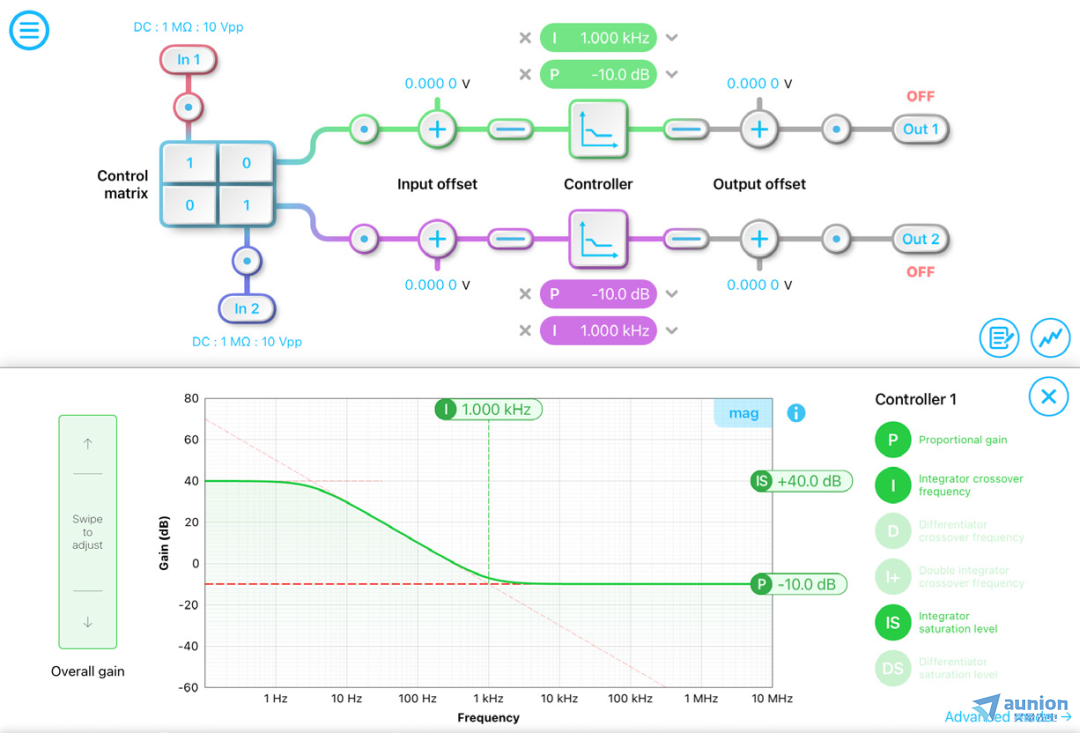

多輸入輸出PID控制器
Moku:Lab的雙通道PID控制器內置了兩個可獨立調節和控制的PID控制器。基于FPGA的超低延時的特性怨绣，信號的輸入輸出延時小于1微秒角溃，大地提高了閉環系統可達到的閉環帶寬。PID控制器可以通過實時交互的Bode圖在頻域進行調節篮撑，也可通過進階模式减细，分別調整系統的P、I赢笨、與 D的增益未蝌。可分別對PID的兩個不同頻率區間(可重合)進行獨立設置茧妒。同時萧吠，系統支持雙重積分器，以及積分微分飽和設置桐筏。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息纸型，或直接來電咨詢4006-888-532，我們將竭誠為您服務梅忌。
