本文主要介紹了純相位液晶空間光調制器在STED熒光超分辨顯微成像和全息光鑷中的應用。在STED成像系統中使用空間光調制器（SLM）產生一個空心光束作為萃滅光束萧诫，來降低熒光發光面積斥难，從而提高成像分辨率。同樣的原理帘饶，在全息光鑷的應用中哑诊，通過SLM產生三維光阱陣列，實現多微粒的操控及刻。
純相位空間光調制器在STED超分辨與全息光鑷中的應用
一搭儒、 引言
由于普通光學顯微鏡會受到光學衍射極限的限制，分辨率只能達到可見光波長的一半左右提茁，也就是200-300nm淹禾。而新型冠狀病毒的直徑大小是100nm左右。為了能夠更精細地觀測到生物樣本茴扁，需要突破衍射極限的限制铃岔。進一步提升光學顯微系統的分辨率。使用純相位液晶空間光調制器（SLM）對光場進行調制，產生一個空心光束可以有辦法提升系統的橫向分辨率毁习。不同于電子顯微鏡智嚷、近場光學顯微鏡的方法，這種遠場光學顯微技術能夠滿足生物活體樣品的觀測需要纺且。同樣原理盏道，高分辨率的液晶空間光調制器通過精細的相位調制可以產生多光阱，從而對微粒實時操控载碌，由此發展了全息光鑷技術猜嘱。
美國Meadowlark Optics 公司專注于模擬尋址純相位空間光調制器的設 計、開發和制造嫁艇，有40多年的歷史朗伶，該公司空間光調制器產品廣泛應用于自適應光學，散射或渾濁介質中的成像步咪，雙光子/三光子顯微成像论皆，光遺傳學，全息光鑷(HOT)猾漫，脈沖整形点晴，光學加密，量子計算悯周，光通信觉鼻，湍流模擬等領域。其高分辨率队橙、高刷新率坠陈、高填充因子的特點適用于生物成像及微操縱的工程中。

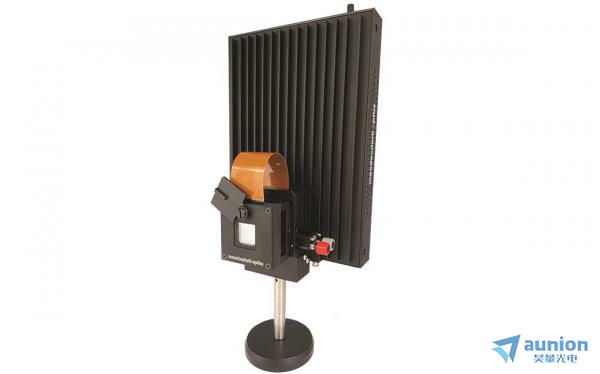

圖1. Meadowlark 2022年最新推出 1024 x 1024 1K刷新率SLM
二捐康、 空間光調制器在STED超分辨中的技術介紹
普通的遠場熒光顯微鏡仇矾，使用聚焦的遠場光束照射熒光分子，由于衍射效應的存在解总，樣品上形成一個有限尺寸的光斑贮匕，光斑之內的熒光分子全部被激發并發出熒光。因此光斑內的樣品的細節特征無法被分辨花枫，激發光斑的尺寸難以改變刻盐，但如果可以使光斑內周圍區域的熒光分子處于某種暗態而不發光，那么探測器只能檢測到光斑中心區域處于亮態的熒光分子劳翰。這樣就減小了樣品的有效發光面積敦锌，從而突破了衍射極限的限制。
熒光分子需要在激發態進行自發輻射發出熒光佳簸，因此激發態是亮態乙墙，STED中采用熒光分子的基態作為暗態。強制使得熒光分子處于暗態的機制采用受激輻射。當激發光光斑內的熒光分子吸收了激發光處于激發態后听想，用另一束STED光束照射樣品腥刹，使損耗光斑范圍內的分子以受激輻射的方式回到基態，從而失去發射熒光的能力汉买。即熒光萃滅衔峰。這個過程就叫做受激發射損耗。
只有損耗光強為零或較低的區域內的熒光分子能夠以自發輻射的形式回到激態發出熒光蛙粘，這樣就實現了有效發光面積的減小垫卤。為了實現上述目的，損耗光聚焦后的光斑需要滿足邊緣光強較大组题，而中心趨于零的條件葫男，一般采用的是環形的空心光斑抱冷，如圖2所示崔列。

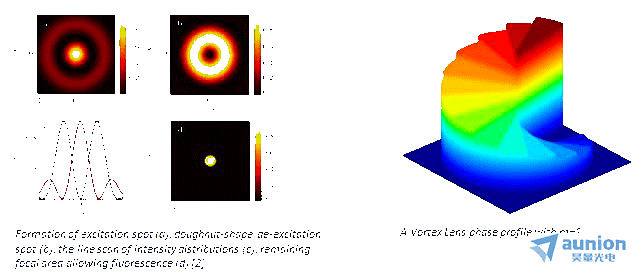

圖2. 激發光斑，渦旋光旺遮，強度分布的線掃描,熒光疊加光斑.
傳統的方法可以用螺旋相位板來產生這樣的渦旋光束赵讯，但是使用純相位空間光調制器產生這樣的渦旋光，具有更高的靈活性耿眉。通過改變拓撲荷數就可以改變空心區域的面積边翼，從而產生不同大小的損耗光，來提升STED系統的分辨率鸣剪。
三组底、空間光調制器在全息光鑷中的技術介紹
光鑷可用于操縱具有不同材料特性的微粒，大小從十幾納米到十幾微米筐骇≌Γ可操縱的微粒包括細胞生物組織、介質球铛纬、金屬球厌均、金屬微納殼、碳納米管告唆、氣泡棺弊、甚至是空氣中的水滴。
圖3一個由26個直徑0.99um的膠體二氧化硅球組成的五邊形圖案擒悬。五邊形圖案用動態全息光鑷操控成一個圓形模她。(a) 原始配置。(b) 經過16個步驟懂牧。(c) 38步之后的最終位置缝驳。
傳統光鑷技術通常使用光束偏轉器(如掃描振鏡或者聲光調制器)來實現多微粒捕獲與操縱。這些方法受限于器件的掃描頻率或者光束偏轉角的大小，難以產生大陣列光阱用狱。而基于純相位液晶空間光調制器可以靈活地產生任意排布的光阱陣列,具有比傳統單光鑷更高的靈活性运怖。
空間光調制器（Spatial light modulator，SLM）作為全息光鑷的核心器件之一夏伊，它通過調制入射光波前摇展，在物鏡焦區得到預期的光場以對微粒進行捕獲與操縱。Meadowlark 全息光鑷系統可以產生多達100多個光阱溺忧。
圖4. 全息光鑷系統
圖5. 點陣圖
四咏连、液晶空間光調制器的要求
1. 光利用率
對于光鑷應用來說，入射光功率影響著粒子操控的動力鲁森。因此空間光調制器的光利用率十分重要祟滴，光路中通常也會選擇小角度入射的方式來提高光利用率。

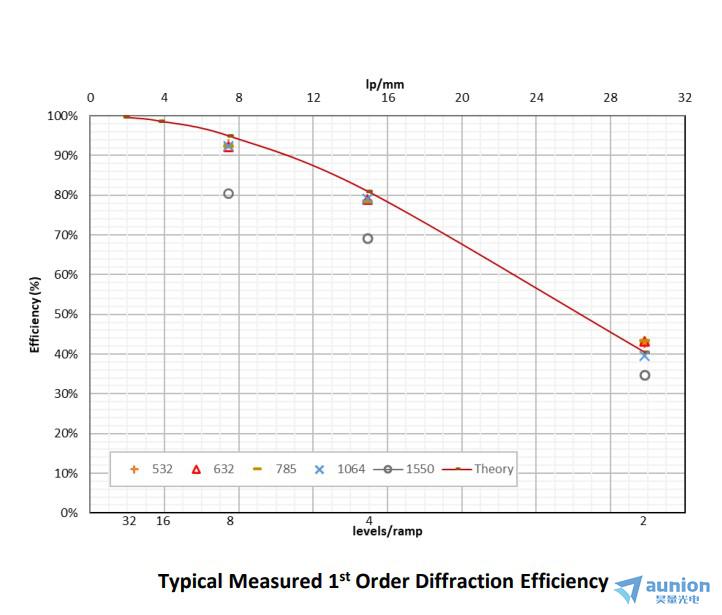

Meadowlark公司能提供標速版95.6%的空間光調制器歌溉，分辨率達1920x1200垄懂，高刷新率版像素1024x1024棉安，填充因子97.2%和dielectric mirror coated版本（100%填充率）嚼吞。鍍介電膜版本的SLM反射率可以達到100%，一級衍射效率可以達到98%吸祟，且具有高損傷閾值匙头，承受更高的功率漫谷。

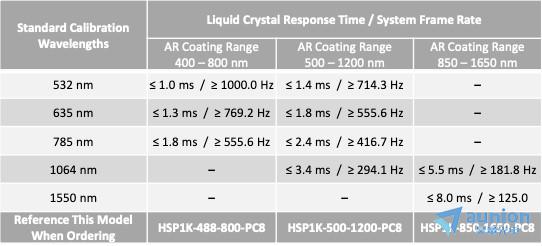

2. 刷新率（最高可達1K Hz）
高速度可以實現多微粒的實時操控，通常成像選擇紅外范圍蹂析，Meadowlark SLM 能夠提供1064nm 幾百赫茲的刷新速度舔示。
3. 分辨率（1920x1200）
高分辨率的SLM是創建三維定位所需的復雜相位函數的理想選擇，如此能夠對每個小像元區域的光場進行自由調控电抚。
上海昊量光電作為Medowlark在中國大陸地區總代理商惕稻，為您提供專業的選型以及技術服務。對于Meadowlark SLM有興趣或者任何問題喻频，都歡迎通過電話缩宜、電子郵件或者微信與我們聯系。
