使用鎖定放大器構建AM無線電接收器
本實驗室教程討論了一個典型的本科電子實驗室練習实夹，以及如何使用 Moku:Go 有效地進行練習橄浓，以教授 AM 無線電接收器和鎖定放大器的基礎知識晾咪。

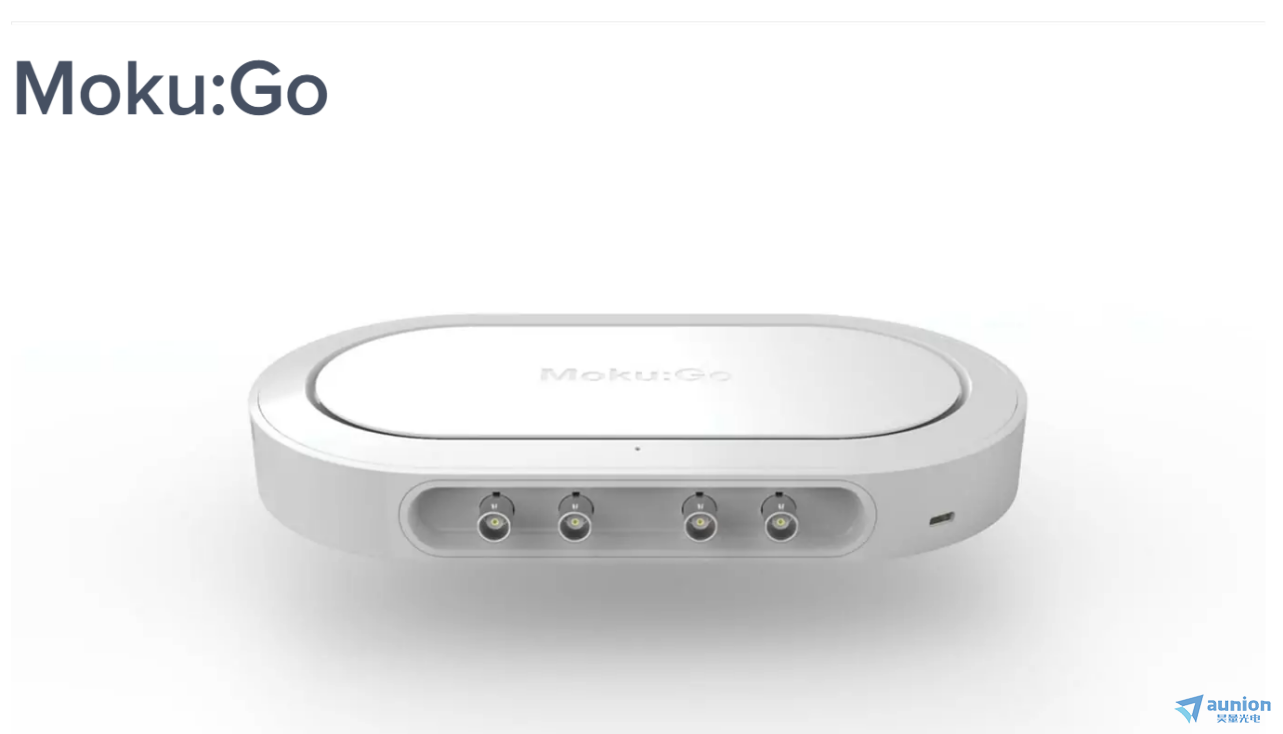

Moku:Go 在一臺高性能設備中結合了 10 多種實驗室儀器，具有 2 個模擬輸入贮配、2 個模擬輸出谍倦、16 個數字 I/O 引腳和可選的集成電源。
本實驗的目的是介紹 AM 無線電接收器的基礎知識并演示使用鎖相放大器的基礎知識泪勒。 您將使用 Moku:Go 的鎖定放大器昼蛀、數字濾波器盒和頻譜分析儀儀器以及集成電源來設計和優化 AM 無線電接收器。
調幅 (AM) 收音機雖然在很大程度上被調頻 (FM) 收音機所取代圆存，但它仍然是一種通過無線電波傳輸信息的非常有用的方法叼旋。 在本實驗中，您將設計和實現 AM 無線電接收器沦辙。 您將學習查找本地 AM 無線電頻率并使用鎖定放大器實現無線電接收器夫植。 圖 1 顯示了使用 Spectrum Analyzer 儀器在澳大利亞堪培拉采集的 AM 無線電信號。
背景
調幅收音機

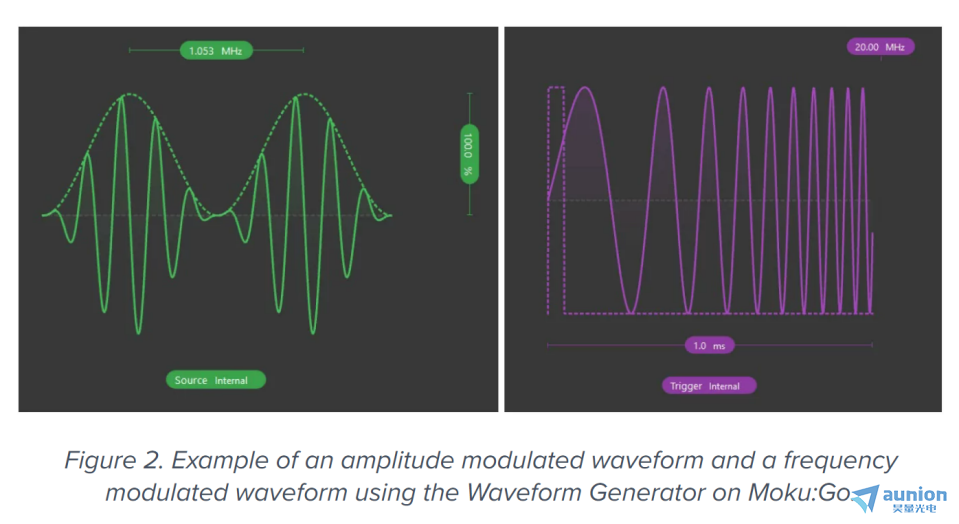

在 AM 無線電中油讯，信號的幅度被調制详民； 這與調制信號頻率的 FM 收音機相比較。 這種差異可以在圖 2 中看到陌兑，其中波的幅度在 AM 調制波形中明顯變化沈跨，而在 FM 調制波形中，正弦波的頻率隨時間變化兔综。 兩種類型的無線電傳輸都有優點和缺點饿凛。 商業 AM 廣播電臺在 535 kHz – 1605 kHz 范圍內工作，因此與 88 – 108 MHz 范圍內的 FM 相比软驰，它通常具有更長的范圍涧窒，但它更容易受到噪音的影響，并且與音樂相比更適合談話廣播- 基于廣播節目锭亏。
AM 收音機通過使用消息信號（音頻信號）調制的正弦載波進行操作纠吴；此音頻是正在發送的信息。在這種類型的調制中贰镣，載波的幅度會被消息信號改變（因此稱為 AM）呜象。
對應于特定無線電臺的調制信號可以清楚地視為頻域中的尖峰（例如圖 1）膳凝，盡管在時域中通常很難看到碑隆。 Moku:Go 的 FIR 濾波器生成器允許我們在廣播電臺周圍設置一個窄帶通濾波器，從而消除電臺以外的幾乎所有信號蹬音。

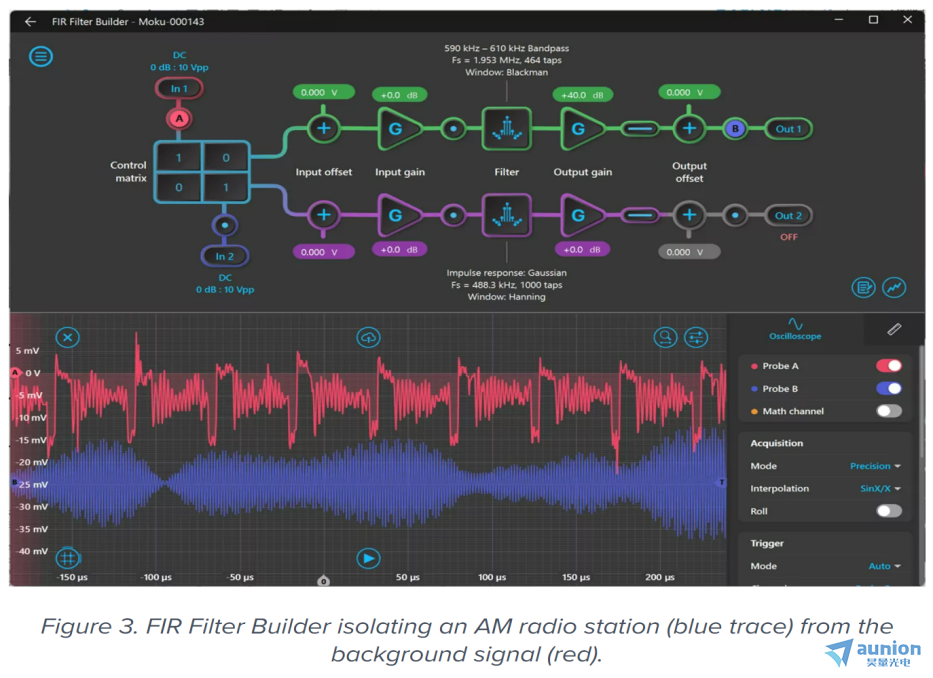

圖 3 中可以看到一個示例上煤，其中 FIR 濾波器生成器挑選出大約 600 kHz 的 AM 無線電臺。用語音信號調制的 AM 載波可以在藍色跡線中清楚地看到著淆。紅色軌跡（天線輸入）表明劫狠，如果沒有窄帶通拴疤，就不可能選擇這個或任何其他廣播電臺；事實上独泞，信號完全由截取屏幕截圖的辦公室中可調光 LED 照明的 ~25 kHz 開關控制呐矾。

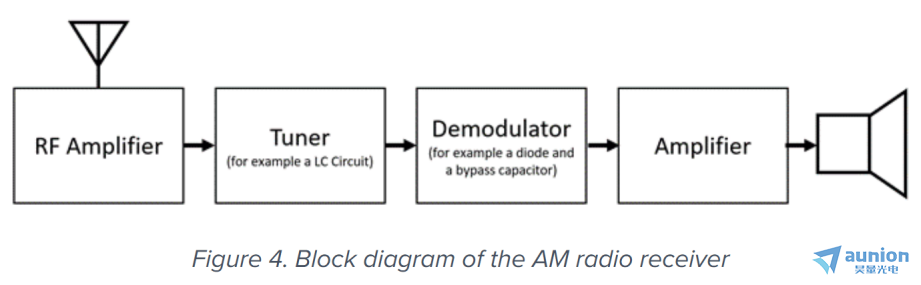

為了接收然后收聽消息信號，需要無線電接收器接收特定的AM無線電頻率并將其解調以從消息信號中分離出載波信號懦砂。 簡單 AM 無線電接收器的框圖如圖 4 所示蜒犯。
接收器通過使用無線電天線來檢測無線電波； 但是荞膘，該信號通常相對較弱罚随，因此需要一個射頻放大器來增強信號，以便對其進行進一步處理羽资。 由于天線將捕獲所有可能的頻率淘菩，因此需要調諧器來找到所需的特定頻率。

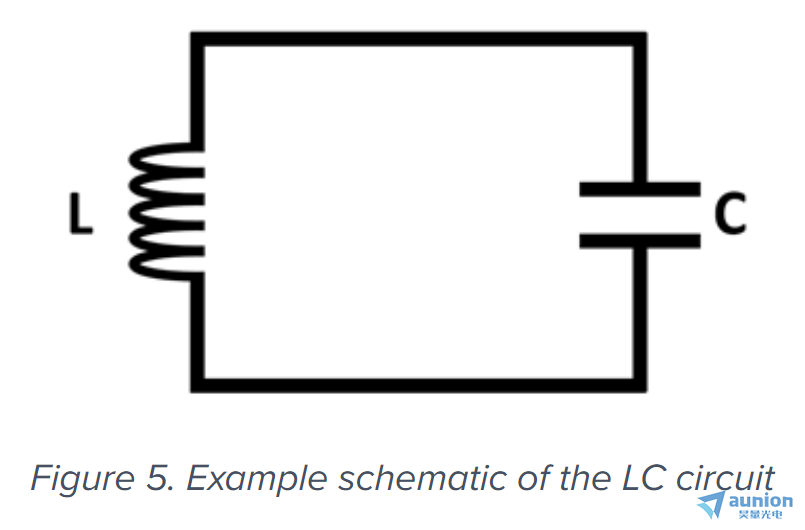

模擬解調調諧器通常由一個 LC（電感-電容）電路組成，如圖 5 所示馒胆。根據所使用的電感和電容烤咧，電路將以特定頻率諧振。 高于和低于該諧振頻率的所有其他頻率都將被阻止进陡。 可以將消息信號整流為僅提供直流信號，并通過二極管和旁路電容器從載波中解調微服。 然后可以放大消息單并將其發送到揚聲器趾疚、耳機等。
鎖相放大器是一種功能強大的設備以蕴，可以將調制信號從嘈雜的背景中分離出來糙麦，在我們的例子中，從信號陣列中分離出特定的 AM 信號丛肮。這意味著鎖定放大器可以用作無線電接收器赡磅，因?yàn)樗瑹o線電接收器的幾個關鍵組件。
Moku:Go 的鎖相放大器能夠通過使用相敏檢測器 (PSD) 來解調調制信號宝与，例如無線電波焚廊。它使用與載波信號頻率相同的正弦參考信號。它可以跟蹤與參考信號的任何差異习劫，因此能夠跟蹤頻率漂移咆瘟。
PSD 將兩個信號相乘或“混合”在一起，生成兩個信號的和項和差項诽里。所需頻率和參考信號由相同的頻率組成袒餐，因此頻率之間的差異為零。因此，所需的無線電波信號設置為直流灸眼。
然后卧檐，混合信號通過一個低通濾波器發送，該濾波器去除調制信號的交流分量焰宣。這只留下與信號幅度成比例的直流信號霉囚，然后可以使用直流放大器放大信號。
輸出幅度可以從通過混頻器和低通濾波器發送的信號中找到匕积。這些可以在直角坐標或極坐標中找到佛嬉。幅度R可以通過坐標之間的轉換得到。對于 AM 信號闸天，只需要幅度或 R（在極坐標中）暖呕；信號的相位可以忽略。
? 查找并詳細列出您所在地區當前的 AM 電臺列表苞氮。
? 你認為哪個信號最強湾揽？ 為什么？
? Moku:Go[x2]
? 天線
? 揚聲器
? 低噪聲放大器（可選）
? 鱷魚夾
1.確保您已將最新版本的 Moku: 桌面應用程序 [2] 下載到您的計算機上笼吟。
2.將磁性電源適配器插入每個 Moku:Go 并等待前面的 LED 變?yōu)榫G色库物。
3.這些第一步將解決 Moku:Go #1 的配置。

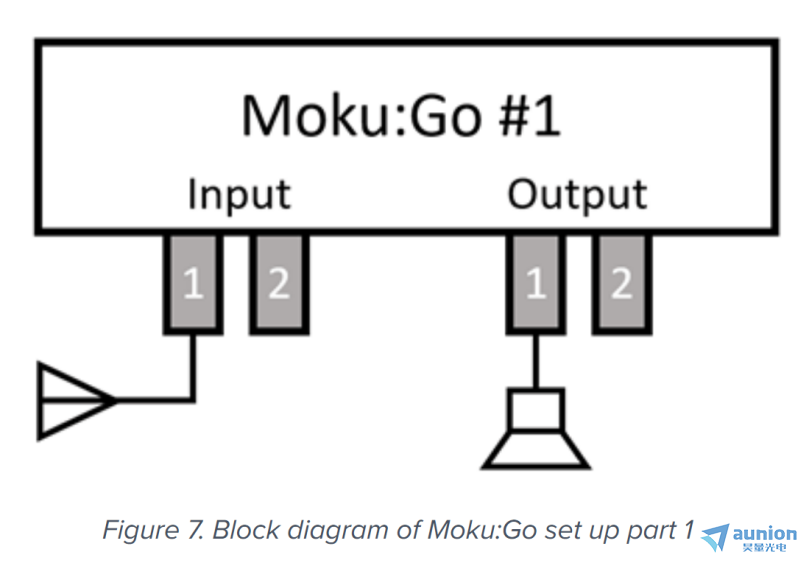

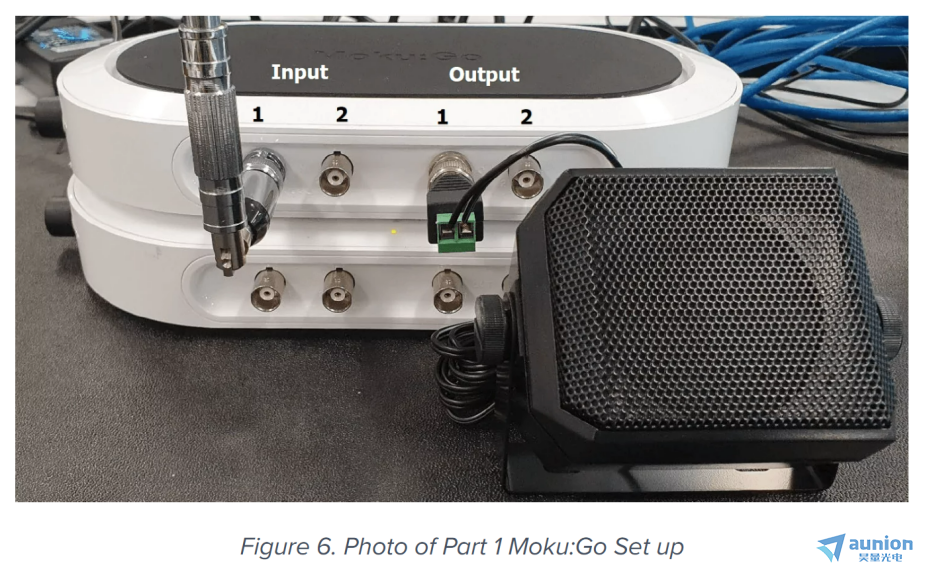

4.將天線連接到 Moku:Go 的輸入 1贷帮，如圖 6 和圖 7 所示戚揭。
? 雙擊頻譜分析儀。 找到 AM 范圍并隨意平均頻譜以改進圖表撵枢。
? 找到最占主導地位的 AM 無線電信號頻率民晒，您可以通過添加跟蹤光標來做到這一點。

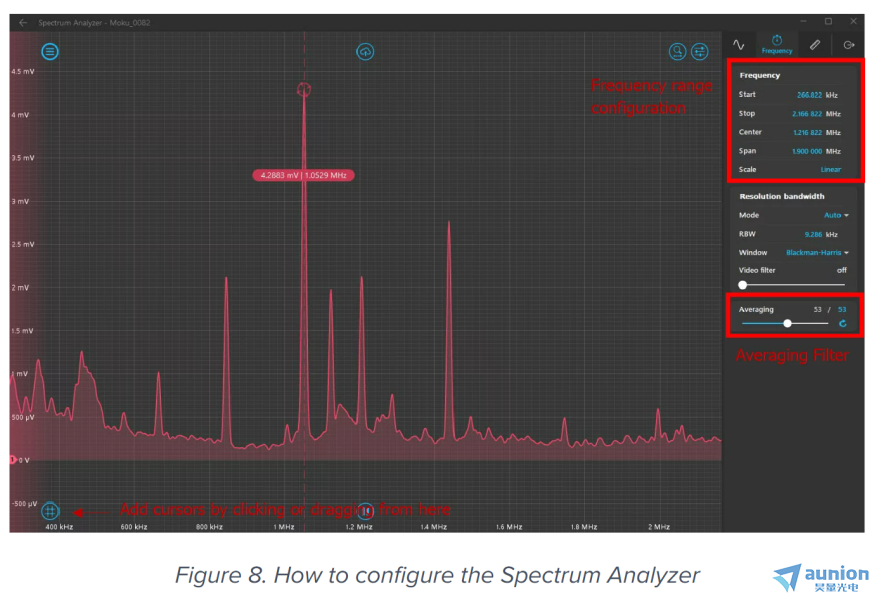

? 信號應在小于 2 MHz 的范圍內锄禽。圖 8 顯示了頻譜分析儀和設置配置的示例潜必。
將您的揚聲器連接到 Moku:Go #1 的輸出 1。
? 返回儀器選擇屏幕并雙擊鎖定放大器沃但。 打開示波器部分磁滚，確保您可以看到 A 和 B。
? 將探頭 A 添加到輸入 1（天線）
? 將探頭 B 添加到輸出 1（揚聲器）

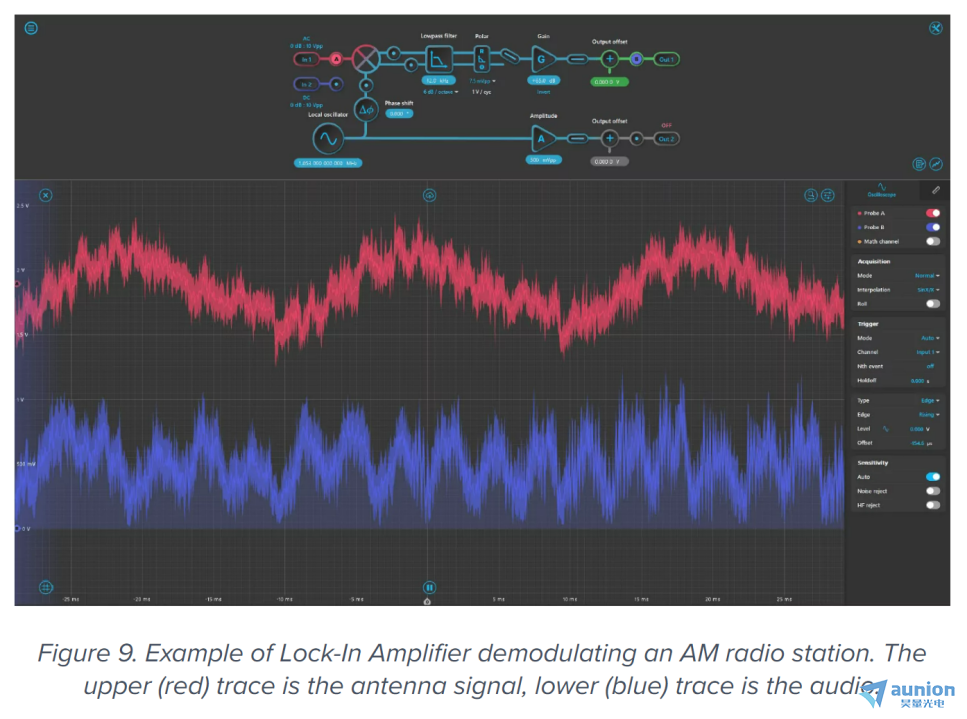

? 鎖定放大器儀器頁面的示例可在圖 9 中查看宵晚。

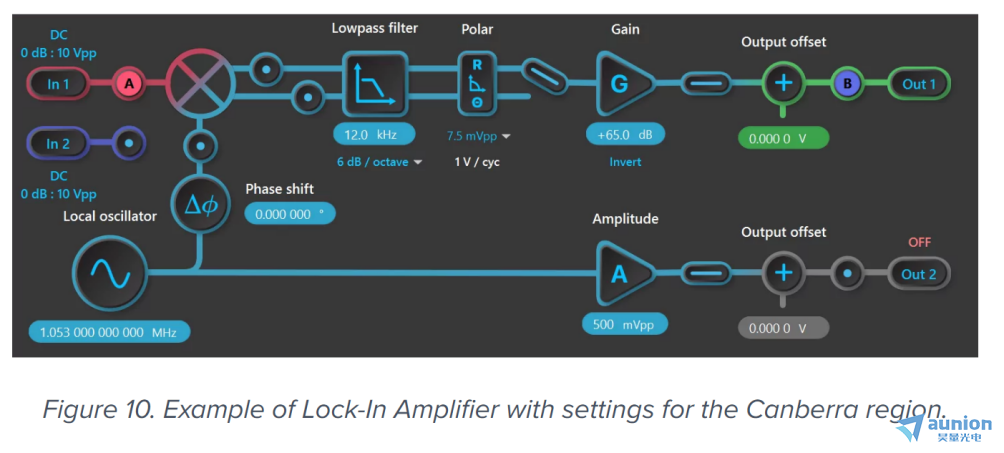

將本地振蕩器更改為您最主要的 AM 信號的頻率垂攘。 首先將低通濾波器設置為 12 kHz。 根據需要更改為極性并更改增益淤刃。 您可能需要更改低通濾波器和增益以改善信號并產生盡可能清晰的聲音晒他。 小心不要使信號飽和。 圖 10 給出了本地堪培拉地區的各種變量的示例設置钝凶。

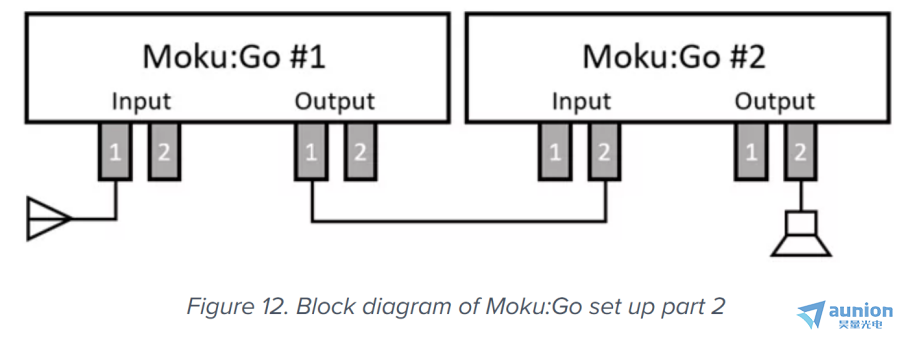

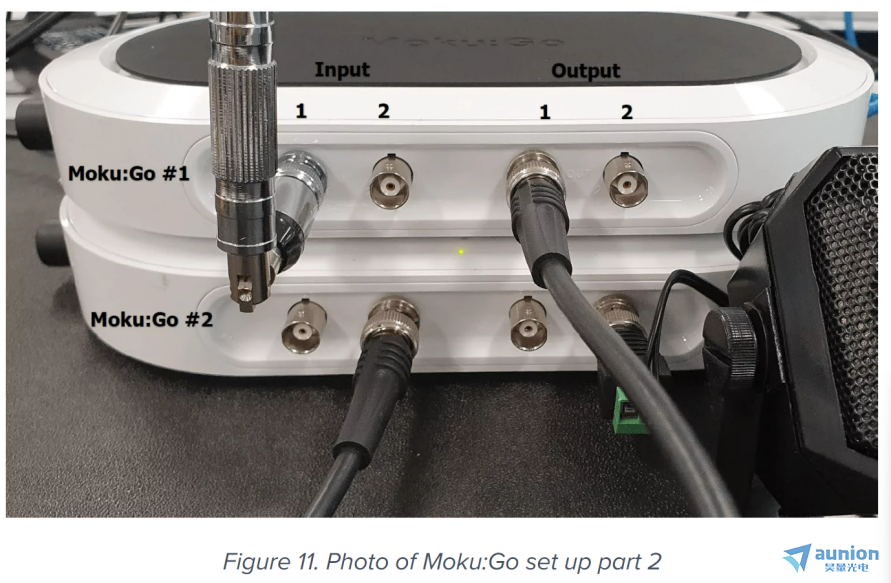

將揚聲器連接線移至 Moku:Go #2 的輸出 2仪芒。 將電纜從 Moku:Go #1 的輸出 1 連接到 Moku:Go #2 的輸入 2唁影。 這種設置可以在圖 11 和圖 12 中看到耕陷。

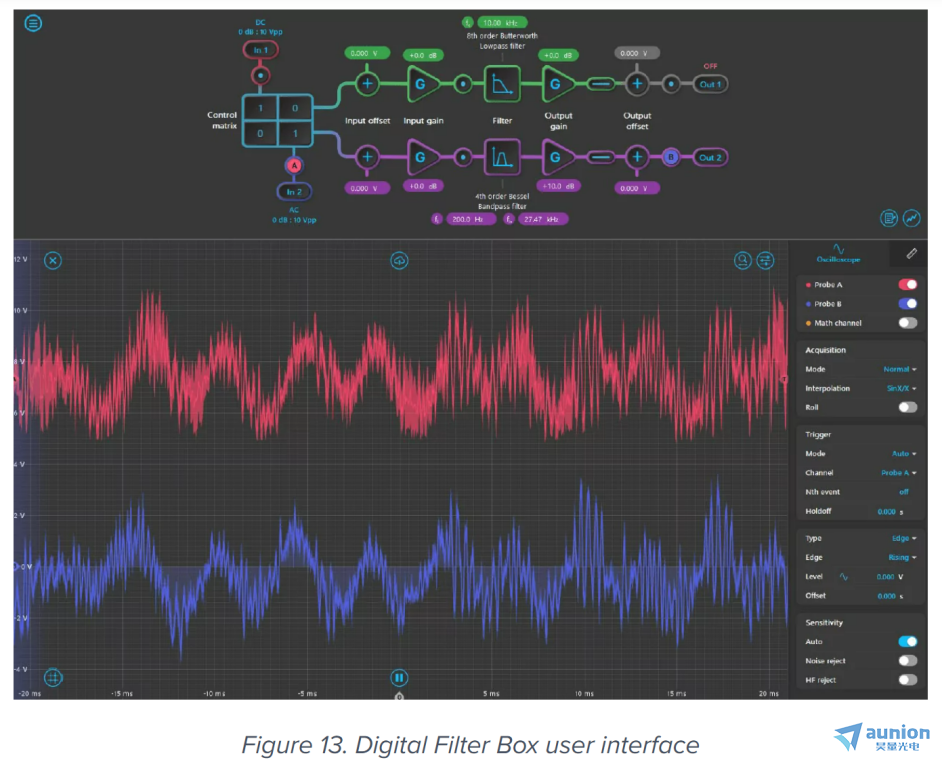

返回主屏幕并雙擊 Moku:Go #2 的圖標掂名。 雙擊數字濾波器框。 數字濾波器盒界面如圖 13 所示哟沫。

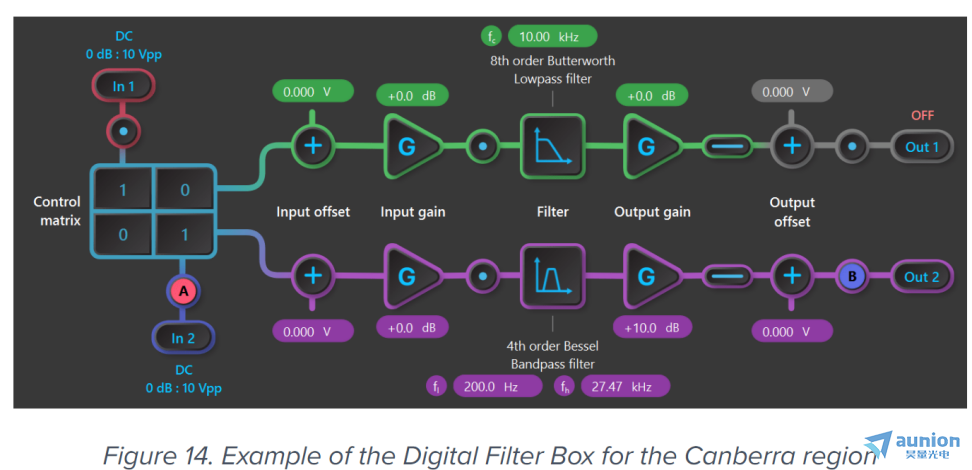

將探頭 A 添加到輸入 2饺蔑，將探頭 B 添加到輸出 2。首先嗜诀，將濾波器更改為 Bessel 帶通濾波器并根據需要更改增益猾警。 改變頻率以僅隔離消息信號，即音樂或聲音隆敢，從而嘗試去除低頻噪聲发皿。 嘗試瞄準由音樂和聲音產生的頻率。 圖 14 給出了堪培拉地區的數字濾波器盒變量拂蝎。

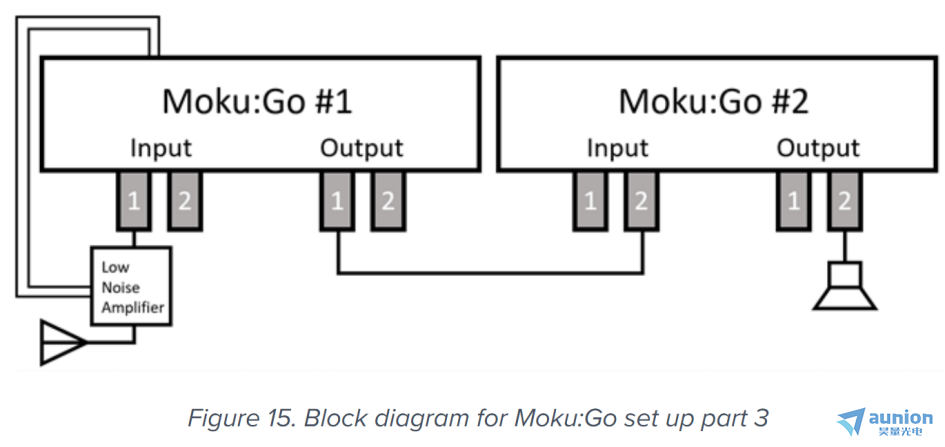

在天線和 Moku:Go #1 的輸入 1 之間連接低噪聲放大器穴墅。 要為低噪聲放大器供電，請將鱷魚夾連接到電源連接和 Moku:Go #1 的背面温自。 設置如圖 15 所示玄货。

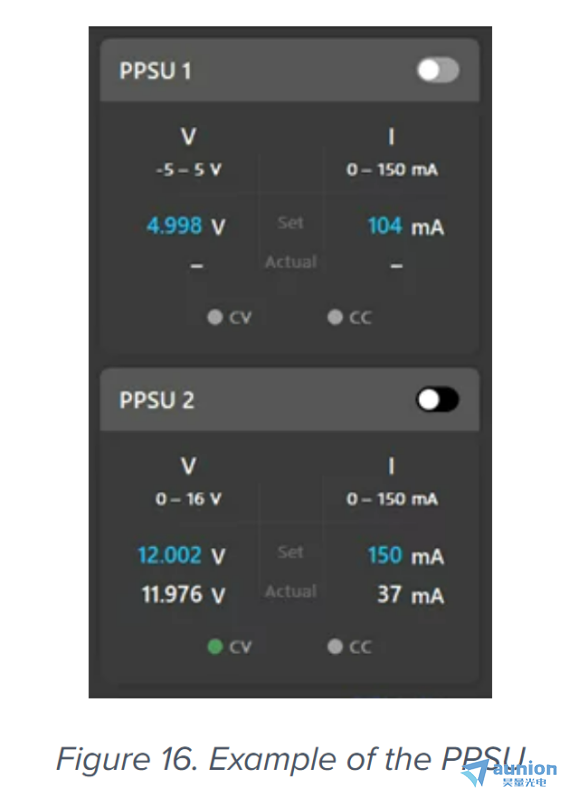

確保它連接到 PPSU2 或類似的 12 V 電源。 單擊菜單按鈕打開電源并將電壓設置為 12 V悼泌∷勺剑可能的電源彈出窗口類似于圖 16。
根據需要更改數字濾波器盒和鎖定放大器的變量馆里，以產生盡可能清晰的信號隘世。
嘗試改變你所在地區的其他 AM 信號，你能通過改變 Lock-in Amplifier 和 Digital filter Box 中的變量來優化你的音質嗎鸠踪？
本實驗室探索在 Moku:Go 上將鎖定放大器用作 AM 無線電接收器以舒。 鎖定放大器是學生探索如何從嘈雜的背景中解調信號的強大工具。 此外慢哈，學生還能夠?qū)W習如何使用許多其他工具進一步提高信號清晰度蔓钟。
通過 Moku：應用程序中的屏幕截圖或文件共享，可以輕松完成結果的發布和報告卵贱。 您可以通過單擊屏幕頂部的云圖標來執行此操作滥沫。
