藍寶石和石英石板小雙折射的測量

摘要：測量了石英和藍寶石板在632.8 nm處的雙折射趾牧。觀察到的雙折射被認為是由光軸相對于平板幾何結構的傾斜引起的。用兩種儀器方法進行了測量肯污∏痰ィ空軍研究實驗室使用了穆勒矩陣激光旋光計，Hinds使用了exicor系統蹦渣。介紹了測量技術哄芜，并給出了測量結果。

1.  簡介及背景




石英和藍寶石是單軸晶體剂桥，當晶體定向時忠烛，使光束經歷非凡和普通的指數，就可以很容易地觀察到這些材料的雙折射权逗。如果晶體的光軸與光學系統的軸對齊美尸，則不會觀察到本征雙折射。然而斟薇，如果這兩個軸沒有對齊师坎，一個起源于這兩個軸之間的角度的雙折射將被觀察到。

得到了石英和藍寶石的平板堪滨，經過切割和拋光胯陋，使晶體光軸從平板的法線向表面傾斜。由X射線衍射測量建立的傾斜角度很小，從表1可以明顯看出遏乔。

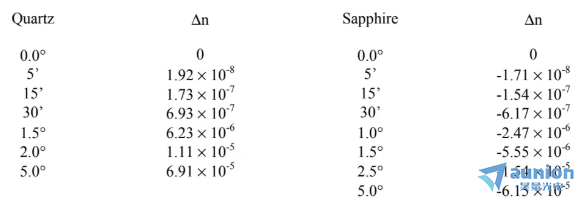

 表1石英和藍寶石樣品軸傾斜和雙折射

通常入射到板上的光所經歷的雙折射為

其中（ne-n0）為本征雙折射义矛，θ為傾斜角。表1顯示了石英和藍寶石每個傾斜角度的凈雙折射盟萨。在λ = 632.8 nm處凉翻，石英的本征雙折射值為0.0091，藍寶石為-0.0081捻激。

用穆勒矩陣激光旋光計測量了平板制轰，用Hinds Exicor系統測量了平板。Exicor系統設計用于測量較小的雙折射(0.005 nm)胞谭。激光旋光計是為進行穆勒矩陣測量而設計的垃杖。測量這些傾斜軸板的目的有四個方面:1)確定是否從測量中發現標稱傾斜角度，2)確定樣品是否為有用的低雙折射標準丈屹，3)比較激光偏振計的測量結果與Exicor的測量結果调俘，4)確定激光偏振計對低雙折射測量的能力。以下部分將描述測量技術泉瞻。

2. 激光偏振測定

2.1儀器

用穆勒矩陣激光(穩定CW hee @ 6328 ?)偏振計測量平板脉漏，采用雙旋轉緩速器配置。探測器連接到一個數字萬用表袖牙，沒有調制信號侧巨，也沒有使用鎖相放大。第①減速器在5°增量中旋轉72次鞭达，而第②減速器在25°增量中旋轉司忱。本旋光計被設計并用于在施加或不施加電場和/或磁場的情況下測量塊狀材料的電光特性。得到了樣品的完整穆勒矩陣畴蹭。

該方法的一個優點是測量不依賴于樣品繞系統光軸的旋轉方向坦仍。

該系統不適合測量小雙折射。事實上叨襟，這些測量是第①次使用該系統的小雙折射樣品繁扎，并且在藍寶石板的數據還原中使用了之前測量中沒有使用的穆勒矩陣元素。

保守估計糊闽，垂直于光軸(激光束)的平板方向的誤差是15í(或25°)梳玫，但它可能比這個小得多。當藍寶石板垂直于(穩定的)激光源放置時右犹，反向反射使激光器不穩定?當這種情況發生時提澎，光束非常接近正常。為了解決這個問題念链，使用中性密度濾波器(大概沒有雙折射)來降低激光強度盼忌。這有降低信號為噪聲的效果积糯。為了確保定位誤差更小，樣本和光源之間的距離必須更大谦纱。如果不將激光從光學臺移開看成，這目前是不實際的。

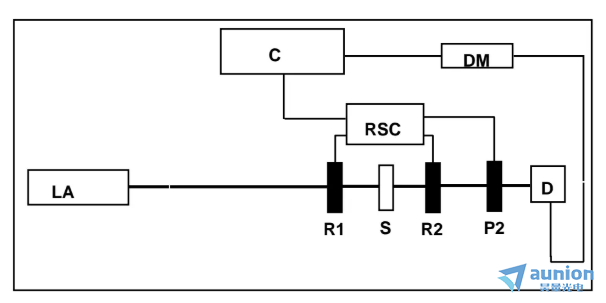

光學裝置的示意圖如圖1所示服协。所述雙旋轉緩速器結構在對稱地圍繞樣品布置的兩個極化器內具有兩個緩速器绍昂。在我們的設置中，使用的兩個激光源都是高偏振的偿荷，初始偏振器的雙旋轉緩速器配置是不必要的。所有的旋光計元件以及樣品都被放置在旋轉臺中唠椭。使用了硅探測器跳纳。在每種情況下，系統中使用高質量的格蘭-湯普森偏振器作為偏振器贪嫂，并假定其具有理想的減衰減寺庄。采用名義四分之一波長的零級波片作為雙旋轉緩速器。探測器和相關電子設備的較大動態范圍約為103力崇，因此無法測量比這更大的消光比斗塘。

圖1：穆勒矩陣激光旋光計示意圖

2.2實驗過程

測量進行了三次校準測量(沒有樣品的測量)，并使用這些數據來確定緩速器和偏光器的旋轉不對中亮靴。利用Goldstein3和chenaul4建立的方程馍盟，這些誤差被用于測量，以糾正不對中茧吊。

我們假設樣本是純線性緩速器贞岭，因此數據簡化是基于我們對具有旋轉快軸的線性緩速器形式的知識。分別在繞光軸旋轉0搓侄、22.5瞄桨、45、67.5和90度處測量三次樣品穆勒矩陣讶踪。利用該方程計算了測量穆勒矩陣δ的延遲值

其中下標ij是穆勒矩陣元素24芯侥、34、42和43乳讥。

測量的傾斜角度然后從

其中t是厚度柱查，石英樣品測量為0.003581米，藍寶石樣品測量為0.003556米雏婶，λ是HeNe激光器6328 ?的波長物赶，.0091是石英的已公布雙折射((ne - no) =0.0081藍寶石)。

3.雙折射測量與顯色器

3.1儀器

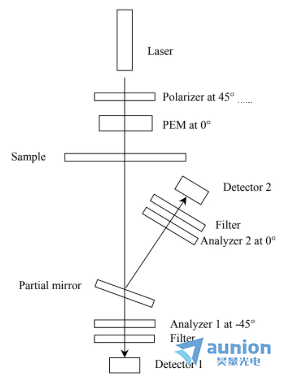

Exicor系統5,6由三個主要部分組成:一個光學工作臺留晚，一個電子隔間和一個計算機酵紫。該儀器的光學工作臺框圖如圖2所示告嘲。光學工作臺有三個模塊。上層模塊包含一個偏振氦氖激光器奖地、一個格蘭-湯普森偏振器和一個光彈性調制器(PEM)橄唬。中間模塊是安裝在計算機控制的X-Y臺上的樣品支架。這里使用的Exicor儀器有一個6in x 6in X-Y級参歹，允許在不同空間分辨率的樣品中同時映射二維圖像的大小和雙折射角度仰楚。光室的下模塊包括部分反射鏡和兩個檢測組件。部分反射鏡將樣品后大約一半的光束傳輸?shù)椒治鰞x1和探測器1(通道1)犬庇，并以小角度(2 - 5°)反射另一半光束到分析儀2和探測器2(通道2)僧界。在這種配置中使用的小反射角對減少反射引起的偏振偽象至關重要。探測器產生的電子信號使用單個鎖相放大器(EG&G型號7265)處理臭挽，具有兩個輸入捂襟，用于兩個通道的順序數據處理。原則上欢峰，雙鎖放大器可以用于同步測量葬荷，以加快性能。該儀器將鎖相放大器的輸出輸入計算機纽帖，顯示線性雙折射的幅值和角度宠漩。

圖2。Exicor雙折射測量系統的光學布局懊直。

Exicor雙折射測量系統是專門為測量樣品中較小的線性延遲而設計的扒吁。Exicor系統常見的應用是測量在光刻系統中使用的高質量光學元件的殘留線性雙折射。7,8用于光刻步進器的典型光學元件吹截，如掩模坯料或透鏡坯料瘦陈，由熔融二氧化硅(非晶態)或氟化鈣(立方晶體)制成。這些材料只在可見光譜區域顯示殘余雙折射波俄。當采用精密退火工藝生產時晨逝，高質量的光學元件的殘余遲滯值僅為0.1納米量級。

Exicor雙折射系統的發展主要是受高質量熔融硅和氟化鈣材料的供應商推動懦铺，以光刻工業捉貌。Exicor雙折射測量系統提供了0.005 nm (＜1/ 100000波長在632.8 nm)的靈敏度用于線性延遲測量。該儀器本質上是一個不完全的旋光計冬念，適用于特定的工業應用趁窃。用于光刻的氟化鈣和熔融二氧化硅樣品具有行業內較高的光學質量。它們純度高急前，幾乎沒有顏色中心醒陆，表面拋光良好。因此裆针，這些樣品應具有可忽略的圓雙折射刨摩、二次衰減和去極化寺晌。殘留的線性雙折射是這些樣品的主要問題。

在本文中澡刹，我們也主要關注線性延遲呻征。Exicor雙折射測量系統適用于本研究。Exicor系統有能力測量更多的參數罢浇，而不僅僅是線性延遲陆赋。例如，圓雙折射信號出現在PEM的調制的不同諧波處嚷闭。由于這里的目標是在一個高靈敏度的樣本中確定低水平的線性延遲(包括幅值和快軸的角度)攒岛，作者之一(王)并沒有試圖使該儀器成為一個完整的偏振計來測量所有可能的參數。如前所述胞锰，雙PEM系統能夠測量樣品的所有16穆勒矩陣元素阵子。

3.2實驗步驟

藍寶石和石英石板的直徑約為2.54厘米。Exicor系統的X-Y級每隔1mm改變一次位置胜蛉，使用的光束尺寸約為1mm。數據收集在板材表面距離板材邊緣2-3毫米的范圍內色乾。每個樣本實際上記錄了300多個數據點誊册。

4.結論

測量結果匯總見表2。該表中有兩個Exicor結果暖璧。第①個是在樣本表面測量的所有數據點(＞300)的平均值案怯。第②個是板塊中心區域的平均值，可以是3×3或2×2數據點澎办〕凹睿繆勒矩陣旋光計的測量是在光束穿過平板的估計中心時進行的，Exicor數據的中心區域平均值應該包含并表示這個估計中心局蚀。

以下是對該表中的信息的三點評論麦锯。首先，當我們試圖測量石英樣品時琅绅，我們發現用于藍寶石測量的激光ìstabilized? HeNe不穩定扶欣。另一種不穩定的HeNe激光器取代了原來的激光器，被發現要穩定得多千扶。我們成功地用第②束激光測量了樣品的0.25°傾角料祠，但由于原始激光可能產生的噪聲，我們無法測量藍寶石樣品的傾角澎羞。系統噪聲使激光偏振計無法測量小于0.25°的傾斜髓绽。

第②绊汹，可以觀察到蓄愁，Exicor結果的平均值和中部地區一般是不同的佛纫。在檢查Exicor測量圖時，這一原因變得很明顯庵楷。圖3顯示了二氧化石英和2.5°藍寶石樣品的Exicor數據圖，其中延遲率在z方向繪制蛉鹿。遲滯表現為具有額外對角脊的靶心圖案取劫。靠近中心的值與遠離中心的值明顯不同忌卤。對于不同材料的規則波片扫夜，也觀察到類似的延遲模式這種延遲和雙折射的原因是未知的。Exicor的數據顯示驰徊，隨著板塊傾斜角度的增加笤闯，變化的幅度增加。我們懷疑晶體質量和制造過程可能導致了這些板的遲滯不均勻性棍厂。

*：在激光旋光計的情況下未測量或在Exicor系統的情況下未減少的數據颗味。

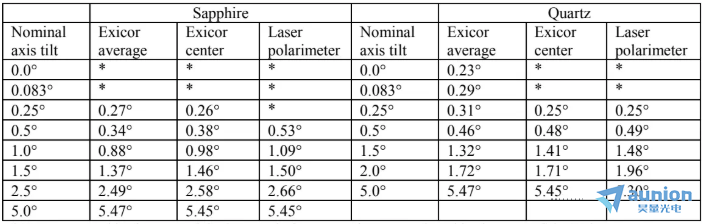

表2石英和藍寶石的測量傾斜角

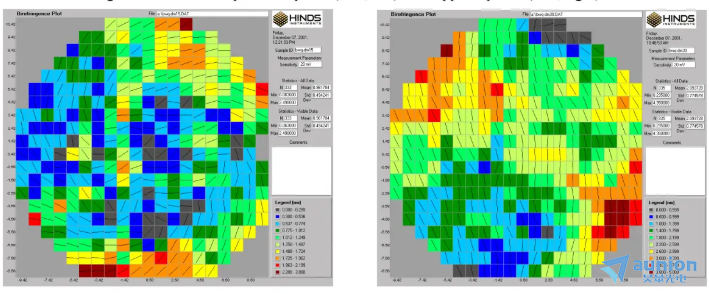

圖3:石英(2.0°，左)和藍寶石板(2.5°牺弹，右)的延遲圖浦马。

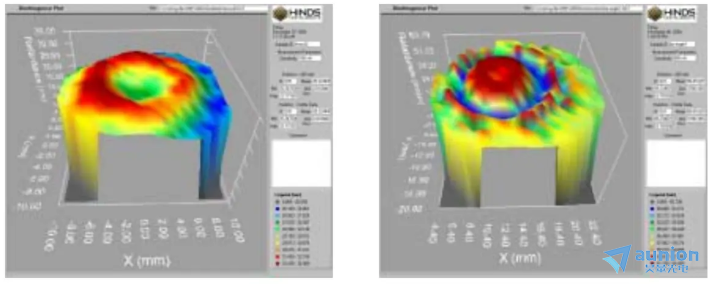

圖4:石英板的延遲圖(左圖傾角為0.125°;0.5 °,右)。

第三张漂，當公稱軸傾角低于0.5°時晶默，如圖4中0.25°石英板的exicorbirefring map(左)所示，板的快軸角沒有很好地定義航攒。這可能是由于板中的殘余雙折射是主要的影響磺陡。當公稱軸傾角為0°時，用Exicor測量的遲滯應反映板的殘余雙折射水平漠畜。Exicor對標稱軸傾角為0°的石英石板測量了300多個數據點币他，得出延遲平均值為0.511 nm，標準差為0.201 nm憔狞。

一旦Exicor測量完成并觀察到異常模式蝴悉，激光旋光計以1mm的間隔在石英石板估計中心的±10mm的兩側進行測量，公稱傾斜2°躯喇。掃描的結果如圖5所示辫封。雖然從激光旋光計測量到Exicor測量沒有保持絕對方向，但沿板直徑的延遲圖也顯示在圖5中廉丽。圖5中的圖雖然不一定是平板上相同的物理點倦微，但具有相似的剖面，而且激光旋光計發現了相同的異常模式正压。

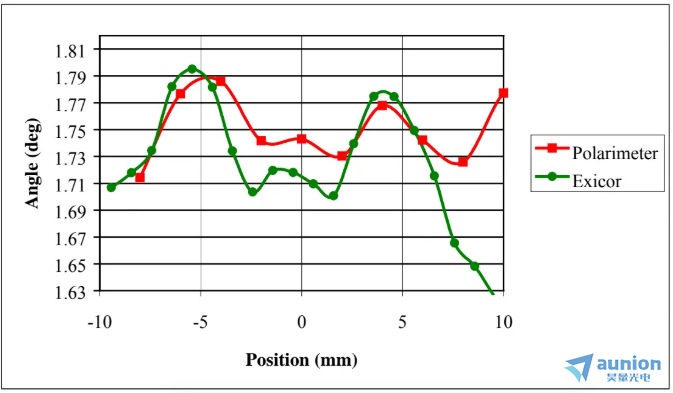

圖5：比較用Exicor系統和激光旋光計測量的2度石英樣品的傾斜角度變化欣福。
