點衍射干涉儀的精度檢驗方法

點衍射干涉儀（Point Diffraction interferometer，PDI）是一種基于衍射干涉原理的光學測量設備负懦。它利用激光束小孔后產生接近理想的點光源對物體表面進行測量筒捺，可以實現對物體形狀、表面粗糙度纸厉、折射率等參數的高精度測量系吭。點衍射干涉儀不需要標準參考件，可以用于高精度面型的檢測颗品，是一種非常重要的高精度測量儀器肯尺。

1.1測試光路

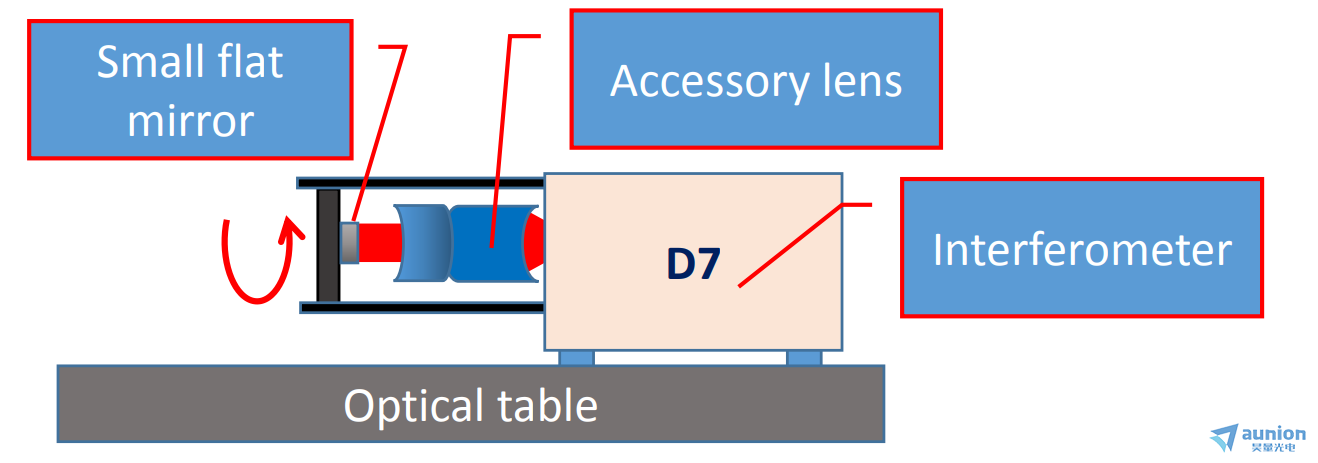

測試系統主要由D7點衍射干涉儀主機，準直器躯枢，5mm口徑鋁鏡则吟，光學平臺等構成。

1.2 測試環境

溫度： 21℃±1℃锄蹂；

濕度： 30%-70%

1.3 絕對精度檢測（Accuracy）



絕對精度的檢測采用波前均方根差（wavefront RMS differential 氓仲，WRMSD）的計算方法，WRMSD是干涉儀穩定性和測量有效性的嚴格標準。它定義為所有測量波前差異的均方差加上2X均方差的測量集敬扛，并定義為所有測量波前的平均值的綜合參考晰洒。

測試步驟：

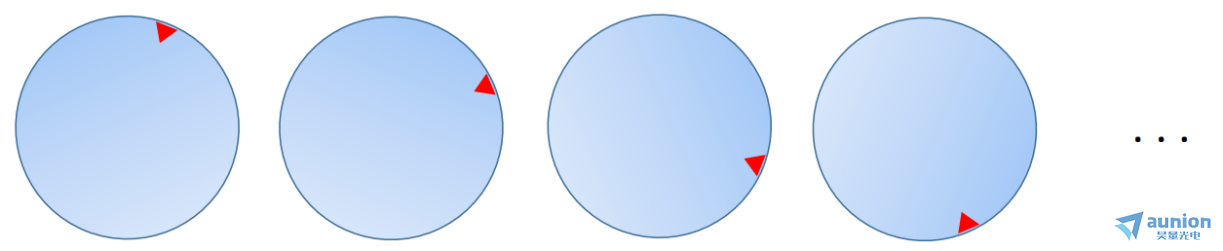

1） 測試部分從0°開始繞光軸以45°步長旋轉8次進行測量。旋轉是必要的舔哪，以排除測量系統設置引起的所有旋轉不對稱像差欢顷。

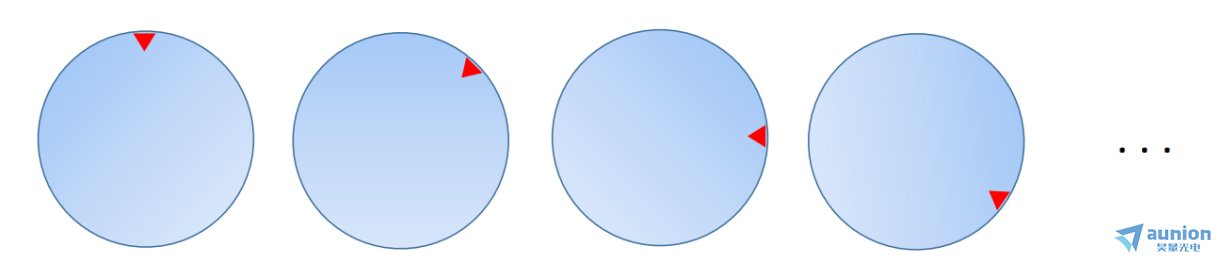

2） 測試部分從22.5°開始繞光軸以45°步長旋轉8次進行測量。

3） 在沒有平滑的情況下處理干涉圖后捉蚤，從0°開始的8個波前進行平均計算抬驴，得到平均波前WF0AVG_0，然后從22.5°開始的8個波前也進行平均計算缆巧，得到平均波前WF0AVG_225布持。

4） 計算WF0AVG_0和WF0AVG_225的差異，得到絕對精度陕悬。

上海昊量光電設備有限公司銷售的點衍射干涉儀题暖，型號D7在客戶（南方科技大學）現場進行了干涉儀精度的檢測，實驗測得該干涉儀的精度為0.707nm RMS 捉超。

產品鏈接：http://www.wjjzl.com/details-1071.html

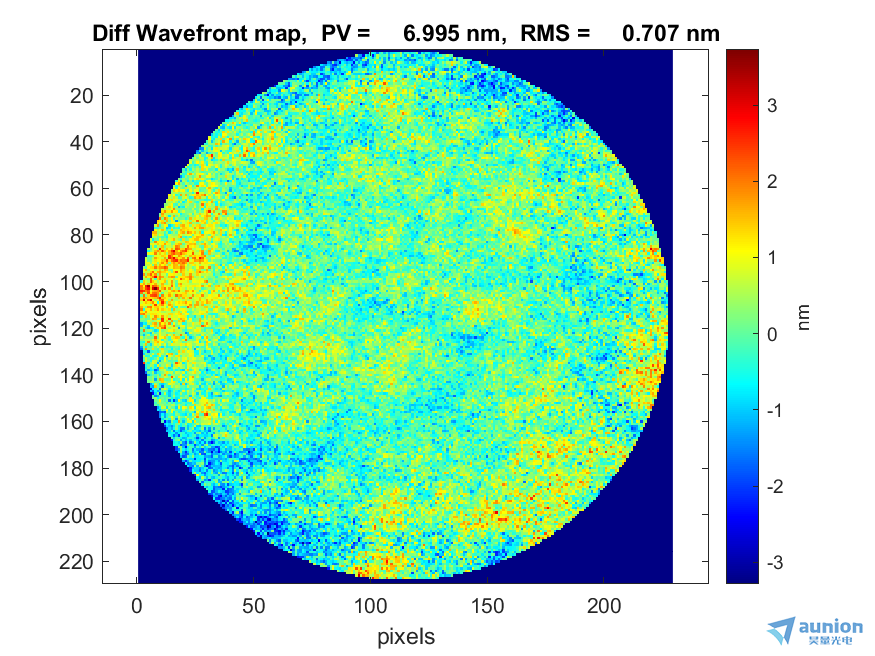

圖1 絕對精度檢測結果

1.4 重復精度檢測（Repeatability）

重復精度的檢測采用波前均方根差（wavefront RMS differential 胧卤，WRMSD）的計算方法。對如下圖2的波前進行重復性測量拼岳，共計測量30組枝誊，每組測量5次。選取1,3,5,7…29奇數組的數據進行平均惜纸，得到平均波前WF0AVG_29叶撒，選取2,4,6,8…30偶數組的數據進行平均，得到平均波前WF0AVG_30耐版。計算WF0AVG_0和WF0AVG_225的差異祠够，得到重復精度。

上海昊量光電設備有限公司銷售的愛沙尼亞Difrotec公司的點衍射干涉儀的重復精度粪牲，經過測量計算古瓤，重復精度為：0.25nm RMS(λ/2500)，如下圖3腺阳。

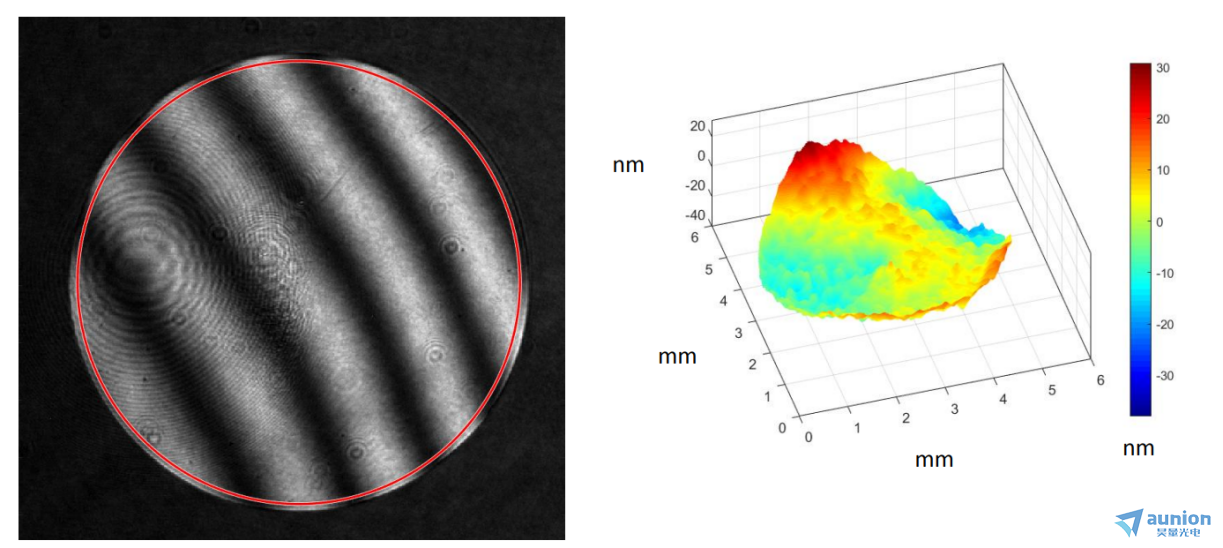

圖2 鋁鏡面型3D圖

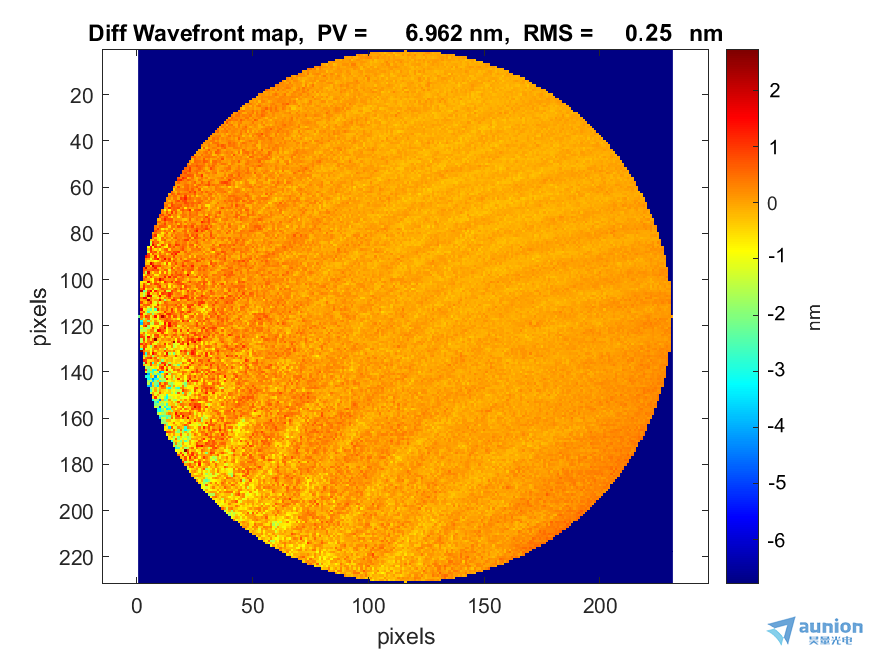

圖3 重復精度檢測結果

1.5 干涉儀系統配置

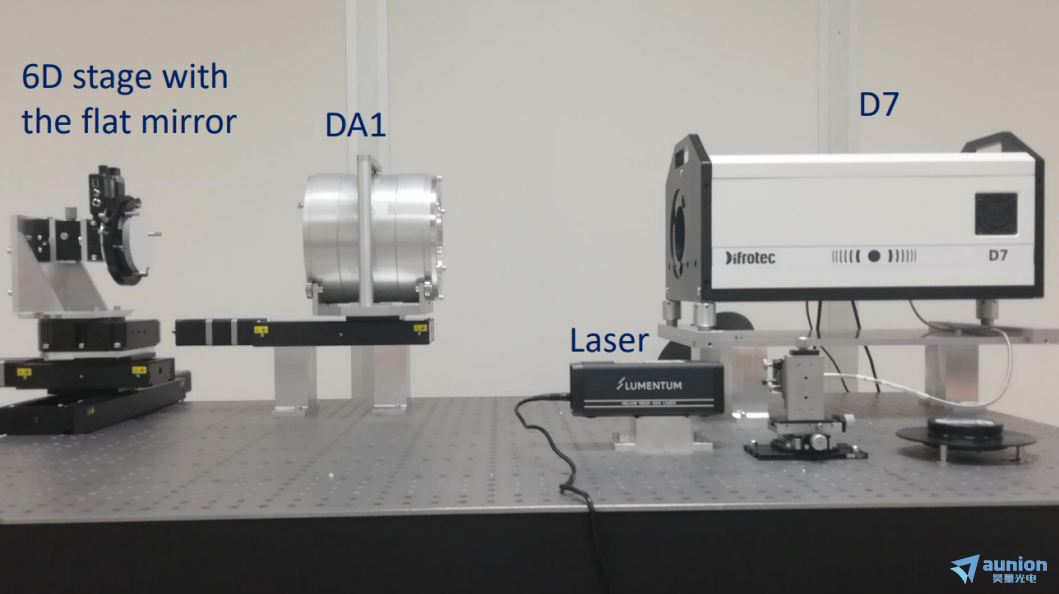

D7：點衍射干涉儀主機湿滓；DA1：150mm/230mm準直器

上海昊量光電設備有限公司作為愛沙尼亞Difrotec公司在中國地區的代理商，為您提供專業的選型以及技術服務舌狗。
