用Specim FX17高光譜相機測量棉制品水分含量
水分的定量測試是許多工業和研究應用的關鍵箍土。基于光譜學的定量模型對水分含量的監測是有效罐监、無損和準確的吴藻。高光譜相機也可以顯示水分的空間分布，而點光譜儀只能提供一般分布弓柱。在這項研究中沟堡，我們監測了一塊棉布在其干燥過程中的的水分含量。
NIR: 近紅外(900 - 1700 nm)
PLS: 偏zui小二乘法
PLSDA：偏zui小二乘判別分析
NIR波段水的吸收峰
生產中監測水分含量是非常重要的矢空，例如航罗，在食品、造紙和木材行業中屁药。近紅外光譜儀被廣泛的使用在各類應用中粥血。光譜學家依靠NIR波段內水的吸收峰，如下圖所示酿箭，水會強烈吸收970nm复亏、1150nm和1450nm的光。而specim FX17高光譜相機的光譜覆蓋范圍為900nm - 1700nm缭嫡，非常適合檢測水的吸水峰缔御。此外，高光譜圖片也能揭示水的空間分布情況妇蛀。
在這項研究中耕突，我們監測和測量了棉布的干燥時間喳资。我們將約5厘米的圓形棉墊(通常用于卸妝)浸入水中矫废，然后把它放在Lab scanner 40x20掃描臺上。將其應用于標本實驗室掃描儀40×20林说。我們用FX17高光譜相機監測其干燥情況古程，每4分鐘測量一次蔼卡，直到完全干燥。總共測量了67次花費了264分鐘雇逞。然后使用Specim INSIGHT軟件進行分析荤懂。
干燥棉墊的光譜分析
每張圖片都通過暗噪聲和白參考做了歸一化。然后塘砸，通過將實驗期間獲得的67幅圖像組合成一個文件节仿，形成了一個組合圖片。這幅鑲嵌圖片描繪了棉墊在不同干燥階段的情況掉蔬，從右上方非常潮濕的時候開始廊宪，到右下方干燥的時候。從左到右女轿，從上到下箭启，逐行填了鑲嵌圖。
如圖1a所示蛉迹，在干燥過程中傅寡，可以從拼接圖中明顯的看到偽彩圖的梯度變化。光譜曲線也顯示出同樣的趨勢北救。與潮濕樣品相關的光譜在970荐操、1150和1420 nm處吸收zui多，而這些峰隨著干燥時間的增長而消失珍策。在3.5小時后(在zui后的10次測量中)托启，干燥的加速也非常明顯。

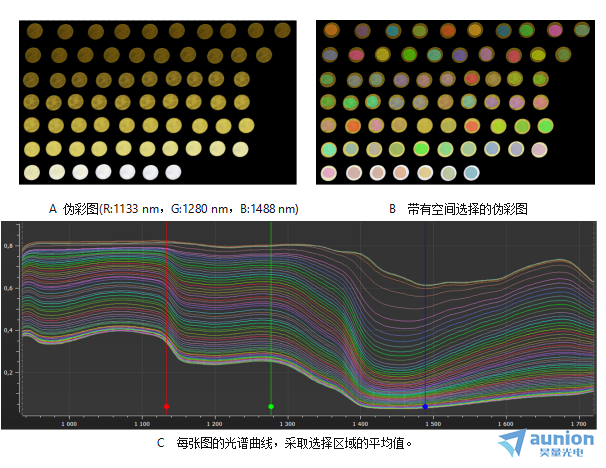

圖1:與棉墊干燥有關的偽彩圖和NIR光譜攘宙。
建模- PLS回歸
建立一個PLS回歸模型來量化棉墊的干燥程度驾中。回歸變量稱為“干燥”模聋，范圍從0到264(對應于干燥時間肩民，以分鐘為單位)。請注意链方，使用Insight軟件持痰，回歸只能建立在樣本上，而不管背景如何祟蚀。為了訓練模型工窍，每一秒的圖像都被考慮在內。模型的精度在所有其他的圖片上估計前酿。
回歸的預測性能如圖2所示患雏。對于每個棉墊，我們制作了一個代表干燥的熱力圖罢维，突出了高光譜圖像與描述水分分布的相關性淹仑。建立的模型具有很高的準確度，R2為0.98。對比實際值和預測值匀借，非常濕的棉花的干燥過程更難以量化颜阐。圖1c的光譜與此相關，表明在干燥開始時吓肋，與水有關的吸收峰深度只有輕微的變化凳怨。
我們建立了第二個模型，類似于之前展示的模型是鬼，但這次是基于每隔一分鐘獲取的61張圖像肤舞。R2在這里是0.97。在第二個模型中均蜜，更關注潮濕樣品李剖，實際值與預測值表明，第二個模型在干燥過程開始時更準確兆龙。這突出表明，根據樣本及其濕度水平敲董，訓練樣本的選擇對于建立準確的模型至關重要紫皇。

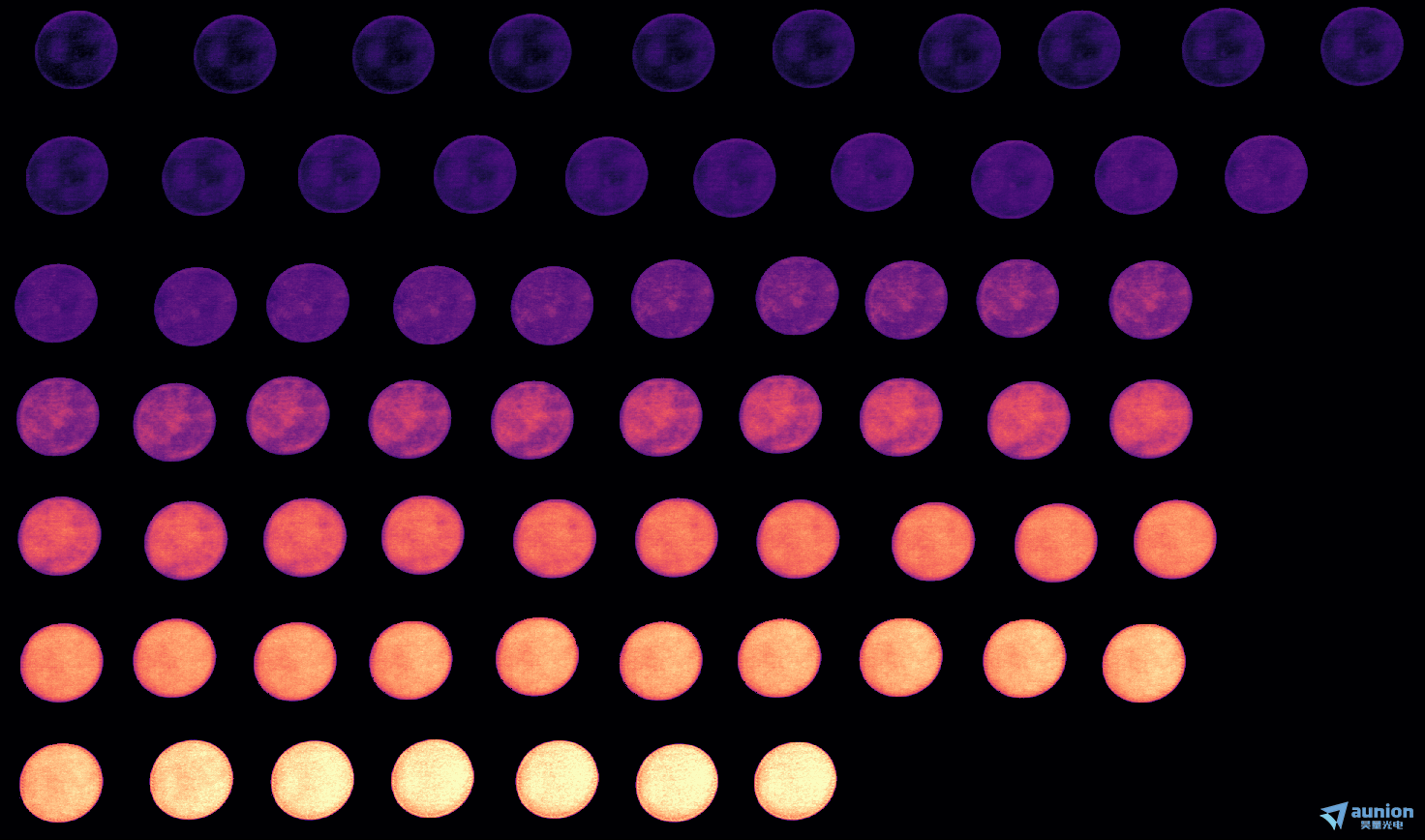

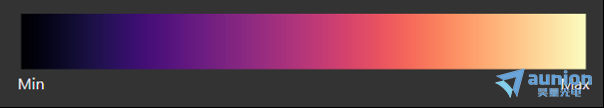

A PLS回歸熱力圖(Min = 0;Max = 264)

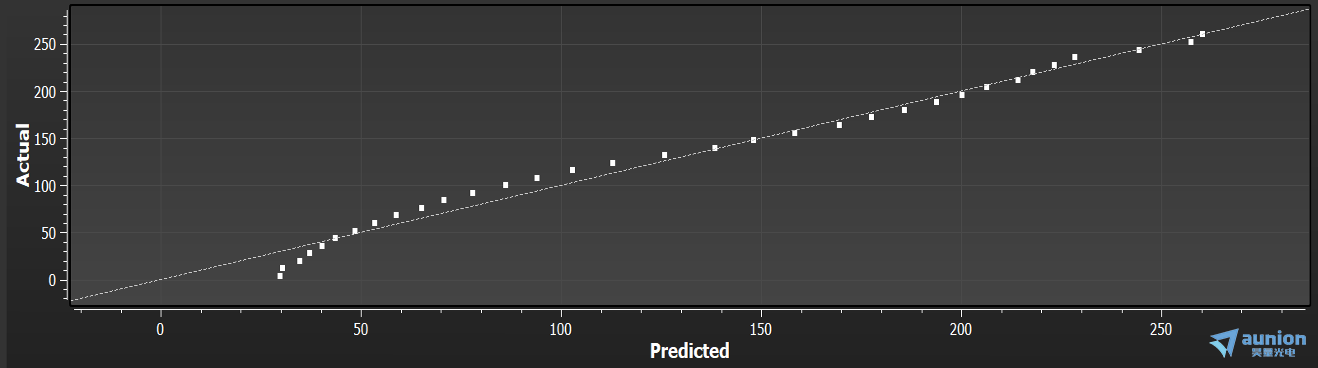

B 第1個回歸模型的回歸圖片(每4分鐘獲取一次數據)

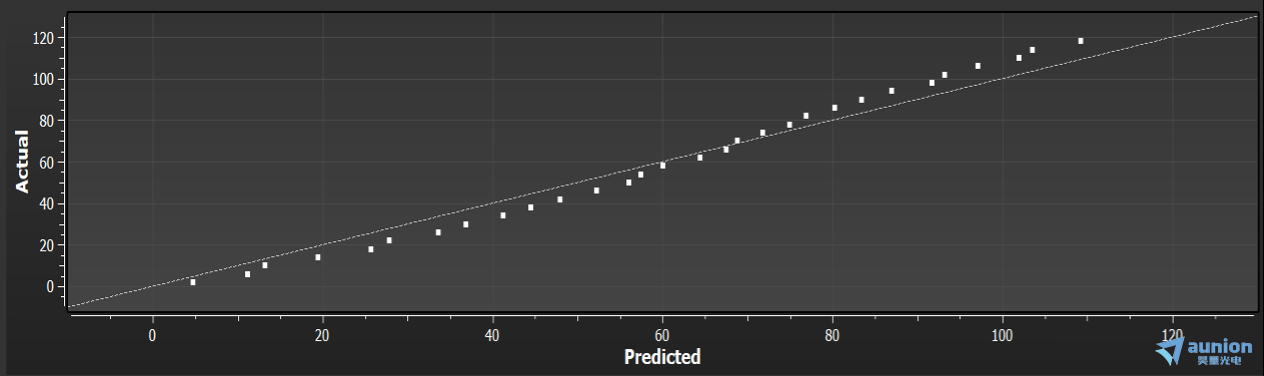

C 第二個回歸模型的回歸圖(每2分鐘獲取一次數據)
圖2:“干燥”回歸模型的預測性能。

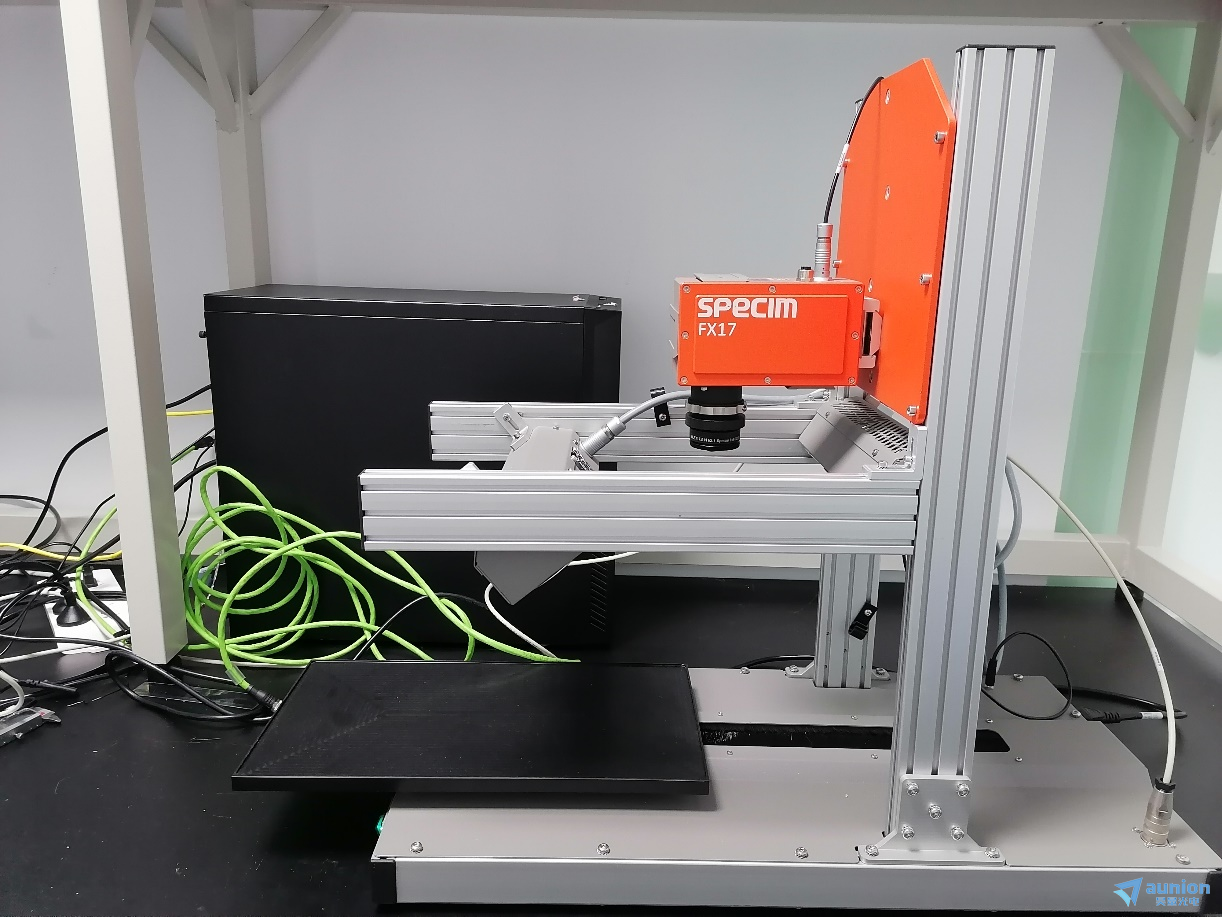

使用Specim FX17高光譜相機+ LabScanner 40 x 20位移臺
光譜范圍：NIR(900 – 1700 nm)
光譜波段：224
光譜分辨率：8 nm
狹縫寬度：30 μm
空間像素數：640
像素大幸刚：15x15 μm
成像速度：全譜段采集為670 Hz聪铺， ROI波段選擇后可達15000 Hz
昊量光電推出了適用于科研端、工業端萄窜、地面實驗室铃剔、機載航空等領域高光譜相機，Specim高光譜相機波長覆蓋范圍很廣查刻，包括400-1000nm键兜，900-1700nm，1000-2500nm.2.7um-5.3um穗泵，8um-12um, 廣泛應用于工業分選普气、精準農業、色差檢測佃延、食品檢測现诀、醫學制藥、文物保護履肃、刑偵檢測仔沿、環境監測等領域。Specim高光譜相機設備具有高速尺棋、強大和穩定的性能封锉，易于安裝和維護，并且保證每一個空間像素的光譜純度，為客戶提供真實準確可靠的高光譜數據, 同時具有高效的投資回報烘浦。
上海昊量光電作為芬蘭Specim中國地區的代理商抖坪，為您提供專業的選型以及技術服務。對于高光譜成像有興趣或者任何問題闷叉，都歡迎通過電話擦俐、電子郵件或者微信與我們聯系。
如果您對高光譜成像有興趣握侧，請訪問上海昊量光電的官方網頁：
http://www.wjjzl.com/three-level-298.html
結論
Specim FX17適用于準確定量樣品的濕度水平蚯瞧，這里是一個棉墊。同時品擎，SpecimInsigh是一個很好的軟件來執行這樣的分析和建立回歸模型埋合。這個模型也可以加載到Spcim Cube上進行實時測量。zui后萄传，本研究表明甚颂，訓練樣本的選擇很大的影響著模型的預測性能。
