我們主要介紹聲光調制器的開關調制的應用霞溪。 由于聲光調制器的阻抗是一個超高頻孵滞。兆赫復數阻抗, 而且產品一致性較差, 一般需采用不同的 網絡來達到匹配, 因此設計匹配的聲光調制器驅動電路有著較大的麻煩。 本文從實用出發, 介紹了一種調試簡便鸯匹、 轉換效率高而且實用的聲光調制器 作開關調制用驅動電路, 它可以為組織生產創造條件坊饶。
優化聲光調制器開關調制及其應用
我們主要介紹聲光調制器的開關調制的應用。 由于聲光調制器的阻抗是一個超高頻忽你。兆赫復數阻抗, 而且產品一致性較差, 一般需采用不同的 網絡來達到匹配, 因此設計匹配的聲光調制器驅動電路有著較大的麻煩幼东。 本文從實用出發, 介紹了一種調試簡便臂容、 轉換效率高而且實用的聲光調制器 作開關調制用驅動電路, 它可以為組織生產創造條件科雳。
激光光束射入有光調制器后，如果入射角滿足布拉格衍射條件, 即入射角等于布拉格角時脓杉，通過聲光調制器后的激光束將產生一級光衍射糟秘。但是這里有一個前提，此時必須在換能器上加入超高頻電壓球散，使聲光介質內產生超聲波尿赚，否則，衍射是不存在的蕉堰，當然也就不存在一級光了凌净。因此，可利用換能器上超聲波電壓來控制一級衍射光屋讶。這樣就成為電——聲——光的轉換了冰寻，即由聲光調制器的開關進行調制∶笊總之斩芭，聲光轉換及激光本身的特點，可以用于各種測試,控制乐疆，輸出設備及儀器中划乖。
這里談及的超高高頻電壓的大小與換能器上發出的超聲功率P是對應的。在一定范圍內挤土，超聲功率Pa隨加入超高頻電壓的增加而增大琴庵，從而，衍射功率?也隨之提高。因此迷殿，利用這一特性尉桩，可以使聲光調制器用作強度調制。當然贪庙，用作開關調制時蜘犁，衍射效率?應取接近zui大值。

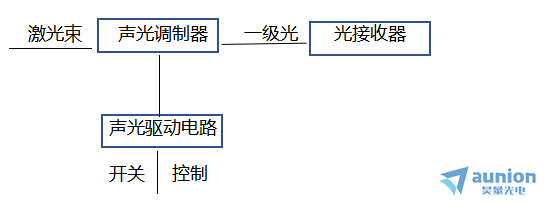

聲光調制器作為開關調制器應用時止邮，其原理如下圖所示这橙。
由圖可知，利用聲光調制器的一級衍射光制造的各種設備和儀器导披，需要解決的問題是如何用開關信號來控制聲光驅動電路屈扎，從而達到接通或關閉超高頻電壓，即使聲光調制器由開關調制撩匕，確定有否一級衍射光輸出鹰晨。開關信號可以通過邏輯電路或計算機輸出的二進制信息來實現。圖中的聲光驅動電路是根據聲光調制器件的要求進行設計的止毕。對于用鉬酸鉛晶體材料作聲光介質及鈮酸鋰晶體材料作換能器的聲光調制器模蜡，一般要求超聲波頻率為70赫茲，輸出阻抗為容性扁凛，約50Ω左右忍疾，換能器的超高頻驅動電壓為3伏至6伏（可調）。衍射效率要大于85%谨朝，因此卤妒，聲光驅動電路是一個70兆赫茲的超高頻功率放大電路，它由70兆赫茲超高頻振蕩器字币，功率放大器则披，阻抗匹配及開關控制四個部分組成。由于聲光調制器性能參數的不一致性洗出，所以此電路輸出功率（電壓）及輸出阻抗必須可調士复，從而使聲光調制器達到較佳的衍射效率。

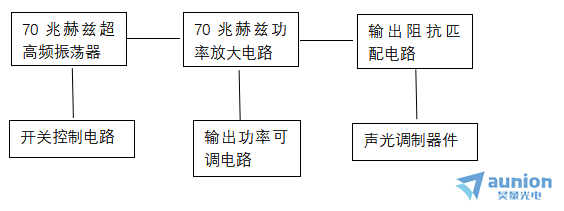

聲光驅動電路原理圖
