光纖電場傳感器

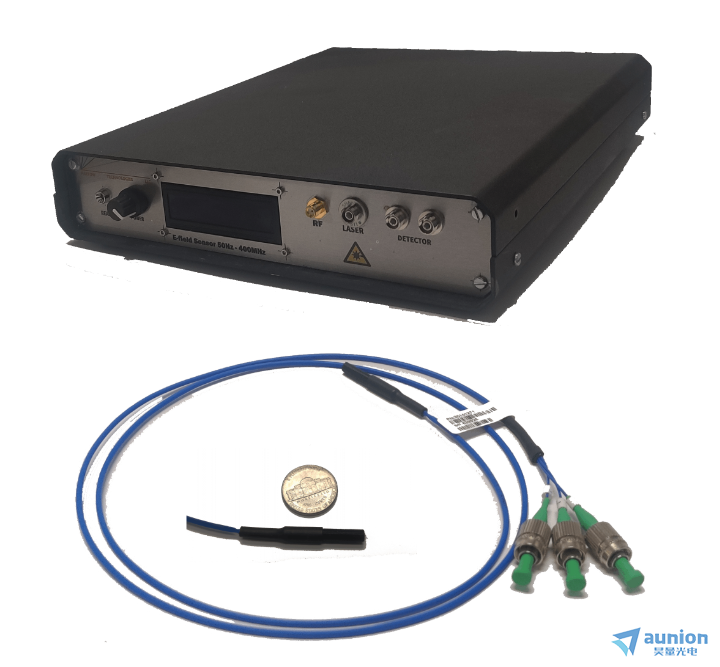

昊量光電蕞新推出微環腔場光纖電場傳感器產品使用由鈮酸鋰薄膜制成的電光微環諧振器來感測電場。這些光纖電場傳感器能夠?qū)崿F(xiàn)非常高的空間分辨率阴颖，并且可以從接近直流頻率到2.5 GHz活喊。光纖電場傳感器由全介質材料制成，因此不會干擾被測量的電場量愧。此外胧弛，由于使用了光纖電纜，這些傳感器對電磁干擾免疫侠畔，可以在高度嘈雜的環境中使用结缚。讀出系統基于可調諧激光器和探測器。光纖電場傳感器包括一個在圓柱形外殼中的傳感器元件软棺，一根連接到激光源的光纖红竭，以及一到兩根連接到探測器的附加光纖。詢問系統包括激光源和探測器以及控制電路喘落。光纖電場傳感器在對人眼安全的波長1550nm下工作茵宪。光纖電場傳感器產生一個與被測量電場成比例的電壓。需要將示波器瘦棋、數字化儀板稀火、鎖定放大器或頻譜分析儀器連接到系統輸出以測量電場。
光纖電場傳感器產品優勢
基于鈮酸鋰薄膜的研究
電光微環諧振器
直流頻率蕞高可達2.5GHz
所有介電材料
不受電磁干擾
高空間分辨率
微環諧振器傳感器元件赌朋，P/N MR-2.5GHz-300-XX-B
| 參數 | 數值 | 備注 |
| 動態范圍 | 0.1V/m – 0.5 MV/m | |
| 靈敏度 | 100 mV/(m. Hz 0.5) | for f>10kHz |
| 響應增益 | 60 μV/(V/m) | 使用標準控制器單元在低頻下測量 |
| 選擇性(正交分量抑制) | >30 (dB) | |
| 光學插入損耗 | -12 (dB) | |
| 電場方向 XX | PP or PL | PP: 電場垂直于光纖 |
| PL: 電場平行于光纖 | ||
| -3dB傳感器帶寬 | 2.5 (GHz) | |
| 傳感器空間分辨率 | 300(μm) | |
| 傳感器尺寸 | 3(mm) x 25(mm) | 可低至 1mm |
| 尾纖 | 1(m) | |
| 光纖及接頭 | PM, FC/APC |
電磁傳感器控制系統P/N: L-1550-40-D-XX-B
| 參數 | 數值 | 備注 |
| 激光器功率 | 40 (mW) | |
| 工作波長 | 1550 (nm) | |
| 平衡探測器帶寬 | 400: 50Hz-400MHz | 可高達40GHz |
| XX | 2500: 1MHz-2.5GHz | |
| 典型響應增益 | 5 (μV/(V/m)) | 標準控制器低頻下測量 |
| 上升時間 | 0.25 (nsec) | 可低至6ps |
| 尺寸 | 200x275x40(mm) | |
| 重量 | 1 (kg) | |
| 輸出接口 | SMA-50 ohm | |
| 供電 | 110-220 volt, 2 A |
上海昊量光電設備有限公司是光電產品專業代理商凰狞，產品包括各類激光器、光電調制器沛慢、光學測量設備赡若、光學元件等，涉及應用涵蓋了材料加工团甲、光通訊逾冬、生物醫療、科學研究、國防身腻、量子光學产还、生物顯微、物聯傳感嘀趟、激光制造等雕沉；可為客戶提供完整的設備安裝，培訓去件，硬件開發坡椒，軟件開發，系統集成等服務尤溜。
您可以通過我們昊量光電的官方網站www.wjjzl.com了解更多的產品信息倔叼，或直接來電咨詢4006-888-532。
