在過去的二十年里，人們開發了掃描MOKE顯微鏡來分析面內和面外的磁化分量景描。對超薄磁層進行精確十办、可靠秀撇、快速、非接觸式的高空間分辨率磁測量向族，是發展新的數據記錄和讀取技術必不可少的手段。
展示全部
磁光克爾效應（MOKE）裝置
磁光克爾效應(MOKE)是測量圖像化磁性薄膜磁化強度的一種方法件相≡倥ぃ克爾效應是指入射線偏振光經磁性材料反射后偏振態的變化在超薄層的情況下，這種效應通常被稱為表面磁光克爾效應由于采用激光束檢測樣品的磁化強度夜矗，該方法是非接觸式的泛范，可用于真空沉積室的原位檢測。
MOKE測量的典型設置包括穩定的低噪聲光源侯养，通常是連續波激光器敦跌，定義入射光偏振的線性偏振器，位于可變磁場中的樣品支架逛揩，分析儀和檢測器柠傍。一般來說，整個光學系統的光噪聲和電子噪聲辩稽，包括光的產生和檢測惧笛，決定了被測MOKE信號的質量。闡述了大量不同的MOKE測量方案逞泄，以提高信噪比患整。傳統的方法是基于測量反射光強度通過分析儀失諧約4-7?從消光位置。這個簡單的方案保證了較大可實現的信噪比喷众，而不需要對給定的克爾旋轉進行任何共模噪聲抑制檢測。使用Wollaston棱鏡而不是標準的Glan-Taylor或GlanThomson分析儀到千，通巢常可以增強這種設置。用微分光學探測器測量正交偏振光和空間分離光憔四。在這種測量方案中膀息，通過手動或電動旋轉沃拉斯頓棱鏡來平衡信號。進一步的MOKE改進包括使用機械切刀了赵、法拉第旋轉器潜支、和光彈性調制器的鎖定測量技術。提出的MOKE測量方法是基于霍布斯引入的自動平衡檢測來抑制共模噪聲柿汛。實驗裝置的示意圖如圖1所示冗酿。MOKE系統的前端是He-Ne激光器(JDS單相1137P型，λ = 632.8 nm)，線偏振光束總功率為7 mW已烤。光束直徑為0.8 mm (FWHM)鸠窗，其zui大噪聲為0.2%妓羊，8 h內zui大漂移小于2.5%胯究。zui小極化比為500:1。

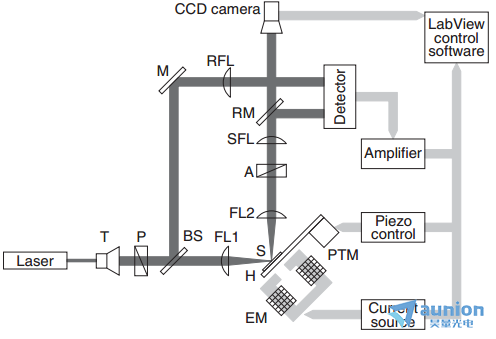

圖1.MOKE實驗裝置
如圖1所示躁绸，使用望遠鏡T (LINOS G038658000裕循，光束擴展系統4倍)將激光束放大到一個直徑5毫米，以便在樣品上實現較小的聚焦光束光斑尺寸净刮。格蘭-湯姆遜偏振器P產生的s偏振光相對于樣品的幾何形狀剥哑。分束器BS (ThorLabs BSF05-A1)用于將激光束分成參考部分和信號部分。經過鏡面M的反射后淹父，參考光束被引導到自動平衡差分檢測器的參考輸入端株婴。信號束由非球面凸透鏡FL1 (ThorLabs 352240-B)聚焦到樣品表面S上暑认，角度為40?從樣品法線測量困介。反射光束通過第二非球面凸透鏡FL2 (ThorLabs 352240B)進行準直。為了提高精度和自動定位蘸际，聚焦和準直鏡頭安裝在壓電驅動的自制定位器上座哩。準直光束由Glan-Thomson偏振器A分析，由凸透鏡SFL (ThorLabs AC254-075-A1)通過可移動金屬反射鏡(保護鋁涂層)RM聚焦到自動平衡探測器的信號輸入端粮彤「睿或者，移除反射鏡RM將光束引導到ccd相機导坟。無限共軛透鏡FL2和SFL將樣品表面投射到CCD相機上屿良。分析后的樣品放置在固定在手動x - y平移臺(LINOS XY 85-16-S)上的樣品架上。該平臺配備了一個自制的高精度定位系統惫周，由一個計算機控制的3通道高壓源(Thorlabs MDT693A)驅動，總行程范圍為9 μm闯两。電磁鐵EM在樣品體積中產生磁場褥伴。放置在樣品附近的定制霍爾傳感器H測量施加磁場的值⊙牵可編程雙極電流源(DANFYSIK DF7000-75-20)重慢，zui大輸出電流為±20 A，為電磁鐵產生所需的電流逊躁。
