克爾顯微鏡是考慮到成本的通用的領域觀察技術之一镜豹。它可以觀察廣泛的磁性樣品傲须，可用于各種磁性器件。雖然還有其他可用的觀察技術趟脂，但在今天的現代磁性材料實驗室中泰讽，采用克爾效應的觀察技術是一種有效的解決方案，下面將介紹如何快速有效的整合磁光克爾顯微鏡昔期。
如何快速構造磁光克爾效應顯微鏡
在磁光克爾效應顯微鏡的光學系統的設計中已卸，可以集成在Mitutoyo FS110檢測顯微鏡中的一些組件(如下圖1所示)。然后顯微鏡有幾個限制硼一，需要進行重大修改累澡，以適應MOKE顯微鏡的設計。其中一個主要的限制是顯微鏡中有限的無限空間般贼。
圖1
雖然顯微鏡有無限遠校正光學愧哟，但它的設計不允許用戶將額外的光學元件納入顯微鏡的框架。為了實現高信噪比和盡可能多地消除背景光哼蛆，可使用高質量的光學元件蕊梧。例如，一對消光比為10-6的偏光片(格蘭湯普森棱鏡)占據了1/8立方英寸的體積腮介。以前在顯微鏡中使用的片狀偏光片的消光比zui多為10-4肥矢。此外，在顯微鏡的原始光路利用非偏振分束器萤厅，其透射比約為50%橄抹。這樣的損失在這樣一個敏感的設計中是不能容忍的，因?yàn)樵S多設計的成功取決于較好的光照條件惕味。該分束器被偏振分束器取代楼誓，其透射比高達95%，其占據的體積與格蘭湯普森棱鏡相似(~1/8立方英寸)名挥。因此疟羹，決定重建容納無限空間的顯微鏡組件，為必要的光學組件創造更多的空間禀倔。這使光照直接進入無限空間榄融，避免了通過以前安裝在顯微鏡中的各種組件傳輸所帶來的任何影響。圖1系統中唯yi不用修改的部分是物鏡救湖。當安裝Bertrand透鏡時愧杯，管狀透鏡組件可以進行進一步修改。貝特朗透鏡將使用戶能夠定位在后焦平面的照明點鞋既，并在實施時力九，將增加顯微鏡的易用性耍铜。

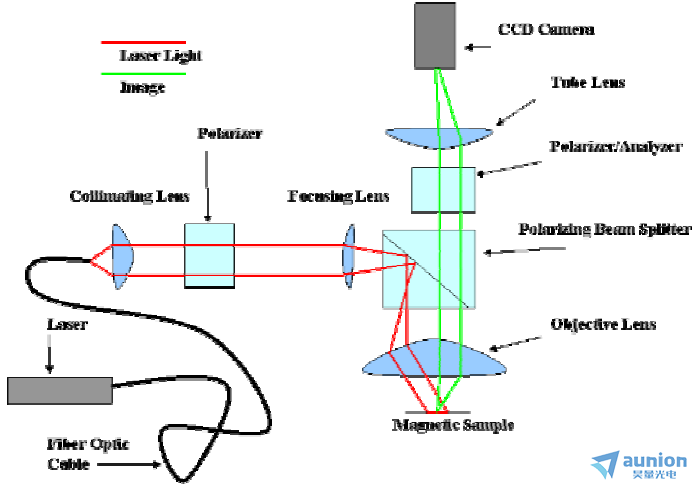

光源遵循圖2所示的路徑。激光器與多模0.2 NA光纖耦合跌前。穿過纖維后棕兼，光通過準直透鏡、格蘭-湯姆遜偏振器和聚焦透鏡抵乓，然后通過偏振分束器反射到樣品上伴挚。光束聚焦在物鏡的后焦平面上，然后被物鏡準直以照亮樣品灾炭。這種照明是由相干激光提供的茎芋，需要抖動才能獲得均勻的照明。
圖2
由于磁光克爾效應咆贬，照射樣品的光在偏振败徊、振幅和相位上發生變化。這些變化取決于磁化的方向掏缎。這種光隨著磁化方向的變化皱蹦，通過物體、偏振分束器和分析儀反射回來眷蜈，然后被管狀透鏡聚焦到ccd上沪哺。
與第1個偏振器幾乎垂直交叉的第二個偏振器與偏振分束器結合在一起，對從樣品反射而不改變偏振的光起濾光器的作用酌儒。極化的旋轉角度非常低(0.01度或更低辜妓，取決于觀察的樣品)，因此克爾影響光的信號非常弱忌怎。這個微弱的信號通過第二個偏振器——也被稱為分析器——通過管狀透鏡進入照相機籍滴，并在計算機界面中進行圖像處理以增強。
偏振光的入射角是我們研究的一個因素榴啸。上面的光路圖顯示孽惰，垂直調整到光纖的尖端有利于改變?nèi)肷浣恰Ｈ绱殴饪藸栃?yīng)部分所述鸥印，縱向和橫向克爾效應在正常入射下消失勋功。因此，一個大而明確的入射角是至關重要的克爾顯微鏡库说。雖然很難定量測量設計的實際入射角狂鞋，但這個角度的定義取決于光學元件和設計的質量。
