掃描激光顯微鏡(SLM)用于表征材料的磁性已經有一段時間了注整，它可用于觀察薄膜和器件在熱磁寫入過程中疇切換的動態行為和隨后的磁化狀態(疇取向)，它還將用于在成像之前對磁光(MO)磁盤材料進行熱磁寫入度硝。而圖像來源于縱向和極性磁光克爾效應肿轨，這些效應是波長依賴的，應當使用適當?shù)募す獠ㄩL(zhǎng)來激發蕊程。
用于觀察靜態和動態磁疇行為的掃描激光顯微鏡系統

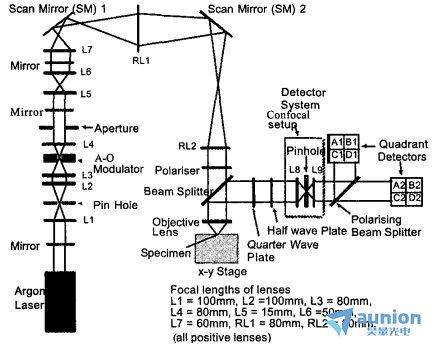

一種多功能成像系統椒袍，能夠觀察各種應用的磁性行為，只要有可能藻茂，顯微鏡系統都應該是模塊化的驹暑，這將使得成像系統具有靈活性，并允許為不同的應用添加或更改功能辨赐。這也是顯微鏡未來發展和應用的一個考慮因素优俘，例如掃描近場磁光模塊。為了使掃描激光顯微鏡同時具有靜態和動態成像能力掀序，光學系統采用高斯光束光學(靜態模式)和傍軸光學(動態模式)帆焕。光學系統示意圖如圖1所示。
圖1
為了在x-y平面上獲得較大的空間分辨率不恭，激光束必須同時準直并填滿zui終物鏡的孔徑叶雹。輸出光束被擴展，空間濾波换吧，然后聚焦到AO調制器(AOM)折晦。AOM的上升時間與光斑大小成正比。然后光束通過一系列中繼透鏡(稍后描述)產生準直光束沾瓦，該光束填充物鏡的孔徑满着，在樣品表面產生衍射限制斑。
為了使掃描激光顯微鏡同時具有靜態和動態成像能力暴拄，光學系統采用高斯光束光學(靜態模式)和傍軸光學(動態模式)漓滔。光學系統示意圖如圖1所示。然后通過使用精密x-y級移動樣品來完成靜態成像乖篷，幾何或近軸光學用于將SMI鏡像到SM2上响驴，從而將該對鏡像到物鏡的后焦平面上。激光光斑現在可以在樣品表面進行x-y掃描撕蔼。然后豁鲤，在返回的激光束到達探測器之前秽誊，使用進一步的中繼光學對其進行反掃描。
當動態成像時琳骡，AOM和單個掃描鏡通過控制軟件同步锅论。激光束被AOM“阻擋”，掃描鏡開啟楣号。就在激光束將處于其正常入射位置之前最易，AOM被觸發，光脈沖被掃描穿過x平面的表面炫狱。
顯微鏡的設計目的是在空間和時間上觀察磁性結構的動力學藻懒。這可以通過相對于磁結構的重復激發緩慢地相位改變光學或電子采樣的瞬間來實現。例如视译，將磁性裝置放置在循環磁場中嬉荆，激光脈沖和隨后的數據捕獲被定時-或磁場周期中的特定點。另一種模式將使用氬離子激光來模擬MO磁盤上的比特寫入過程酷含。然后鄙早，在寫入過程中的特定時間，使用ccd相機和反射光(來自脈沖激光束)同時實時成像到光電探測器上椅亚。進一步的工作將使用掃描近場模塊對磁性結構隨時間的變化進行成像限番，其空間分辨率將大大提高，即低于衍射極限什往。
靜態磁圖像是由三種克爾磁光效應中的任何一種產生的扳缕。偏振入射光由快速脈沖(2-3納秒)氮化染料激光器產生，照亮整個觀察場别威，或者由氬離子激光器產生躯舔，在衍射限制的掃描點共聚焦模式下工作。兩種激光器都是波長可調的省古。在第二種情況下粥庄，通過對被成像的樣品在激光光斑下進行光柵掃描，或者使用伺服安裝的鏡子對激光束本身進行掃描豺妓。然后用象限光電探測器檢測返回的光惜互，其中有許多成像模式是可能的。冷卻CCD相機允許對樣品進行全方位低電平直接成像琳拭，如果有必要训堆，可以在幾幀上集成以獲得更好的噪聲性能。
