本文采用了半導體熱氧化工藝制備膜厚標準樣片鬼贱，該樣片使用4寸硅晶圓片制備。在制備完成后我們還需要對樣片進行穩定性和均勻性的考核香璃。
光譜型橢偏儀的校準（六）-樣片的均勻性考核
樣片的均勻性考核實驗
膜厚標準樣片作為一種標準物質，其測量區域均勻性和穩定性一定要好葡秒。在樣片制備完成后姻乓，我們需要使用3臺同型號的光譜型橢偏儀對其測量區域的均勻性和穩定性進行了考核嵌溢，取這3臺儀器測量結果的平均值來作為考核結果。為確保量值準確可溯源蹋岩，使用相同標稱厚度的膜厚標準樣片作為標準赖草，光譜型橢偏儀作為比較儀，采用比對測量的方式對制備樣片的厚度進行測量剪个，測量結果按照下式進行處理秧骑。
式中:
Tvlsi — VLSI標準樣片證書上給出的樣片厚度量值；
tVLSI13 — 13所測量得到的VLSI標準樣片的量值扣囊；
tCETC13 — 未修正的13所膜厚樣片的測量值乎折；
tc— 修正后的 1 3所膜厚樣片的測量值。

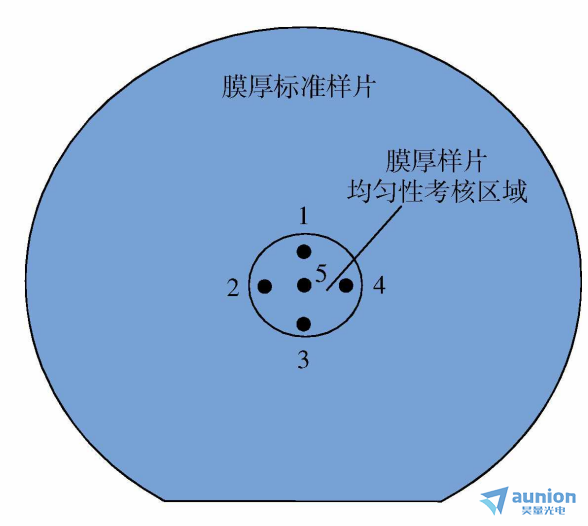

選擇樣片上侵歇、中骂澄、下、左惕虑、右 5 個位置進行考核如圖1所示。
樣片均勻性考核區域
以5個位置測量結果的zui大差值作為該樣片的均勻性枷遂，表1為考核結果樱衷。由表可知，樣片厚度平均值與標稱值的zui大偏差僅為0.5%酒唉，滿足了樣片的設計要求矩桂。
位置 | 薄膜厚度 | ||
2 | 50 | 500 | |
上 | 1.93 | 49.79 | 501.32 |
中 | 2.04 | 49.87 | 501.42 |
下 | 2.05 | 49.93 | 502.30 |
左 | 1.99 | 49.66 | 501.69 |
右 | 2.03 | 50.07 | 502.00 |
均勻性 | 0.12 | 0.41 | 0.98 |
平均值 | 2.01 | 49.86 | 501.75 |
表1膜厚樣片均勻性考核結果
按照上述公式可知 ，樣片測量結果的不確定度主要由三部分引入:VLSI標準樣片引入的不確定度 (擴展因子k =2)痪伦；光譜型橢偏儀測量重復性引入的不確定度;樣片的均勻性引入的不確定度(擴展因子k=2.26)侄榴。各不確定度分量及樣片的測量不確定度評定結果見表2。
不確定度分量 | 薄膜厚度 | ||
2 | 50 | 500 | |
標準樣片 | 0.03 | 0.07 | 0.20 |
重復性 | 0.01 | 0.01 | 0.01 |
均勻性 | 0.05 | 0.18 | 0.43 |
擴展不確定度 | 0.12 | 0.38 | 0.96 |
表2 膜厚樣片均勻性考核結果
