光譜型橢偏儀的校準（三）-空氣測量法

空氣測量法只需要驗證光譜型橢偏儀測量得到的橢偏角是否與理論值相同即可驗證其橢偏角的測量準確度塞椎，使用可變角度橢偏儀進行驗證桨仿，實驗結果如下圖所示。橢偏角 和Δ的偏差不超過±0.1°案狠，與理論分析結果吻合良好服傍。

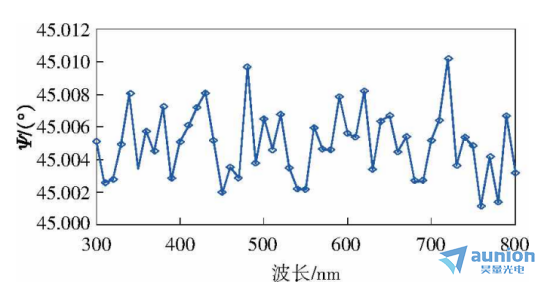

(a)橢偏角驗證結果

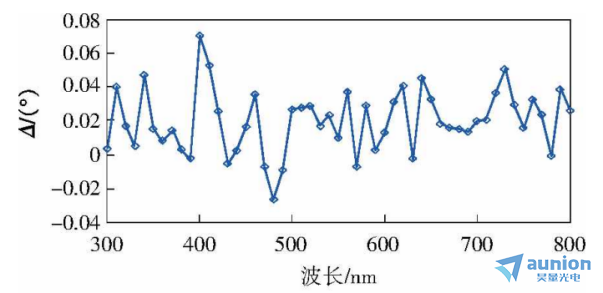

(b)橢偏角Δ驗證結果

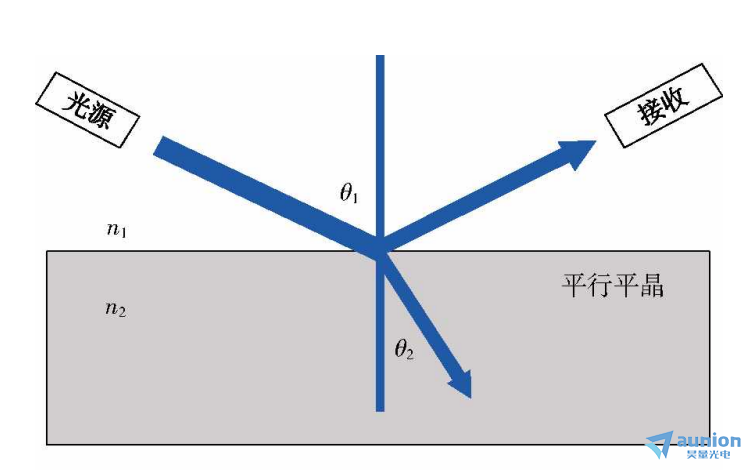

但是，由于不是所有光譜型橢偏儀的入射角度是可變的莺戒，直接測量空氣的方法具有一定的局限性伴嗡。為了適用于入射角度不能改變的光譜型橢偏儀橢偏角的校準，可以應用改進的空氣測量法:使用上下表面平行度好且材質均勻的透明材料作為標準對橢偏角的準確度進行驗證从铲。如下圖所示使用平行平晶對橢偏儀的橢偏角進行驗證瘪校。

此時，按照斯涅爾定律

和折射定律式

上述兩個定律可以轉換為

式中:

r_p— P 光反射系數名段；

r_s— S 光反射系數阱扬；

θ₁—入射角；

θ₂— 折射角伸辟；

n₁ — 空氣折射率麻惶；

n₂ — 平行平晶折射率。

求解上式可得：

此時信夫，我們能夠很容易發現：橢偏角只與平行平晶的折射率相關窃蹋，因此，只要確定了平行平晶的折射率即可得到橢偏角警没。

下圖給出了使用折射率為1.46的平行平晶驗證光譜型橢偏儀橢偏角的實例。其中被校橢偏儀的入射角度為65°,求解上式可得的理論值為14.48°, Δ 的理論值為0° ,實際測量結果與理論值相差不超 過 ±0.5°振湾。

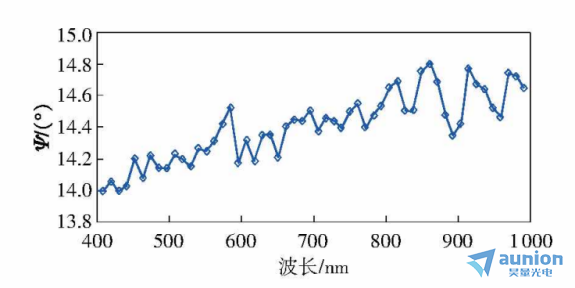

(a)橢偏角驗證結果

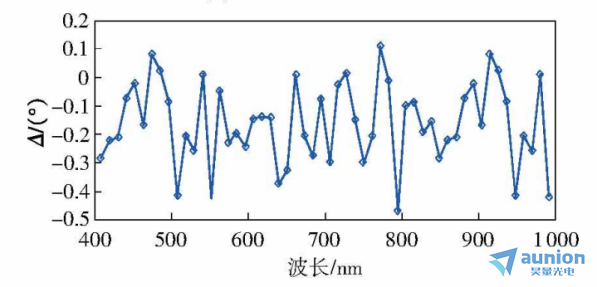

(b)橢偏角Δ驗證結果

以上方法使用空氣和平行平晶作為標準杀迹，對橢偏儀特定橢偏角的測量結果進行驗證，但是這并不能保證橢偏角在全范圍內的量值準確可靠押搪。
