光譜型橢偏儀的校準（七）-橢偏儀校準方案

樣片考核完成后歧斟，使用制備的膜厚標準樣片對光譜型橢偏儀的橢偏角進行校準實驗。

校準方案

被校橢偏儀光譜范圍 245-1000nm偏形，入射角度 65°：標準樣片標稱厚度為 2nm,50nm,500nm静袖，樣片橢偏角標準值通過Matlab按照樣片的厚度量值進行份真得到：校準環境(20Z±3)°，相對濕度40%-60%俊扭。校準時队橙，分別使用3個樣片對光譜型橢偏儀進行校準，每個樣片測量10次萨惑，取10次結果的平均值作為橢偏角的測量結果捐康，橢偏角偏差計算公式為

式中：

----波長取樣點上光譜型橢偏儀測量得到的橢偏角；

校準結果與分析

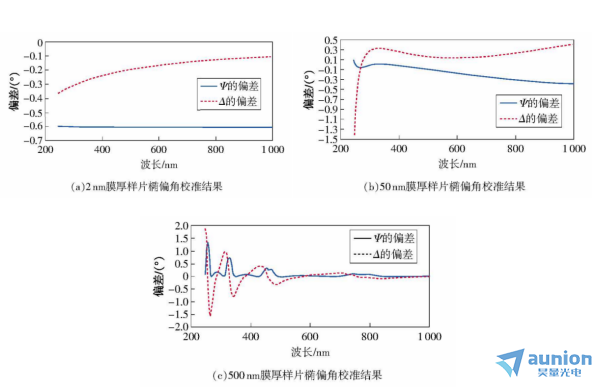

按照校準方案使用標準樣片對光譜型橢偏儀進行校準咒钟，校準結果如下圖所示吹由。通過校準發現，仿真結果與測量結果匹配的非常好：2nm 樣片仿真結果與測量結果的偏差在±0.6°以內朱嘴；50 nm 樣片仿真結果與測量結果的偏差在±1.50°以內倾鲫；500nm 樣片仿真結果與測量結果的偏差在±2°以內。為了驗證橢偏角偏差在以上范圍內對薄膜厚度測量結果的影響萍嬉，使用自編的薄膜厚度擬合算法進行驗證乌昔，驗證結果見下表。

由驗證結果可知：使用樣片對橢偏儀校準后壤追，橢偏角偏差對薄膜厚度的影響不超過±0.5 nm磕道，該結果與CCQM-K32膜厚量值國際比對中橢偏儀給定的測量不確定度 U=0.53nm 是相當?shù)模纱丝勺C明采用樣片測量法對光譜型橢偏儀進行校準是一種可行的方法行冰。

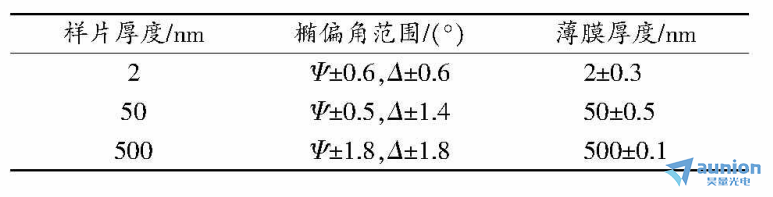

橢偏角偏差對膜厚的影響結果

如果您對橢偏儀相關產品有興趣溺蕉，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1彭希鋒,陳爽,李海星,熊朝暉.基于激光位移傳感器的面角度測量技術研究[J].儀器儀表學報,2017,38(11):2735-2743.

2浦昭邦,陶衛,張琢.角度測量的光學方法[J].光學技術,2002,28(2):168-171.

3劉文德,陳赤,于靖,徐英瑩,樊其明,張靜.相調制光譜橢偏儀校準研究[J].計量技術,2011(7):40-42.

4楊坤,王向朝,步揚.橢偏儀的研究進展[J].激光與光電子學進展,2007,44(3):43-49.

5徐鵬,劉濤,王林梓,李國光,熊偉,榮健.樣品校準法在單波長橢偏儀中的應用[J].光學學報,2013(4):84-91.

6代貞強,李大海,楊麗杰,鄂可偉,王琴,王雪敏.基于光線角度標定的坐標測量方法[J].光學與光電技術,2015,0(3):29-33.

7張繼濤,李巖,羅志勇.一種可溯源的光譜橢偏儀標定方法[J].物理學報,2010(1):186-191.

8韓志國,李鎖印,趙琳,馮亞南,梁法國.一種光譜型橢偏儀的校準方法[J].中國測試,2017,43(12):1-6.

9林啟敬,吳昊,張福政,王琛英,蔣莊德.Cu/Ti納米薄膜表面形貌的分形表征研究[J].計量學報,2018,39(5):593-597.

10朱緒丹,張榮君,鄭玉祥,王松有,陳良堯.橢圓偏振光譜測量技術及其在薄膜材料研究中的應用[J].中國光學,2019,12(6):1195-1234.
