Silios多光譜相機CMS-CS軟件界面介紹及使用步驟

正文

1. SILIOS的CMS-CS多光譜相機由許多巨像素“Macropixel”重復排列構成惹苗，每個巨像素“macropixel”有9個小像素組成3X3陣列構成，

下面為示意圖桩蓉。

3X3  macropixel

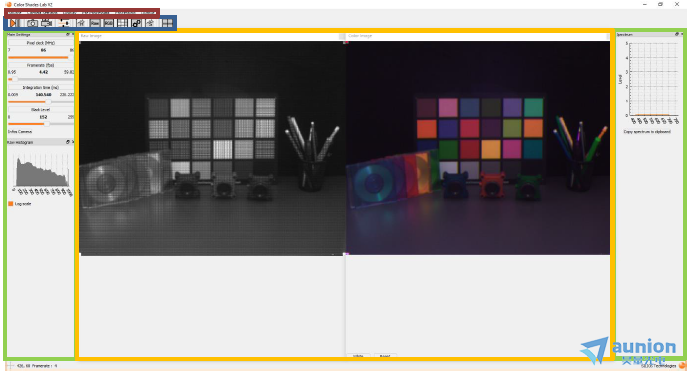

2. 軟件界面如下圖所示淋纲，分為4個區域，用4個不同顏色矩形框選出來院究。

菜單欄：每個菜單欄里集成了相機的一組功能洽瞬。

圖標欄：每個圖標就是某一具體功能的快捷方式玷或。

設置窗口：通過滑塊拖動等方式調節參數。

顯示窗口：實時顯示圖片片任。

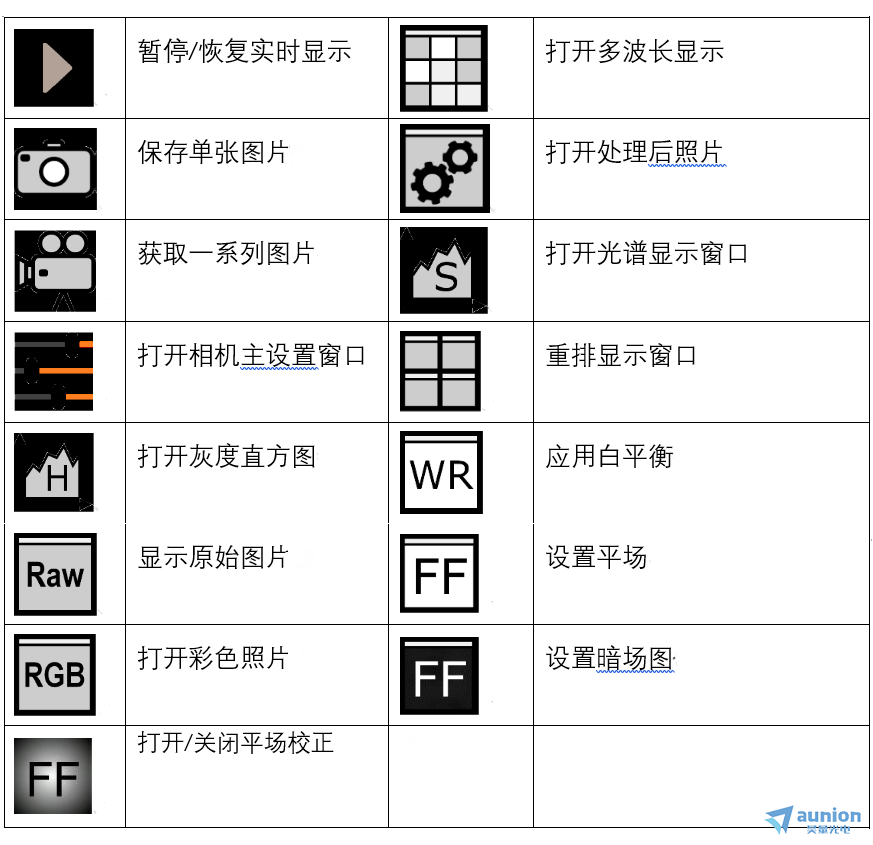

3. 各個圖標解釋

4. 主要功能界面介紹

4.1主窗口設置（Main Setting）設置相機參數偏友，通過調節Pixel clock对供，F(xiàn)ramerate,和Integration time三個參數的組合使用位他；使在顯示窗

口顯示的圖片能達到比較好的情況。

4.2光譜圖产场，選擇一個矩形區域鹅髓，會顯示該區域的8個單色光譜值和1個全譜圖。

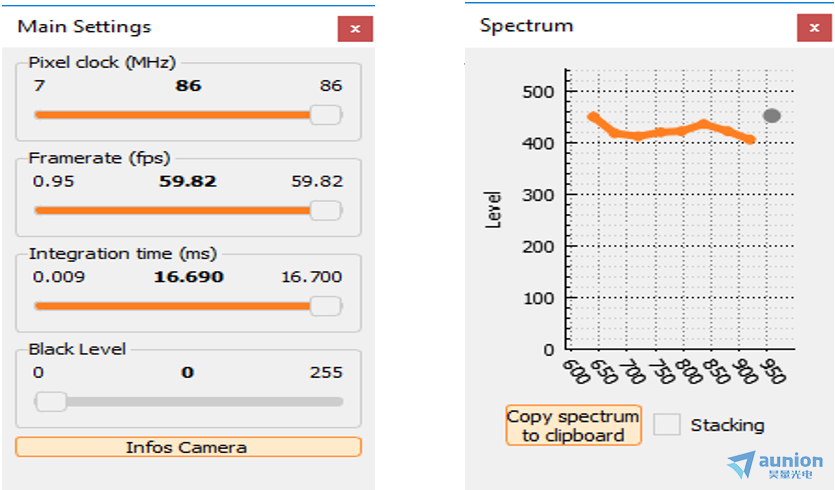

                                                                 主設置窗口                                                光譜圖

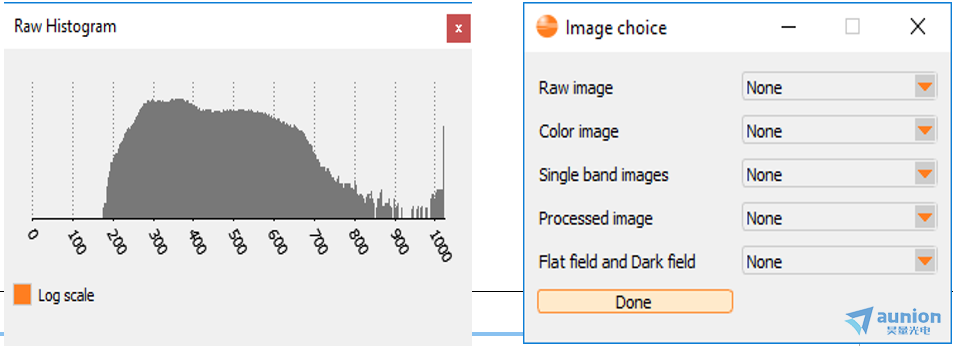

4.3原始像素直方圖京景，顯示每個灰度值的像素總數目窿冯。

4.4圖片輸出選項，可以設置輸出圖片的格式等信息确徙。



                                                               原始直方圖                                           圖片選項

4.5預處理窗口醒串，進行White Reference處理和Crosstalk Correction處理。

4.6預處理顯示鄙皇，內置有多個模板的顯示方式芜赌，根據實際情況選取并調整參數。

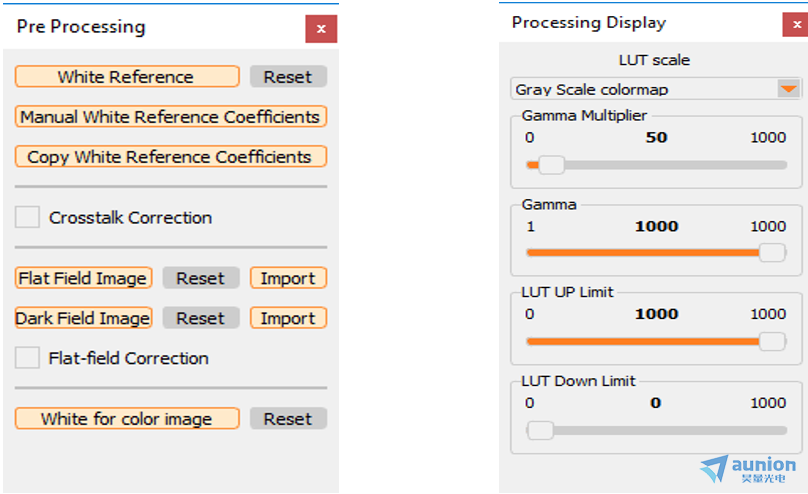

                                                                    預處理                                                    預處理顯示

5.一個使用案例

5.1打開軟件缠沈，從source里選擇相機，然后點擊connect連接相機错蝴。

5.2打開主設置窗口“main setting”和原始柱狀圖“raw histogram”和原始圖片“raw image”洲愤。

5.3在“mail setting”里拖動滑塊設置參數，使80%-90%左右的像素都能達到飽和顷锰。

5.4打開彩色圖“color image”  和光譜圖“spectrum”  柬赐。

5.5使用快捷圖標重新布置排列方式 。

5.6用鼠標框選一個矩形區域馍惹，光譜圖里應該有變化躺率。

5.7關閉原始圖片，打開處理后照片万矾；打開processing setting選項悼吱；調節參數。

5.8選擇目標算法良狈，NDVI指數后添。

5.9選擇一個合適的LUT并調節參數。

5.10從“image output”里設置輸出參數薪丁，輸出名稱遇西，文件夾馅精，格式等。并勾選相機同頻    選項“synchronize to FPS”粱檀。

5.11通過快捷方式 洲敢，查看多光譜相片。
