克爾顯微鏡方法為實驗室中快速磁化動力學的分析提供了幾乎唯yi的可能性敦冬。頻閃寬視場Kerr顯微鏡用于研究動態磁疇過程望众，與所有Kerr顯微鏡成像模式兼容匪补。時間分辨克爾顯微鏡是在差分成像模式下進行的，改變了射頻場激發和成像激光脈沖之間的相位夯缺。根據兩種磁化狀態在不同時間延遲下的差值計算出差值圖像，從而在域響應圖像中只能看到磁化狀態的變化甘耿。
展示全部
時間分辨磁光學顯微鏡成像的不同需求與相關技術
對時間分辨磁光學顯微鏡的不同觀點出現了不同的成像選項，與所需的時間分辨率有關佳恬，以解決不同頻率的磁化過程于游。相關要點有:

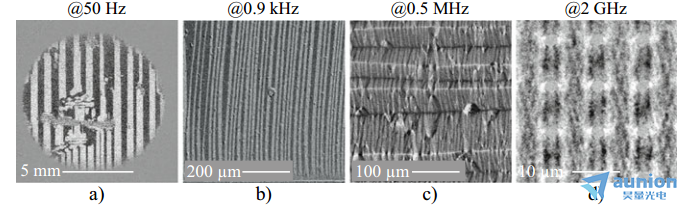

圖1.(a)相機曝光時間為10μs，工作頻率為50 Hz時垫言，F(xiàn)eSi電工鋼樣品的單次Kerr圖像贰剥。(b) 876 Hz時，LED脈沖寬度為10μs的磁場調制磁電傳感器器件的頻閃圖像;(c) 0.516 MHz時蚌成，激光脈沖寬度為20 ns的電場調制磁電傳感器的頻閃圖像。(d)在2 GHz磁場激勵下凛捏，激光脈沖寬度為7 ps的CoFeB/Ru/CoFeB反點陣列中靜磁自旋波模式的頻頻Kerr顯微鏡
在激發頻率為幾到幾赫茲的情況下担忧，低頻動態可以通過常規克爾顯微鏡設置實時可視化，因為使用曝光時間為10毫秒的相機系統是標準的坯癣。另一方面瓶盛，使用脈沖LED照明光源，可以實現類似的時間分辨率惩猫。后者避免了相機系統中卷簾門的問題。實時成像的限制因素是相機的幀速率鹉勒，而不是曝光時間帆锋。在提供足夠光強的情況下，標準成像系統可以實現低至10μs的單次成像（圖1a）禽额。對于較低的光水平皮官，頻閃成像可以很容易地實現依靠脈沖LED照明脯倒。使用具有高磁光對比度的高速攝像機捺氢，可以實現高達500 Hz的連續檢測成像藻丢。
使用門控圖像增強器或脈沖LED照明的頻閃技術可以對千赫茲磁化動力學進行zui佳成像(圖1b)。兩者都提供可變的重復率和連續可調的時間分辨率悠反。然而，目前的LED光源被限制在大約幾微秒的時間分辨率馍佑。如上所述，頻閃成像需要磁化過程的至少部分可重復性拭荤。然而茵臭，在這個時間尺度內，使用可觸發脈沖激光源進行單次成像是可能的舅世。
兆赫波段的高頻磁化動態可以通過使用門控圖像增強器或脈沖激光系統的頻閃技術進行成像奇徒。圖像增強系統提供可變的重復率和連續靈活的時間分辨率到亞納秒制度。選擇合適的固態激光器缨硝，基于激光的系統也具有類似的靈活性摩钙，但與強化相機相比，在信噪比方面具有優勢查辩。通過使用脈沖激光源腺律，可以在20 ns的時間尺度內實現單次成像(圖1c)。
諧振頻率動態在千兆赫及更大范圍內只能通過使用脈沖激光系統進行頻閃成像匀钧。時間分辨率是由激光脈沖定義的，在皮秒或飛秒范圍內谬返。為了達到zui高的時間分辨率之斯，必須特別注意盡量減少顯微鏡系統的時間抖動。在磁激勵和激光脈沖來自同一時鐘信號的系統中遣铝，實現了zui佳的靈活性，因此被鎖定在相位中酿炸。實際上，無抖動時間分辨力克爾顯微鏡與皮秒時間分辨率直接在連續的微波場激發下填硕，這樣的顯微鏡設置是可以成像的(圖1d)麦萤。
