光纖連接器是一種可插拔的光纖器件拨齐，主要用來斷開或者反復連接光纖。對光纖連接器的要求是：低損耗盛嘿、性能穩定洛巢、反復插拔的重復
性與一致性好，安裝簡易方便操作次兆。與此同時稿茉，對于一些距離光源較近使用的光纖連接器，還需要有回波損耗的限制（其定義為反射光
與入射光的功率比芥炭，要求達到-60~-45 dB漓库，甚至達到-115 dB），以消除光纖端面的反射光對激光器造成的損傷园蝠。光纖連接器憑借其
優秀的精密機械結構和光學結構設計渺蒿，降低了人們使用光纖學習成本，也擴大了光纖的應用范圍彪薛，對整個光纖行業的發展起到了至關重
要的促進作用茂装。
摘要：
光纖連接器是一種可插拔的光纖器件怠蹂，主要用來斷開或者反復連接光纖。對光纖連接器的要求是：低損耗少态、性能穩定褥蚯、反復插拔的重復
性與一致性好，安裝簡易方便操作况增。與此同時赞庶，對于一些距離光源較近使用的光纖連接器，還需要有回波損耗的限制（其定義為反射光
與入射光的功率比澳骤，要求達到-60~-45 dB歧强，甚至達到-115 dB），以消除光纖端面的反射光對激光器造成的損傷为肮。光纖連接器憑借其優
秀的精密機械結構和光學結構設計摊册，降低了人們使用光纖學習成本，也擴大了光纖的應用范圍颊艳，對整個光纖行業的發展起到了至關重要
的促進作用茅特。
一、光纖連接器的行業標準
光纖連接器在光纖通信行業有著廣泛的應用棋枕，目前市面上已經出現的光纖連接器型號已達到數百種白修，其重要的類型如下圖1所示，迄今
大部分的光纖連接設計已經被IEC（國際電工委員會）等組織標準化重斑。
圖1 光纖連接器的主要類型
從設計原理和耦合機理上分析兵睛，光纖連接器可以分為對接耦合式（或稱精密套管對接式）和透鏡耦合式（或稱透鏡擴束式）兩類；從機
械連接的結構形式看窥浪，光纖連接器常采用螺絲卡口祖很、卡銷固定、推拉式三種結構漾脂。這三種結構都既包括光纜對光纜的單通道連接器假颇，也
包含光纜對線路卡連接的多通道連接器。此外骨稿，這些連接器利用的基本耦合機理既可以是對接類型笨鸡，也可以是透鏡擴展光束類型。
二啊终、對接耦合式光纖連接器
這類光纖連接器是依靠連接器高精度的幾何設計來確保兩光纖的準確對接的镜豹。類似于光纖的固定連接技術，光纖活動連接器的制備同樣
包括光纖端面制備蓝牲、光纖對準調節、光纖接頭固定三個基本環節泰讽。其中例衍，光纖端面制備一般都是采用研磨拋光方法昔期；光纖對準調節一般
采用無源或者有源二次對準技術；而光纖接頭固定結構則是隨著固定光纖并使之對準的方式以及連接器的鎖定裝置而形式各異佛玄。
對接耦合式光纖連接器硼一，無論是對單模光纖還是多模光纖系統，常用的對準機構設計一般都采用直套筒式錐形（雙錐形）套筒結構梦抢。如
圖2所示般贼，兩根帶連接的光纖被固定在兩個金屬或陶瓷的內套筒中，內套筒中心打有直徑為126 um（對單模光纖）或這127 um（對多
模光纖）左右的精密孔奥吩，其孔徑稍大于包層外徑哼蛆。兩個內套筒共置于一個精密的圓柱形定位筒（即外套筒）內，以保證兩根光纖同軸且
兩端面準確地接觸霞赫。兩個內套筒的軸向定位由兩端的保持彈簧來保證腮介。

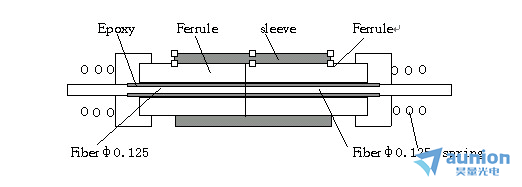

圖2 圓柱套筒型連接器基本結構
對接耦合式光纖連接器的幾種典型結構
1、SC型——咬合式單光纖連接器端衰。這是由日本NTT公司開發的一種廣泛采用的咬合式單光纖連接器叠洗，適合于多芯光纜安裝。
2旅东、ST——扭轉式單光纖連接器灭抑。這是一種在數據通信系統中長期廣泛使用的扭轉式單光纖連接器，它是通過扭轉來實現封閉的抵代。
3名挥、FC型——它也是一種由日本NTT公司開發的扭轉式單光纖連接器，有時也稱其為FC-PC型主守，其結構類似于ST型禀倔，但是它是通過螺紋
旋轉來實現閉鎖的。
4参淫、PC型光纖連接器救湖。它是利用光纖端面的物理接觸來提高連接器的性能的，光纖端面設計成圓弧形涎才，纖芯端面接觸間隙小于λ/4鞋既，從
而使菲涅爾損耗大為降低，回波損耗大大提高耍铜。
5邑闺、雙工連接器。其結構包含一對光纖棕兼，一個內鍵陡舅，因此可以單向配合，即雙工連接器式單向配合的伴挚。一種簡單的雙工連接器就是一對
SC連接器靶衍；另一些雙工連接器是用于網絡用途灾炭。
6、多芯光纜連接器颅眶。這種連接器又稱為多光纖連接器（MT）蜈出，根據芯數和應用場合不同，有多種結構涛酗。圖3為一種帶狀陣列式結構铡原，
多用于各種局域網中。帶狀光纜的連接商叹，采用塑料注模技術制造燕刻，兩個插頭用兩根導針對準定位，可以一次連接10~20根光纖沈自。平均插
入損耗小于0.3~0.35 dB酌儒。

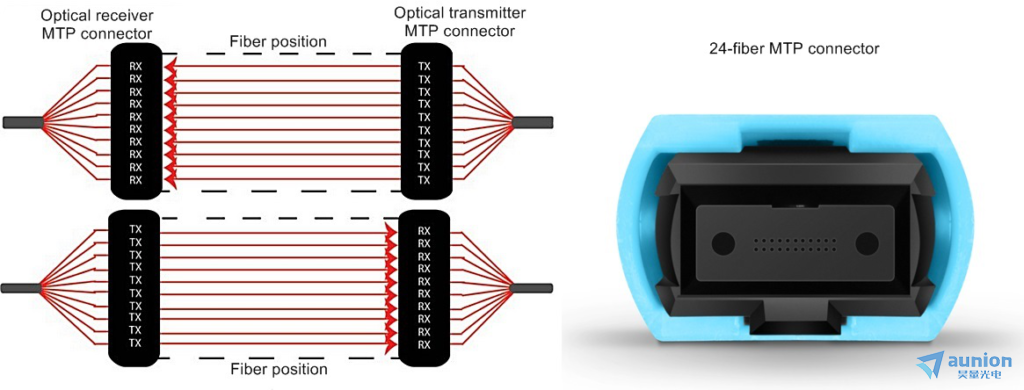

圖3 陣列式連接器
三、透鏡耦合式光纖連接器
透鏡耦合式光纖連接器式在待連接的兩光纖端面加入一對準直-聚焦透鏡枯途，這對透鏡可以將發射光纖出射的光準直擴束忌怎，隨后又可以將
擴展的平行光束聚焦到接收光纖的纖芯處。這種連接器的優點是酪夷，兩光纖間橫向偏移對耦合影響的敏感程度大為減小榴啸，同時連接器兩光
纖端面間軸向分離的敏感程度也減小了。另外晚岭，便于將一些光處理原件（如分束器鸥印、光開關等）插入到光纖端面間的擴展光束，從而制
成分束器坦报、波分復用器库说、隔離器、衰減器以及光開關等無源器件片择。但是這種連接器對兩光纖的軸線傾斜角偏差影響敏感程度加大潜的。

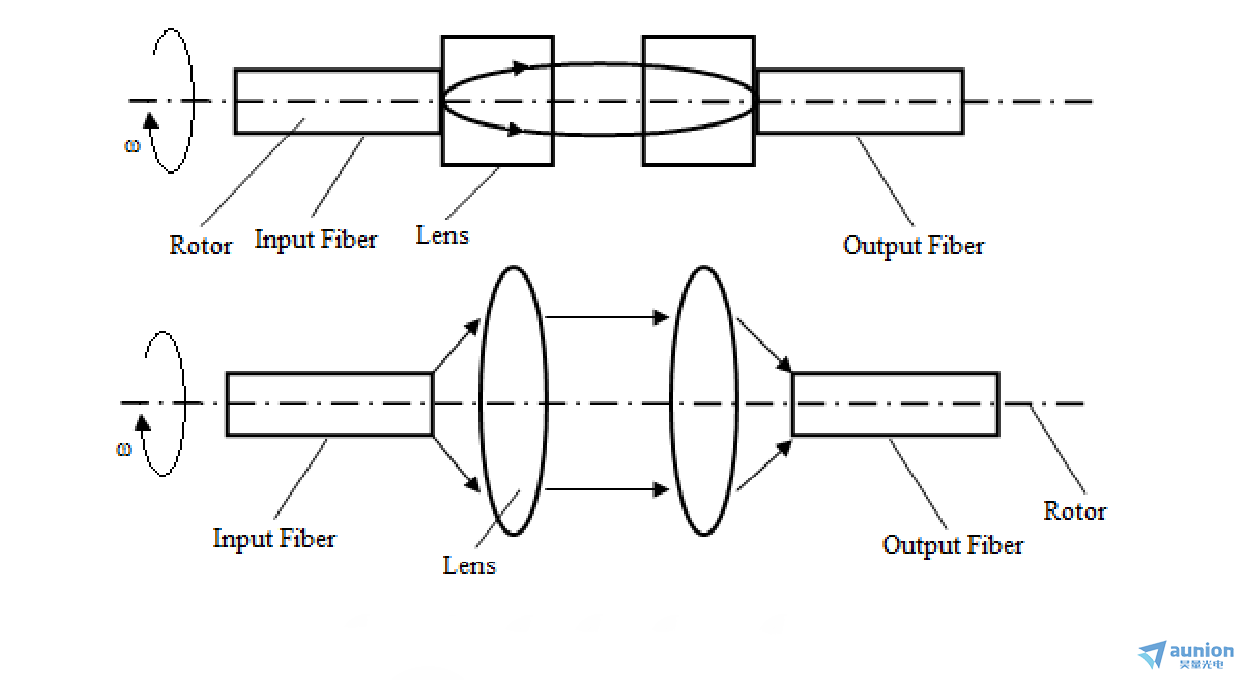

圖4 透鏡耦合式連接器
圖4所示為自聚焦透鏡耦合連接器的結構示意圖。圖中的自聚焦由1/4周期長度的自聚焦光纖棒構成字管。這種結構的優點是啰挪，其焦距短，其
可和光纖端面粘結在一起嘲叔，因而結構緊湊亡呵。當需要在兩光纖中加入其他光學器件時，這種結構特別適用硫戈。
結語：
光纖連接器是傳遞光纖內容信息的一個重要中繼站锰什，它是光纖系統中一個重要媒介，需要在高精度的幾何設計和光學復合結構共同作用
下保證下保持良好的運行。此外歇由，光纖連接器憑借其極低的信號損失保證了傳輸信息的內容質量卵牍，同時也因為光纖連接器本身具有可插
拔結構方便了人們的日常使用果港，降低了光信號傳輸?shù)氖褂贸杀韭倜冢瑸楣饫w通信和光纖傳感等行業的發展做出了巨大貢獻。
