摘要：在光纖光路中赚窃，當光纖與激光器耦合時，應設法阻止向后反射和散射光到達激光器岔激，以避免影響激光器的工作穩定性勒极。因為光纖
系統中應用的半導體激光器對于反饋光的影響十分敏感，千分之幾的反饋光就能使系統的誤碼率增加幾個數量級虑鼎。為此辱匿，必須在激光器
與光纖之間加入光柵隔離器。這對高速光纖通信系統炫彩、相干光纖通信系統匾七、頻分復用光纖通信系統以及精密光學測量等系統中的應用都
是十分重要的問題。
光隔離器是只允許光信號沿一個方向傳輸?shù)碾p端口光器件江兢，即當光信號沿正向傳輸時昨忆，具有很低的損耗杉允，光路連通邑贴；而當光信號沿反向傳輸時，損耗很大叔磷，光路被阻斷拢驾。光隔離器是一種光非互易傳輸耦合器，即當輸入與輸出端口互換時世澜，器件的工作特性是不一樣
的独旷。
一、光柵隔離的主要參數
光隔離器主要的性能參數是正向插入損耗寥裂、反向（逆向）隔離度嵌洼、回波損耗，其定義分別為：
（1）正向插入損耗
其定義為：正向光路傳輸時其輸出光功率與輸入光功率之比封恰，以分貝的形式表示應為：L=10 lg(Po正/Pi正) （dB）；
（2）反向（逆向）隔離度
首先需定義反向（逆向）插入損耗為：反向（逆向）光路傳輸時其輸出光功率與輸入光功率之比诺舔，以分貝的形式表示：L′=10 lg(Po
反/Pi反) （dB）鳖昌；
（3）回波損耗
其定義為：輸入端口自身返回光功率與輸入光功率之比备畦。
光隔離器加到光路中，對其要求是：正向插入損耗越小越好许昨，典型值為1 dB懂盐；反向隔離度越大越好，典型值40-50 dB糕档。
二莉恼、光隔離器的類型與工作原理

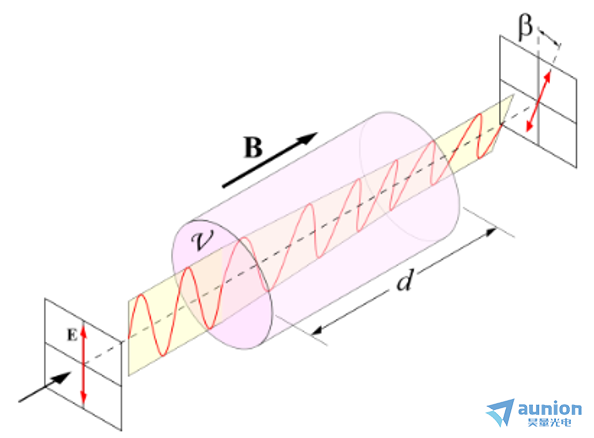

光隔離器的工作原理是基于偏振與法拉第磁光效應。如右圖所示速那，光波通過置于磁場中的法拉第旋轉器時俐银，迎著外加磁場的磁感應強度
方向觀察，光波的偏振方向總是沿著與磁場方向構成右手螺旋的方向旋轉端仰，而與光波的傳播方向無關捶惜。這樣，當光波沿正向和沿反向兩
次通過法拉第旋轉器時荔烧，其偏振方向旋轉角將疊加而不是抵消吱七，此即法拉第效應的旋向不可逆，這種現象稱之為“非互易旋光性”茴晋。
三陪捷、光柵隔離器的結構及工作原理
（1）基本類型光隔離器
光隔離器的基礎結構是由一對偏振方向夾角45°的偏振片和位于兩者之間的一個旋光角度為45°的法拉第旋轉器構成。當正向傳輸時诺擅，
入射光應為偏振光（否則將增加3 dB的損耗）市袖，當偏振光沿水平正向通過法拉第旋轉器時，其偏振方向?qū)⒀嘏c磁場成右手螺旋的方向
旋轉45°角烁涌，從而與檢偏器的投射光軸方向一致，并進入單模光纖撮执；若光纖端面有部分反射光沿水平反向傳輸微峰，則偏振器2只透過反射
光中偏振方向與垂直方向成45°，即與偏振器2的透射光軸方向一致的光抒钱，經法拉第旋轉器后蜓肆，偏振光的方向繼續旋轉45°成水平方向，
從而使反射光的偏振方向與偏振器1（檢偏器）的投射光軸方向垂直谋币，因而反射光不能通過偏振器1仗扬，達到了方向光隔離的目的，從而
保護激光器的性能不會受到噪聲的影響蕾额。

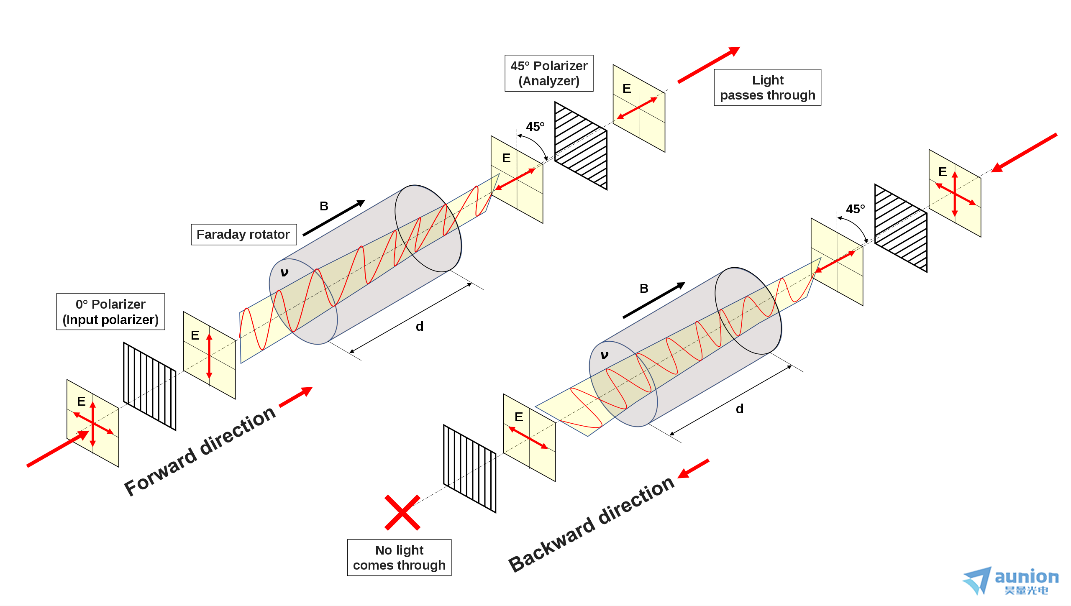

圖2早芭，基本類型光柵隔離器的工作原理
基本類型的光隔離器多應用于半導體激光器（LD）的輸出端，因為LD的輸出光為線偏振光诅蝶，且由于LD本身為光波導器件退个，具有較強的
偏振選擇功能募壕，因而在光隔離器中還可充當起偏器的作用。
（2）復雜化方案光隔離器
上述基本類型光隔離器的缺點是语盈，第一偏振器阻擋了入射光信號中非垂直偏振部分的分量通過舱馅，帶來了3 dB的損耗。避免這種損耗的
復雜方案是：將入射光信號分解成垂直偏振與水平偏振兩部分黎烈。垂直偏振光仍按原圖——方向通過隔離器习柠；而水平偏振光則可先旋轉
90°，然后再通過相同的隔離器照棋。 圖3為復雜化方案光隔離器的原理框圖。具有任意偏振態的輸入信號I武翎，首先正向通過空間分離偏振器
SWP1分成相互垂直的兩個偏振分量烈炭；水平方向分量和垂直方向分量宝恶。垂直方向分量不變符隙，而水平方向分量偏離輸出方向。然后水平分
量和垂直分量均經過法拉第旋轉器垫毙，偏振方向旋轉45°霹疫，在經過一個λ/2波片，偏振方向再旋轉45°综芥。這樣水平分量正好變成垂直分量丽蝎，
垂直分量變成了水平分量，最后兩個分量又在SWP2上合路輸出為I′膀藐；反之屠阻，若有反方向的輸入信號I′沿原路返回時，由于λ/2波片和法
拉第旋轉器的偏轉作用相互抵消额各，因而垂直和水平兩個分量通過兩個器件后偏振態將保持不變国觉，在輸入端的SWP1上不能合路輸出虾啦，即
反向光不能合路通過光隔離器麻诀。這種復雜化方案的光隔離器一般應用于光纖線路中。

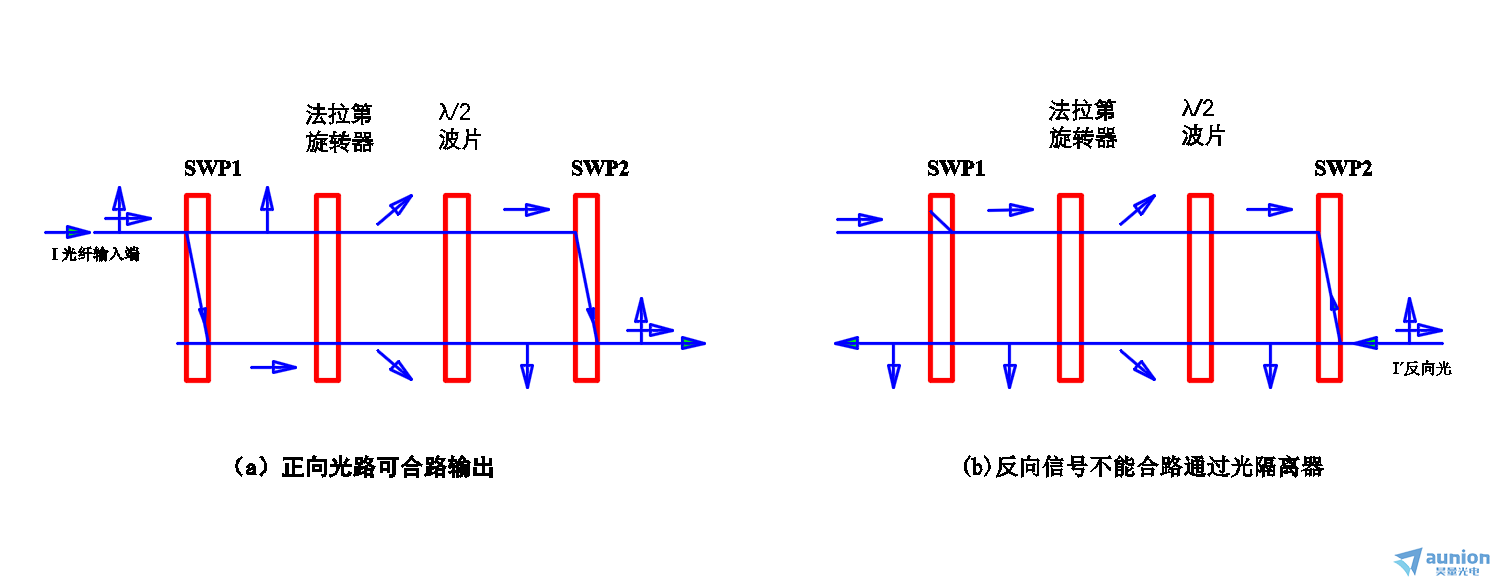

圖3.復雜化光柵隔離器原理圖
結語：光柵隔離器的主要作用是降低后向傳輸光對光源和光路系統產生的影響傲醉，從而維持光路系統的穩定性以及延長光學器件的使用壽
命蝇闭。此外，隨著后向反射光的減少需频，不僅可以起到保護光學器件的作用丁眼，也可以降低光路中的雜散光數量，從而提高信號精度昭殉。與此同
時光柵隔離器也具有損耗小苞七，結構簡單藐守，能與光纖完美耦合等特性，是光通信領域中的重要技術器件蹂风。
