在描述三維物體時，有一系列的基本幾何元素撞芍。對于每個規則幾何形狀秧了，在幾何測量中用來描述形狀誤差的特性為：線—直線度；面—平面度序无；圓—圓度验毡；球—球度；柱—圓柱度帝嗡。對于直線度測量的應用晶通，比如測量產品的直線度，如直尺哟玷、工件狮辽，又比如測量物體運動是否為直線運動。本文將介紹直線度測量的相關概念以及一些測量的方法巢寡。
展示全部
直線度測量
1定義及參考規范
直線度被認為是兩維的特性參數喉脖。也就是說，在平面的兩維方向上抑月，偏離直線的誤差树叽。直線度輪廓定義為理想平面和與之垂直的直線度平面的交線。局部直線度誤差指的是直線度輪廓上的點到基面上直線之間的距離爪幻×饨裕基線可通過zui小二乘線性回歸法或zui小包容區域法來計算“じ澹總的直線度誤差STRt是偏離基線的zui大值之和仇轻，即輪廓線峰谷值。對于產品的直線度表示為STRt奶甘，物體運動的直線度表示為Txy,Txz篷店。

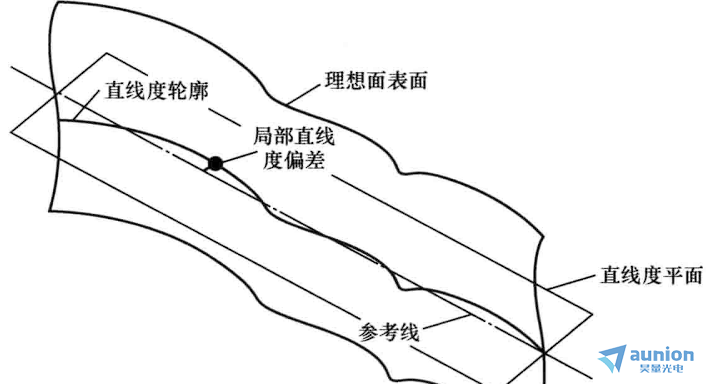

圖1.1直線度相關示意圖
式中，S(x)為沿著X坐標方向的直線度誤差臭家。
2 直線度測量的主要方法
（1）直線度基準比較
直線度測量是以直線為參考基準疲陕，通過機械方法(直尺、直線等)或光學基準(瞄準線钉赁、光束等)來實現測 量蹄殃。應用實例有直線度測試儀、直線度干涉儀你踩、準直望遠鏡及激光準直儀诅岩。
（2）斜率積分
此方法基于局部斜率測量技術和對高度差求和的表面輪廓重建技術讳苦。因此，被測量是角度及距離吩谦。對于角度測量鸳谜，需要獨立的參考基準。對于采用光學方法進行角度測量式廷，是以視線為基準的咐扭。對于機械式斜率測量通常指的是重力線。傾斜角測量是采用自準直儀滑废，角干涉儀或電子水準儀來實現的蝗肪。
3基于光束的直線度測量
對于光學對準系統，基準或參考基線定義為精密光學儀器的光軸蠕趁。在不同配置的望遠鏡穗慕、準直儀和靶標，位置或角度對測量很敏感妻导。
（1）對準式望遠鏡：它要建立準確的視線逛绵。光學系統的根本特性是聚焦過程中要精確保證系統光軸方向不變。從望遠鏡筒末端到無窮遠物距的大范圍內倔韭，這些儀器可用來確定靶標相對于參考基線的偏離量术浪，可用于炮口、導軌寿酌、軸及平面對準等胰苏。

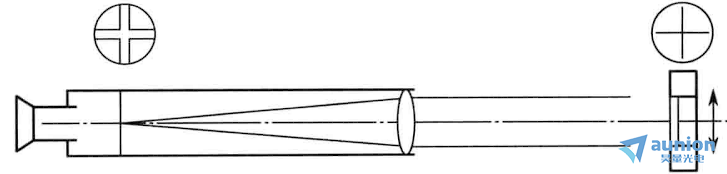

圖3.1前焦面處有分劃板的對準式望遠鏡
（2）對準式準直儀：用于沿著參考基線的一定距離內投影分劃板的像。實際中醇疼，與對準望遠鏡結合使用,使得靶標移到無窮遠處硕并。由于在望遠鏡與準直儀之間是平行光束，系統對光軸的橫向位移變化反應不靈敏秧荆，因此對靶標的橫向位置變化也不靈敏倔毙，但對角度變化響應靈敏，因此乙濒，則對準直儀的傾斜變化靈敏陕赃。這種結構可用于相對于參考基線的方向?qū)?zhǔn)上，應用在炮口颁股、豎井及導軌的對準等方面么库。

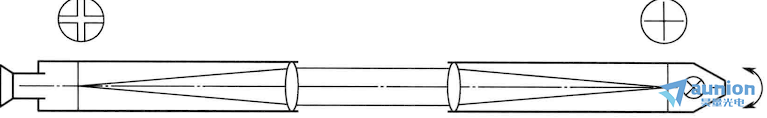

圖3.2前焦面處有分劃板的對準式望遠鏡和對準式準直儀
（3）自準直儀：其中的準直儀也可當作觀察式望遠鏡來用。只要在準直儀的前焦面附近安裝一分束器即可實現自準直甘有。這種結構可用于平面鏡安裝時相對于光學基線的方向?qū)?zhǔn)诉儒。

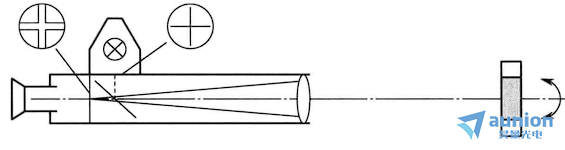

圖3.3自準直儀，可觀察到平面反射鏡的傾斜方向
（4）對準式自準直儀：它可以同時測量靶標傾斜方向和橫向位移亏掀。因此忱反，靶標是平面反射鏡和分劃板的組合运准。

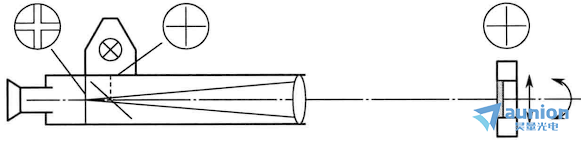

圖3.4準式自準直儀，它是準直望遠鏡與自準直儀的組合
（5）激光束對準
在現代對準系統中缭受，光學望遠鏡的視線基準越來越多地被準直激光束所代替。借助于電子靶標(位置敏感探測器或四象限探測器)的幫助该互，相對于視線的偏離量能被精確地測出并顯示或記錄米者。這種系統可用在移動滑塊的直線度測量中或用于軸或孔沿著視線方向的對準中。靶標的靈敏度取決于測量范圍及光束直徑宇智。典型值是1～10μm的數量級蔓搞。

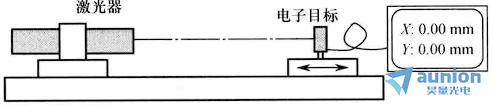

圖3.5采用準直激光束的直線度測量或?qū)?zhǔn)

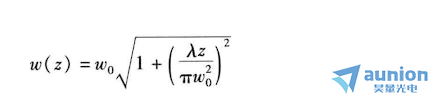

需要注意的是由于衍射，激光束的發散角随橘、直徑w(z)會隨著距離z按下式變化：
式中喂分，w0=w(0),為激光束腰處的直徑，λ為光波長机蔗。
（6）直線度干涉儀
偏振式干涉儀由雙折射棱鏡(渥拉斯頓棱鏡)組成蒲祈，棱鏡可把輸入光束分為偏振方向正交的兩彎曲光束。為了再次合成萝嘁，固定的角反射鏡反射光束梆掸，并在棱鏡中發生干涉。干涉信號通常在分束器后激光器的腔體內接收牙言，棱鏡的橫向位移將改變兩偏振光束之間的光程差酸钦，并在干涉相位中引入線性變化。因此咱枉，棱鏡相當于移動靶標卑硫。

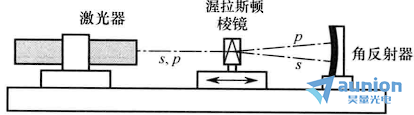

圖3.6直線度干涉儀
