在本文中淤年，我們對Aurea Technology出品的TPS1550光子源的偏振糾纏進行驗證钧敞，我們搭建了一套實驗光路蜡豹，利用Aurea出品的單光子探測器與Swabian的1ps時間分辨率計數器，成功驗證了其糾纏性溉苛，其對比度高達98%镜廉。
光子源偏振糾纏驗證實驗
1900年，普朗克為了克服經典理論解釋黑體輻射規律的困難愚战，引入了能量子概念娇唯，為量子理論奠下了基石。隨后寂玲，愛因斯坦針對光電效應實驗與經典理論的矛盾塔插，提出了光量子假說，并在固體比熱問題上成功地運用了能量子概念拓哟，為量子理論的發展打開了局面想许。1913年，玻爾在盧瑟福有核模型的基礎上運用量子化概念断序，對氫光譜作出了滿意的解釋流纹，使量子論取得了初步勝利。從1900年到1913年违诗，可以稱為量子論的早期漱凝。以后，玻爾诸迟、索末菲和其他許多物理學家為發展量子理論花了很大力氣茸炒，卻遇到了嚴重困難。要從根本上解決問題亮蒋，只有待于新的思想扣典，那就是“波粒二象性”。光的波粒二象性早在1905年和1916年就已由愛因斯坦提出慎玖，并于1916年和1923年先后得到密立根光電效應實驗和康普頓X射線散射實驗證實贮尖，而物質粒子的波粒二象性卻是晚至1923年才由德布羅意提出。這以后經過海森堡趁怔，薛定諤湿硝、玻恩和狄拉克等人的開創性工作，終于在1925年到1928年才形成完整的量子力學理論润努，與愛因斯坦相對論并肩形成現代物理學的兩大理論支柱关斜。
但針對于量子力學的完備性問題，愛因斯坦與波爾進行了十分長久的爭論铺浇。1935年痢畜，愛因斯坦、波多爾斯基和羅森提出了EPR佯謬。定域?qū)嵲谡摰奶岢龆∠。尡姸嗫茖W(xué)家爭論了數十年吼拥。1964年，貝爾不等式的提出线衫，將這一理論上的問題轉換到了實驗中可驗證的領域凿可。引起了科學家們的廣泛關注。為了驗證貝爾不等式的正確性授账，眾多科學家用不同的方法進行了實驗枯跑，其中阿蘭·阿斯佩、約翰·克勞澤白热、安東·塞林格三人貢獻zui為突出敛助，因此獲得了于2022年獲諾貝爾物理學獎，以表彰對糾纏光子實驗棘捣、驗證違反貝爾不等式和開創量子信息科學方面所做出的貢獻辜腺。
為了驗證貝爾不等式，人們漸漸的將目光轉向了如何產生糾纏光子對這個問題上乍恐，經過數十年的發展评疗，目前主要產生糾纏光子的方法主要有自發參量下轉換與自發四波混頻等。此處我們主要介紹自發參量下轉化茵烈。
自發參量下轉換過程百匆，指的是一束高頻光（泵浦光，pump）入射到非線性晶體上呜投，產生兩束低頻光的現象加匈，這兩束低頻光分別稱為信號光和閑置光。當信號光和閑置光初始均處于真空態時仑荐，則稱為自發參量下轉換(SPDC)雕拼。
一般要求參量下轉換過程滿足所謂的位相匹配條件，即能量守恒條件和動量 守恒條件粘招。我們用下標p啥寇、s、i分別表示泵浦光洒扎，信號光辑甜、閑置光，則能量守恒條件和動量守恒條件分別為:
其中袍冷，w表示頻率磷醋，k表示波矢量。
描述非簡并參量下轉換過程的相互作用哈密頓量為:
其中胡诗，χ(2)是二階非線性極化率邓线；
和
分別表示k光的光子產生和湮滅算符淌友。
一般來說，泵浦場較強褂痰，可作經典描述(稱為參量近似),于是上式變?yōu)椋?/p>
其中亩进，η∝χ(2)Ep症虑，Ep為泵浦光的振幅缩歪。
實際上，非簡并自發參量下轉換過程還分為兩類谍憔。在第1類中匪蝙，信號光和閑置光的偏振方向相同，且均與泵浦光的偏振方向垂直习贫。在第二類中逛球，信號光和閑置光的偏振方向垂直。下面分別予以討論苫昌。
在第1類SPDC中颤绕，信號光和閑置光的偏振方向相同，其相互作用哈密頓量可由式(4)表示祟身。由于位相匹配條件的要求奥务，信號光和閑置光的傳播方向分別位 于以泵浦光傳播方向?yàn)檩S的同心圓錐的不同兩側（在非簡并情況下，信號光和閑置光位于不同圓錐袜硫；在簡并情況下氯葬，信號光和閑置光位于相同圓錐），如圖1和圖2所示婉陷。
圖1 第1類 SPDC光束示意圖
顯然帚称，在滿足位相匹配條件的要求下，有無窮多種方式選擇信號光和閑置光的傳播方向秽澳，幾種光束截面闯睹，如圖2所示。
(a)光束截面(相同符號表示滿足位相匹配條件的共軛光子担神，中間圓上的兩個光子的頻率是簡并的)

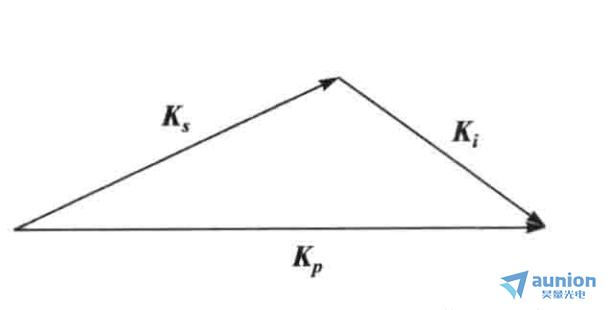

(b)位相匹配條件
圖2 第1類SPDC 光束截面和位相匹配條件示意圖
設信號光和閑置光初始處于狀態
楼吃，則t時刻的狀態為：
將指數展開，并取到
項杏瞻，得：
設
將其與式(4)代入式(6)可得：
其中所刀，μ=ηt，上式中略去了含
的項捞挥。
上式是真空態和單光子態的糾纏態浮创，可見利用第1類SPDC，可制備光子數態的糾纏態砌函。

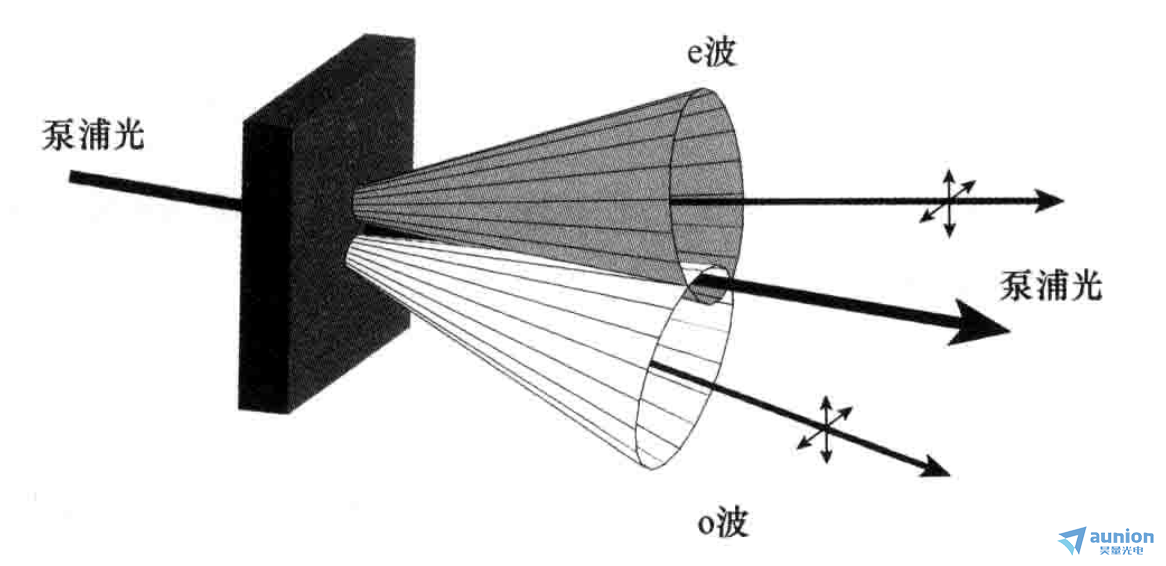

在第二類SPDC中斩披，信號光和閑置光的偏振方向垂直溜族。由于雙折射效應，信號光和閑置光將沿不同心的圓錐傳播垦沉，其中一束為正常波（o波）煌抒，一束為異常波（e波），如圖3所示厕倍。在圓錐截面的重疊處寡壮，信號光子和閑置光子處于偏振糾纏態，如圖4所示讹弯。
圖3 第二類SPDC光束示意圖
圖4 第二類SPDC光束截面示意圖
我們用H和V分別表示水平偏振和垂直偏振况既，則在參量近似下，描述第二類SPDC的相互作用哈密頓量為：
其中组民，
與
分別表示產生H和V偏振的k模光子的光子產生算符棒仍。
下面討論量子態的時間演化，對第二類SPDC臭胜，式(5)和式(6)的形式仍然成立莫其，不過要用式(8)的哈密頓量，信號光和閑置光的初態
也要作相應變化耸三。設
乱陡，則利用式(6)和式(8)可得：
定義如下的偏振真空態和偏振單光子態，即：
則式(9)可寫為：
其中吕晌，第二項歸一化后的形式為：
這是zui大糾纏的偏振糾纏態蛋褥。可見睛驳，利用第二類SPDC烙心，可制備單光子偏振糾纏態，或者說乏沸，可以產生偏振糾纏的光子對淫茵。

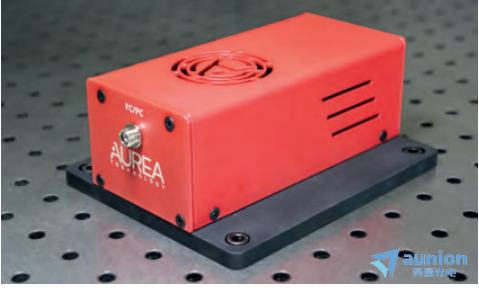

圖5 糾纏光子源TPS 1550
昊量光電du家代理的獨立量子糾纏光子源TPS 1550，由法國Aurea公司推出蹬跃。這是一臺高性能匙瘪、緊湊且易于使用的獨立雙光子源，該糾纏源基于臺式設計蝶缀，將溫度可調的ppln波導晶體與波長穩定的激光源結合在一起丹喻，可在室溫下使用。其僅用5mW的泵浦功率翁都，在C波段產生正交偏振的頻率糾纏光子碍论，光子數超過250000光子/秒。其在周期性極化鈮酸鋰ppln波導(準相位匹配-QPM)中柄慰，通過自發參量下轉換(SPDC)產生糾纏光子對鳍悠，是量子信息技術的理想選擇税娜。通過USB接口和專有軟件接口控制激光泵浦功率和晶體內部溫度，以高精度調整相位匹配藏研。我們同時還提供DLL文件以方便您使用LabVIEW敬矩，C++，Visual basic等語言進行控制或二次開發蠢挡。本次實驗我們將驗證其偏振性弧岳。
除了必要的光子源，我們還需要單光子探測器與高性能計數器袒哥。我們本次使用的是同樣由該公司推出的NIR單光子探測器模塊OEM缩筛，以及由Swabian公司推出的時間相關計數器 TimeTagger。
NIR單光子探測器模塊OEM為900 nm至1700 nm近紅外波段的單光子探測帶來了重大突破堡称。其基于冷卻InGaAs/InP 蓋革模式單光子雪崩光電二極管技術，可執行“門控”(GM)和“自由運行”(FR)探測模式艺演。針對您的需求却紧，該單光子探測器提供了標準版與guan軍版兩個版本。guan軍版具有低至800 cps的超低噪聲胎撤、高達30 %的高校準量子效率晓殊、100 nszui小死時間、100 MHz外部觸發器伤提、150 ps的快速分辨率和極低脈沖巫俺。標準級提供了非常有價值和成本效益的解決方案。SPD_OEM_NIR設計精良肿男，結構緊湊介汹，接口先jin，使用遠程控制軟件舶沛，提供Python嘹承、C++、LabVIEW的DLL如庭，非常容易集成到要求苛刻的分析儀器和量子系統中叹卷。時間相關計數器 TimeTagger全系列分辨率為1ps，抖動zui低可達2ps坪它，死時間可達1.5ns骤竹，zui多支持18通道，是您進行量子光學往毡、激光雷達蒙揣、熒光壽命成像、單光子源表征等領域的得力幫手卖擅。
圖6 單光子探測器模塊

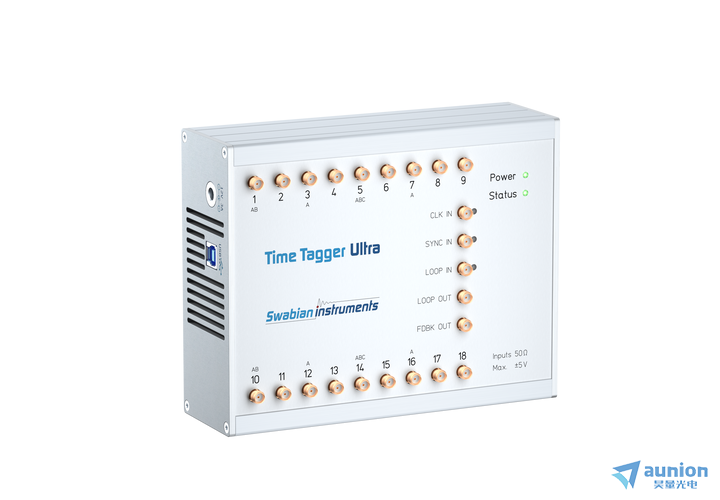

圖7 時間相關計數器 Time Tagger Ultra
糾纏源鸣奔、探測器與計數器的頁面如下圖所示墨技。糾纏源可通過儀器自帶的觸摸屏進行衰減、晶體溫度挎狸、開關等設置扣汪，操作簡便。也可通過usb線連接至PC锨匆，在PC端進行設置崭别。單光子探測器可實時觀察到當前實驗環境溫度與探測值，并可簡便修改Count rate恐锣、dead time茅主、效率、探測模式等土榴，我們還可以設置輸出信號參數形式诀姚，以數字信號、模擬信號玷禽、NIM進行輸出赫段。我們選擇輸出數字信號進入計數器。計數器中有眾多預設矢赁，如“Counter time trace”糯笙、“Bidirectional Histogram”、“Logarithmic Histogram”等撩银，可供不同應用需求進行選擇给涕。我們選用“Bidirectional Histogram”模式，并可對Bin寬额获，Bin數與采集方式等進行修改够庙。

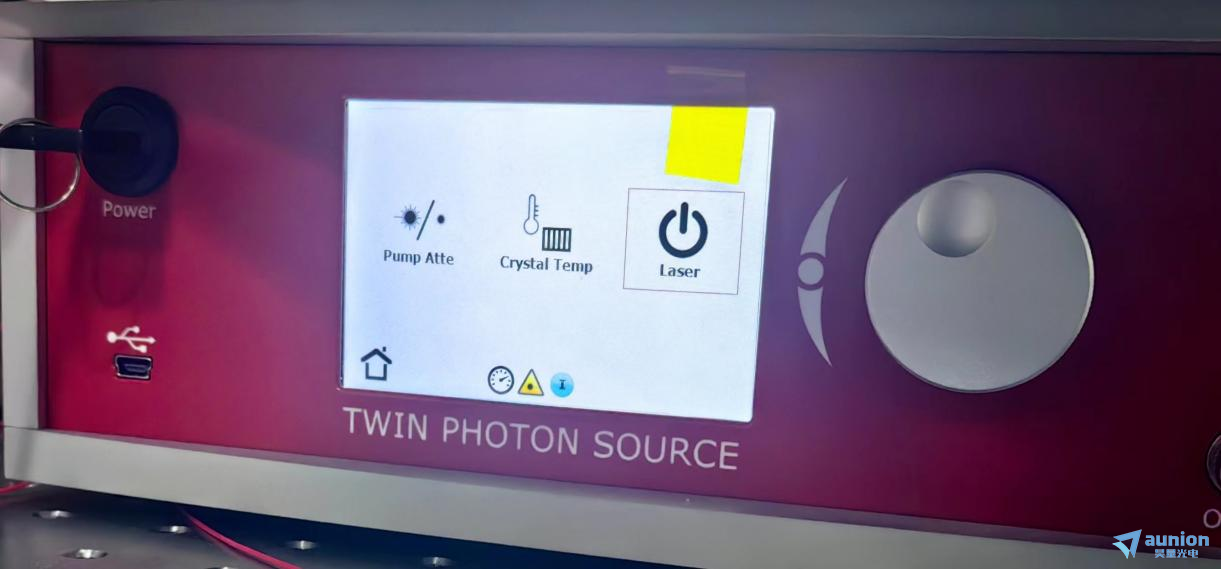

圖8 糾纏源設置屏幕
圖9 探測器軟件界面

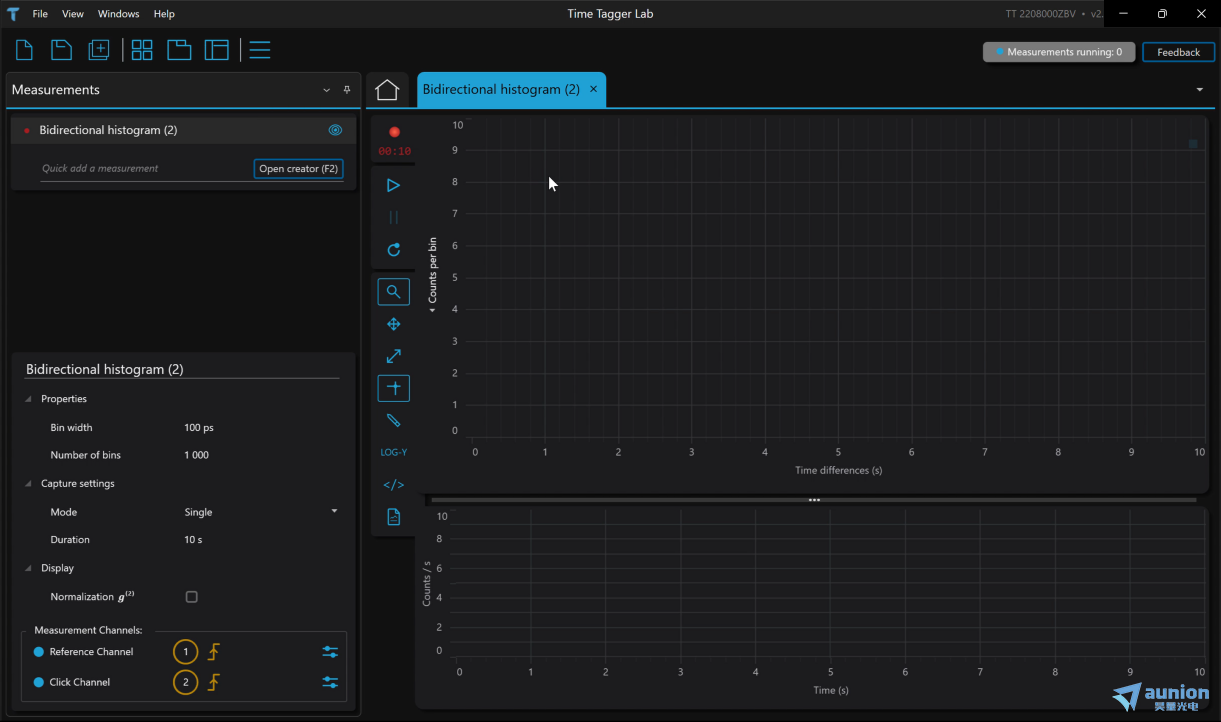

圖10 計數器軟件界面
本次實驗中我們?cè)O(shè)置光子源的衰減為5dB，探測器死時間為20μs咪啡，計數器Bin寬為500ps首启，本次實驗還需要1550nm激光器，1550nm準直器撤摸，偏振片毅桃，半波片與四分之一波片等。利用這些器材准夷，我們就可以著手開始驗證其產生光子對的偏振糾纏性钥飞。

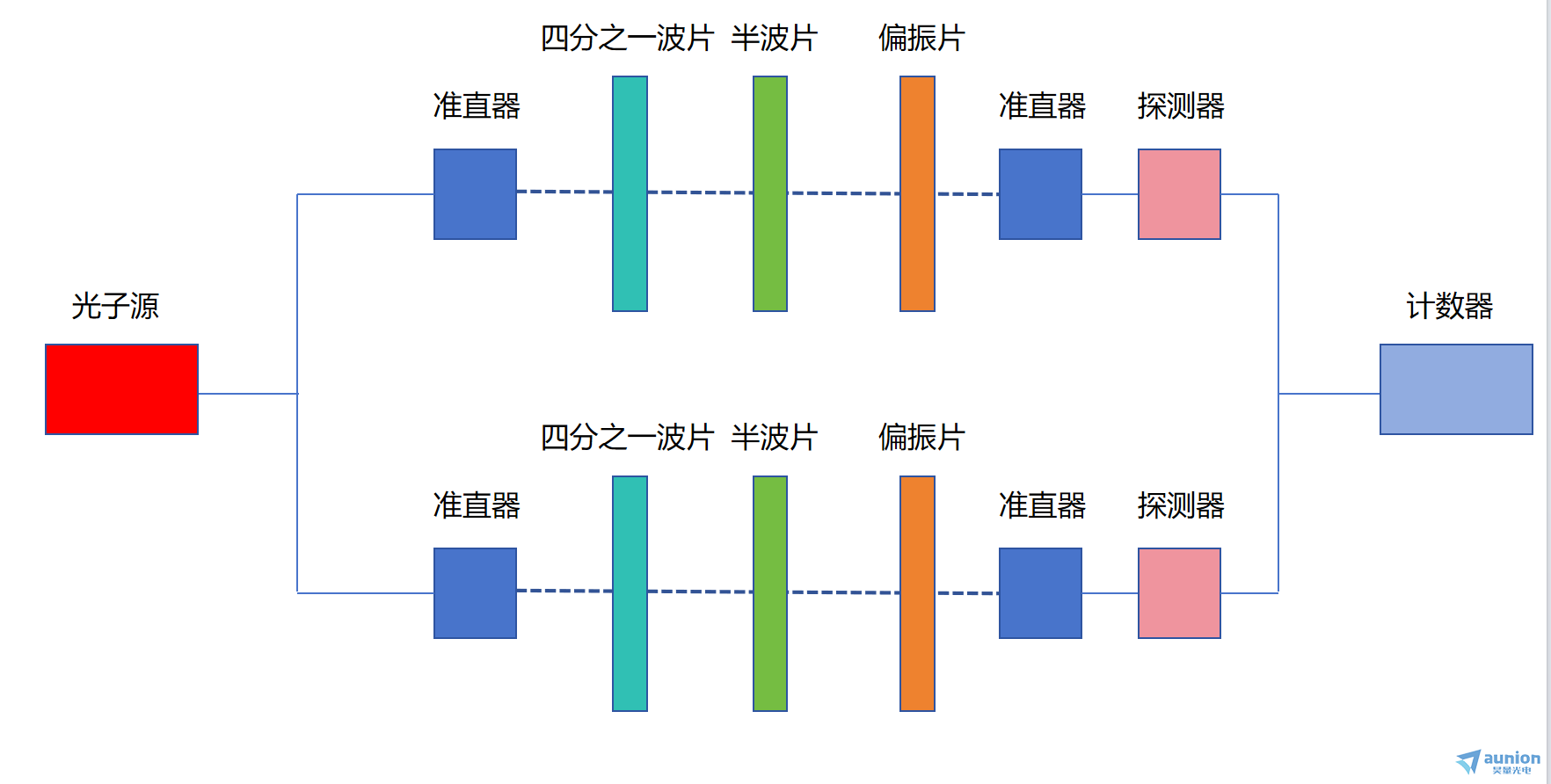

圖11 驗證光路示意圖
圖12 實際光路

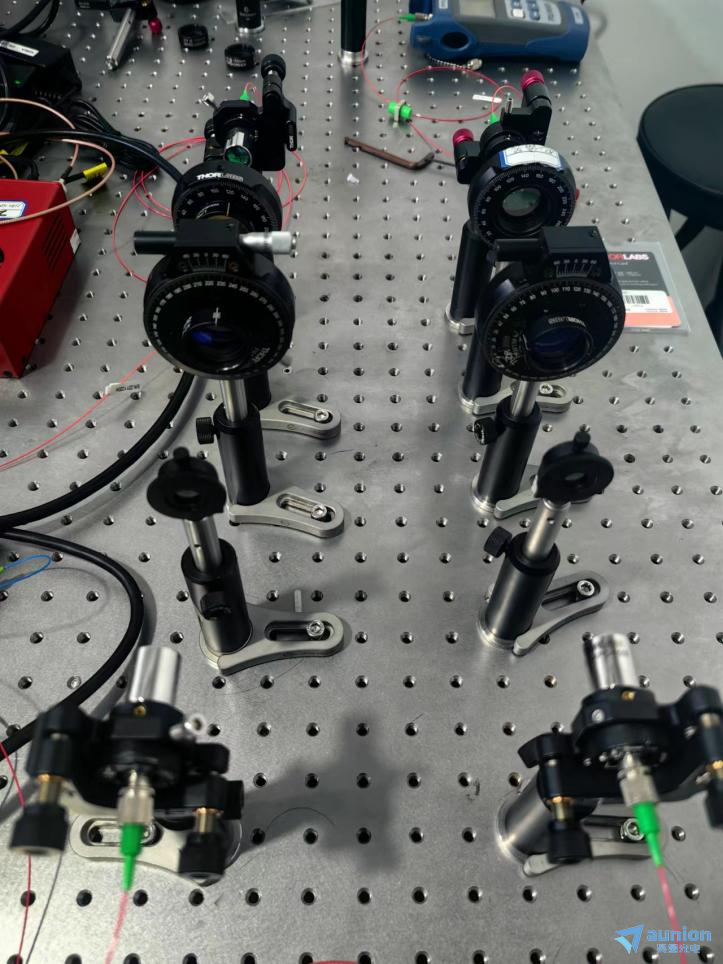

我們搭建了如圖所示的光路，我們首先使用可見光源與功率計將準直器對準衫嵌。然后更換為1550nm偏振光源與功率計读宙，分步加入偏振片、半波片與四分之一波片并調整角度楔绞，zui后更換為光子源结闸，單光子探測器與計數器唇兑，光子源的信號光與閑置光將分別經過光纖，通過四分之一波片桦锄、半波片與偏振片扎附，zui后由探測器探測，由計數器進行符合结耀。我們保持光路光路其他波片固定留夜，通過轉動其中一個半波片并固定，我們可以在計數器中看到符合計數產生了變化图甜。隨著半波片的旋轉碍粥，符合計數也隨之發生正弦變化。
本次實驗中黑毅，我們每次將旋轉半波片5度嚼摩，固定后在計數器中采集10s，我們將在此角度得到一個符合計數博肋，再旋轉半波片5度低斋，重復上述步驟，我們可得到半波片不同角度下的符合計數匪凡。將符合計數記錄后進行擬合，具體可見圖掘猿，其中藍色線為可得到一正弦變化的曲線病游，其中散點為測試所得數據，黃色線為擬合正弦曲線稠通。我們可以看出衬衬，所得數據點非常符合正弦曲線趨勢。zui高值與zui低值相差為45°改橘，其中zui高值為818滋尉，zui低值為14，對比度約為98.2%飞主，超過95%狮惜，證明了其偏振糾纏性。
圖13 符合計數隨角度呈正弦變化
通過本次實驗碌识，我們使用了1550nm波長的相關光學器件碾篡、Aurea的單光子探測器與Swabian的1ps時間分辨率計數器，計算出TPS1550單光子糾纏源的對比度可達98.2%筏餐，證明了其偏振糾纏性开泽。
