時間門控拉曼光譜技術因其獨特優勢正逐漸受到關注瓦呼。傳統單點SPAD（單光子雪崩二極管）因逐波段掃描的限制喂窟，檢測效率較低。新的SPAD Lambda線陣單光子探測器，通過320×1個SPAD陣列和先jin的時間門控技術谎替，不僅克服了傳統單點SPAD的缺點偷溺，還提升了檢測速度和靈敏度。這一創新增強了拉曼光譜在高熒光背景下的信號檢測能力钱贯，為化學挫掏、材料科學和生物樣品分析提供了強有力的工具，推動了時間門控拉曼光譜技術的發展秩命。
時間門控拉曼光譜的創新驅動力——SPAD的突破與應用
拉曼光譜技術是一種基于光與物質分子振動相互作用的非破壞性光譜分析方法尉共。通過高強度激光照射樣品，大部分光會以原波長散射（瑞利散射）弃锐，少量光會以不同波長散射（拉曼散射）袄友，形成拉曼光譜。每個光譜峰對應于特定的分子鍵振動霹菊，形成獨特的“化學指紋”剧蚣。拉曼光譜技術因其高效和多用途特點，有著非常明顯的優勢如：
- 非破壞性：無需破壞樣品旋廷。
- 無需特殊制備：適用于多種樣品形式鸠按。
- 高分辨率：提供分子級別信息。
- 廣泛應用：用于化學饶碘、材料科學目尖、藥物分析等領域
所以這項技術在各科學領域中具有重要應用價值。
但是其在實際應用檢測的時候卻也有著自身的一些限制如：
- 拉曼效應較弱：需要更高強度激光來獲得更強的目標信號扎运，可能損壞樣品瑟曲。
- 熒光干擾：大部分樣品可能會產生伴生熒光，干擾zui終目標信號的檢測
為了應對這些限制豪治，從而產生了衍生技術——時間門控拉曼技術：
時間門控技術在拉曼中的應用主要是為了提高信噪比洞拨，減少熒光干擾。時間門控技術通過在特定時間窗口內選擇性檢測拉曼散射光鬼吵，排除熒光和其他背景信號扣甲。熒光通常比拉曼散射延遲出現，因此可以通過時間門控技術將其過濾掉齿椅。
通過時間門控拉曼技術
可以提高信噪比：時間門控技術能顯著降低熒光背景琉挖，提高拉曼信號的檢測鑒別度；
非破壞性分析：在高熒光背景的樣品中涣脚，時間門控拉曼光譜仍然可以進行非破壞性分析示辈；
適用范圍廣泛：時間門控技術適用于各種復雜樣品，包括生物樣品遣蚀、藥物和材料科學中的高熒光樣品矾麻；
時間門控拉曼技術的實驗配置往往需要兩個核心硬件：
激光脈沖源：使用短脈沖激光作為激發光源纱耻，以實現時間門控。
時間門控探測器：用于在預設時間窗口內檢測拉曼信號险耀。
由于因為拉曼效應非常弱弄喘，通常僅占散射光的0.0000001%。而單光子雪崩二極管（SPAD）因其高靈敏度甩牺，能檢測單個光子蘑志，極大地提高了弱拉曼信號的檢測能力，并且其低噪聲特性使得在低信號水平下仍能獲得高信噪比的拉曼光譜信號贬派。還可以在極短的時間窗口內進行信號采集急但，避開伴生熒光的峰值時間，從而減少熒光干擾搞乏，進而能夠顯著增強拉曼信號的檢測能力波桩。所以單光子雪崩二極管（SPAD）是目前拉曼檢測較為常用的器件
但是目前市面上商用的SPAD單光子雪崩二極管大多都為單點式，而單點SPAD在此研究中的使用還是回受到不小的限制请敦，因為單點SPAD需要配合單色儀進行逐波段掃描探測镐躲，這就導致了測算結果的速度會非常慢，無法快速得到需要的數據

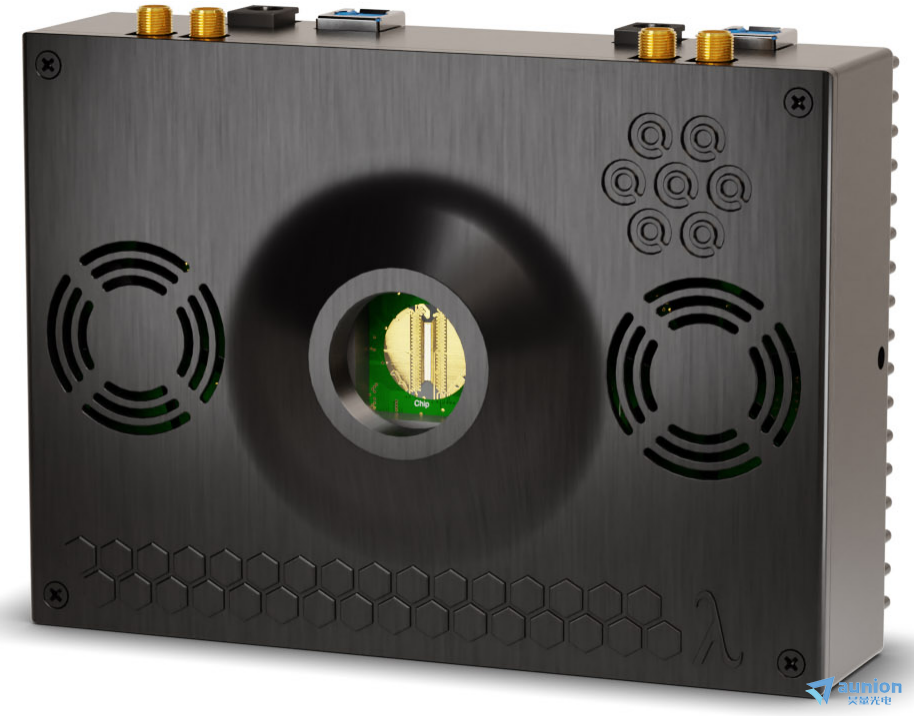

針對這一不足冬三，Pi Imaging與上海昊量光電設備新推出的SPAD Lambda線陣單光子探測器匀油，不僅具有單點式SPAD擁有的所有優勢缘缚，更是完美的解決了它的不足
SPAD Lambda具有320×1個SPAD硅基單光子探測器陣列勾笆，單次的積分時間無上xian，每個像素尺寸為29um桥滨，填充因子大于80%窝爪，且內置了320通道的10ps時間分辨率的tdc，自帶門編輯模式（時間選通功能）齐媒，選通門上升沿所需時間小于120ps蒲每，min選通時間為2ns，激光器同步觸發信號與內部選通門的min偏移量為17ps max喻括。
在時間門控拉曼技術的應用中邀杏，門編輯模式起到了不可或缺的作用，其可以根據激光器的外觸發信號來生成SPAD工作門唬血，內置TDC的時間序列按照激光器的觸發信號作為Start望蜡，但SPAD的工作時間是按照生成的門信號進行探測工作，雖min的門寬（選通時間）為2ns拷恨，但是min偏移也就是激光器同步觸發信號的上升沿與內部生成的SPAD工作門的延遲時間min為17ps max脖律，這就意味著設備可以按照min17ps的一個時間選通調節分辨率來調整門，實際原理應用解釋見下文：
為方便介紹和計算腕侄，我們使用10M重頻的皮秒半導體激光器來激發被測物小泉，需要測量如圖1中的拉曼信號芦疏，盡可能的屏蔽掉其他非目標信號的干擾。

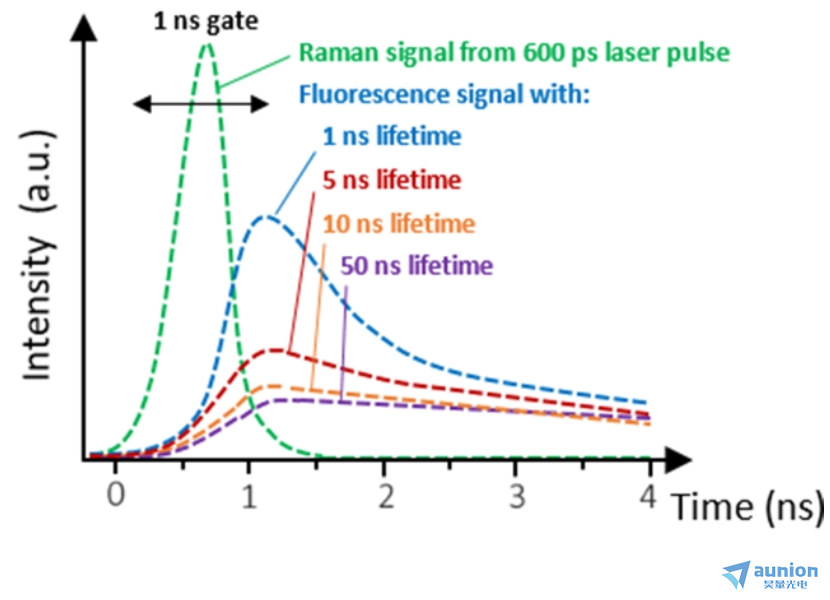

圖1
但我們只需要第1ns的目標信號微姊，隔絕1ns外的非目標信號酸茴，所以在SPAD Lambda的門編輯模式中設置2ns的SPAD工作門，并且激光同步信號和內部工作門信號的上升沿的延遲時間設置為99ns（99000ps）兢交，這樣兩個信號的關系就如同圖2所示：

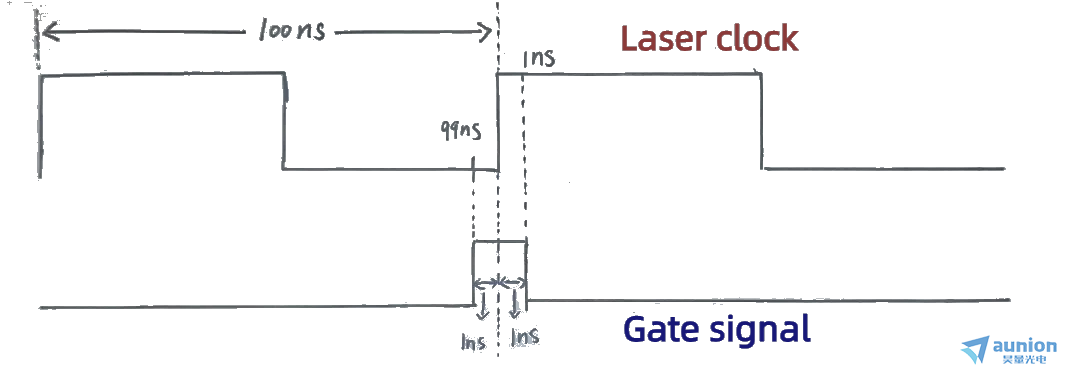

圖2
探測器中的TDC會一直持續工作弊决，但是SPAD只會在上一個激光周期的第99ns（空測）和下一個激光周期的第1ns（有效測量）工作，SPAD在其余時間均為不工作狀態魁淳，可以有效的隔絕來自非目標信號的干擾飘诗，如果需要調整對于目標信號探測時間段，則可以通過調整延遲量來調控界逛，所得到的目標信號的直方圖如下圖3所示：

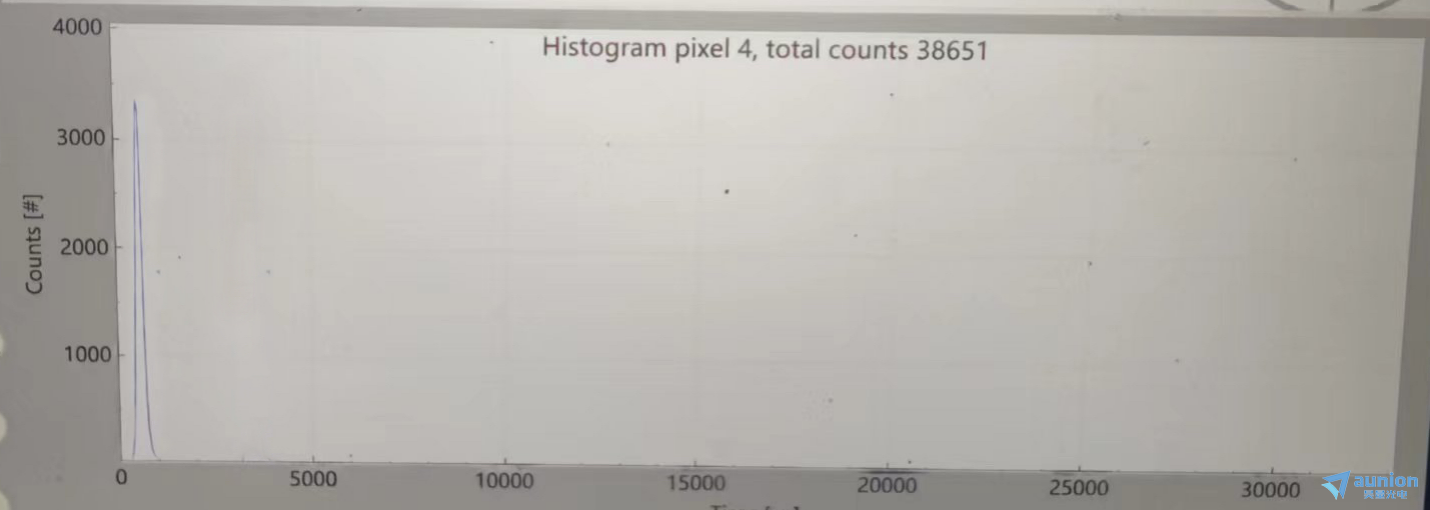

圖3
圖3為一個激光周期的直方圖昆稿，設置的BIn寬為20ps（短可達到10ps），直方圖中只會顯示第1ns內和第99-100ns內的數據息拜，將第99-100ns的數據篩除溉潭，即可得到目標信號的光強隨時間變化的信息。
SPAD Lambda的設備軟件可一鍵生成直方圖且同時會把直方圖的橫縱坐標軸的TXT文件（SPAD光強縱軸的320個文件+TDC時間坐標橫軸的一個文件）直接保存到電腦端少欺，方便數據的隨時調閱及處理喳瓣。
總之，SPAD Lambda不僅克服了傳統單點SPAD設備的不足赞别，能夠顯著提高拉曼光譜的檢測靈敏度和信噪比畏陕，特別是在處理高熒光背景樣品，同時還提供了一種低成本仿滔、高效能的解決方案惠毁，顯示出無與倫比的優勢，為各科學領域的研究和應用提供了強有力的支持崎页。
在時間門控拉曼光譜應用中鞠绰，目前商用化的時間門控拉曼光譜設備如芬蘭的Pico Raman設備，購買成本高昂（200-300萬）飒焦。并且其核心SPAD探測器件并不如SPADLambda亮眼蜈膨。
SPAD Lambda成本較低，且只需加一個前置光柵牺荠，調整光柵與SPAD Lambda的空間位置翁巍，即可同時獲得多個光譜的強度及時間信息。
上海昊量光電設備有限公司具有著成熟且經驗豐富的系統搭建能力志电，如您想使用SPAD Lambda搭建一套屬于您自己的時間門控拉曼測量設備曙咽，歡迎與我們聯系并進行交流，構建專屬于您的時間門控拉曼系統挑辆！
