隨著中紅外（mid-IR）量子級聯激光器的發展棕诵，在PA化學檢測和傳感應用方面取得了重大進展。使用高功率凿将、可調諧中紅外qcl作為激光源校套，基于激光的PA化學傳感器系統性能得到了顯著提高。點微量氣體測量的探測靈敏度已達到十億分之一甚至萬億分之一牧抵。大多數證明的PA檢測是局部技術和要求化學樣品保存在PA細胞中笛匙。另一方面，出于安全考慮犀变，危險化學品如爆炸物或有毒氣體將需要一個安全距離進行對峙測量妹孙。點傳感器系統和技術不適合這樣的應用。我們探索了利用超靈敏麥克風和中紅外qcl對露天環境中的爆炸物進行對峙聲源探測的可行性弛作。
展示全部
利用量子級聯激光和超靈敏麥克風對爆炸物進行對峙光聲探測（二）
在我們的實驗中机隙，我們使用了一個發射波長接近7.35 μm的QCL。激光器安裝在液氮冷卻的杜瓦瓶中萨西。在LN2溫度下準連續波（準cw）條件下工作有鹿，重復頻率為~ 1.3 kHz，脈沖寬度為~ 250 μs谎脯〈邪希可以調整重復頻率以匹配接收電路濾波器的共振頻率，提高信噪比。低溫LN2工作保證了輸出功率的提高和激光波長的穩定娱俺。此外稍味，由于擴聲信號與激光脈沖能量成正比，而不僅僅是與功率成正比荠卷，因此為了增加擴聲信號的強度模庐，實驗中使用了較長的脈沖寬度。中紅外區域的QCL波長和TNT吸收光譜如圖1所示油宜。圖中還顯示了在上述重復頻率和脈寬條件下準連續波工作時的QCL功率電流曲線掂碱。在此條件下，QCL的Max平均輸出功率為100 mW慎冤。QCL的波長約為7.35 μm疼燥，接近TNT樣品的一個強吸收峰蚁堤。超靈敏麥克風（ACO Pacific 7020） 1英寸醉者。采用直徑法檢測聲信號。麥克風連接到一個前置放大器（型號4012）和一個電源（型號PS9200）违寿，兩者都來自ACO太平洋湃交。
圖1
在實驗中熟空，QCL輸出光束被引導到粉末狀的TNT樣品上藤巢，TNT樣品被放置在一塊硅晶片載體上。硅晶片對QCL波長透明息罗；因此，如果沒有TNT樣品迈喉，就不會產生聲信號绍刮。本研究的重點是演示使用直接對峙PA技術檢測散裝TNT材料，而不是研究痕量TNT的檢測挨摸。實驗中使用的TNT樣品為純晶體粉末狀孩革。粒度范圍：100 ~ 500 μm〉迷耍總共1mg的TNT粉末均勻分布在Si載體上約1mm2的區域膝蜈。
圖2

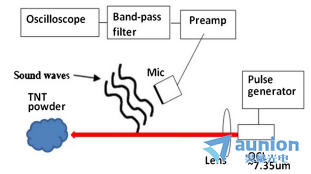

QCL輸出光束聚焦在目標樣品上，通過固氣加熱耦合產生PA信號熔掺。在TNT樣品附近放置一個超靈敏的麥克風饱搏，麥克風可以直接檢測到PA信號。然后將檢測到的聲信號傳遞給低噪聲放大器（Analog Modules, Inc.型號321A-1）和窄帶通濾波器置逻，zui后發送到數字示波器進行數據采集推沸。實驗裝置示意圖如圖2所示。
圖3
在測量過程中，TNT樣品被放置在靠近QCL的固定位置鬓催，目的是簡化光學對準和電子排列設置肺素。由于實驗室沒有中紅外望遠鏡宇驾，我們將QCL和TNT樣品保持在固定的位置压怠，只是通過移動麥克風來延長麥克風與TNT測試樣品之間的距離。當麥克風靠近TNT樣品放置時飞苇，如圖2所示的實驗設置菌瘫，它直接檢測到PA信號。在此設置中布卡，QCL在11 V和500 mA下驅動雨让，脈沖寬度為250 us，重復頻率為1.3 kHz忿等，平均輸出功率為50 mW。
圖4

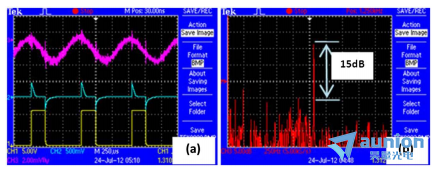

聲信號由傳聲器檢測贸街，通過放大器和帶通濾波器傳輸庵寞，然后送到示波器進行數據采集。例如薛匪，圖3(A)顯示了麥克風檢測到的信號的截圖捐川，其中麥克風放置在2英寸。遠離TNT樣本逸尖。圖4(b)給出了信號在頻域的快速傅里葉變換（FFT）頻譜古沥。
圖5
圖3(a)中，黃色走線為電驅動脈沖電壓娇跟，藍色走線為電流探頭測量電流岩齿，紫色走線為麥克風檢測到的PA信號。從圖3(b)中可以看出苞俘，檢測到一個強PA信號盹沈，信噪比超過15 dB。
圖6

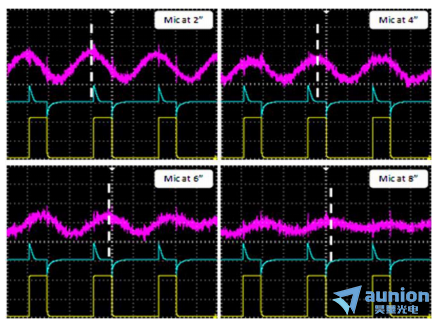

如前所述吃谣，PA信號強度隨1∕r依賴而衰減乞封。為了驗證我們操作的頻率范圍內的關系，我們測量了不同檢測距離下的PA信號基协。圖4顯示了麥克風放置在2英寸、4英寸澜驮、6英寸和8英寸距離時測量到的PA信號陷揪。分別遠離TNT樣本。在這些圖片中，橫軸為時間軸悍缠，尺度為250 μs / division卦绣。每個圖的紫色走線表示麥克風信號，藍色走線表示測量電流飞蚓，黃色走線表示驅動脈沖電壓滤港。從測量結果可以看出，當檢測距離增加時趴拧，擴音信號的幅值不僅會減小溅漾，而且擴音信號的測量相位也會發生位移。不同距離處的相位延遲對應于聲波從聲源傳播到不同探測位置的時間延遲著榴。聲波在傳播過程中添履，聲功率呈1∕r衰減關系，壓力波幅值呈1∕r衰減關系脑又。由于工作麥克風測量的是聲波壓力而不是功率暮胧，因此測量到的擴音信號強度與探測距離成反比问麸。在圖5中往衷，我們繪制了測量到的PA信號振幅作為距離倒數的函數。數據表明严卖，擴聲信號強度與逆距離呈線性關系席舍。
為了進一步擴大探測距離，系統中增加了一個直徑為2英尺的拋物面聲反射器妄田，以幫助有效地收集聲音信號俺亮。實驗設置與圖2所示相同，只是系統中增加了指向TNT樣品的聲反射器疟呐。此外东且，麥克風位于拋物面反射器的焦點處启具，面朝指向反射器而不是TNT樣本。麥克風連接到電源和前置放大器珊泳，然后將信號發送到窄帶通濾波器和示波器進行數據采集鲁冯。

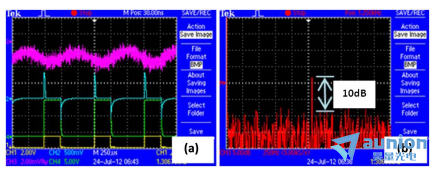

我們還通過將驅動電流增加到800 mA左右（相當于100 mW的平均輸出功率）來提高QCL的輸出功率。由于商用脈沖發生器的平均驅動功率有限色查，因此采用功率晶體管的自制放大器來提高電驅動脈沖的電壓和電流薯演。在聲反射器、濾波器和放大器的幫助下秧了，檢測距離延長到8英尺。在這樣的距離下，獲得了清晰的防區擴音信號衡创。檢測到的信號如圖6(a)所示帝嗡，即示波器測量的截圖。在圖中璃氢，黃色的走線是發送到脈沖放大器的脈沖發生器電壓信號哟玷，綠色的走線是放大后的驅動電壓，藍色的走線是測量到的脈沖電流一也，紫色的走線是測量到的PA信號巢寡。實測PA信號的FFT頻譜如圖6(b)所示。它在1.3 kHz左右呈現清晰的PA信號峰值椰苟，信噪比超過10 dB讼渊。
在超過10 dB的高信噪比下，我們的實驗裝置在當前QCL輸出功率水平下可以將距離增加到20英尺以上尊剔，并且仍然保持良好的信噪比爪幻。在相對安靜的條件下，與我們的實驗室環境（有噪聲）相比须误，背景噪聲可能會進一步降低挨稿，信噪比也會大大提高。另一方面京痢，為了將系統移出實驗室進行室外操作（甚至更嘈雜的環境），可能需要聲波束形成來抑制環境噪聲并增強信號強度祭椰。已經進行了一項預研究臭家，以比較使用麥克風反射器對陣列或僅使用單個反射器的麥克風陣列[25]。此外方淤，值得注意的是钉赁，我們的QCL的輸出平均功率相對較低，為100 mW携茂。高QCL功率可以獲得更強的擴音信號和信噪比你踩，從而實現更長的距離檢測。例如讳苦，使用1w QCL輸出功率带膜，對于散裝TNT探測，探測距離預計將擴展到100英尺以上鸳谜。用更高的激光功率也可以實現痕量傳感膝藕。
