量子級聯激光器是一種很有前途的中紅外半導體光源撇眯，可用于環境傳感或醫療診斷等應用中的分子檢測。對于這樣的應用虱咧，研究人員一直在努力提高設備的性能熊榛。近年來，為了實現緊湊腕巡、便攜玄坦、節能和高功率的量子級聯激光系統，人們一直在追求提高壁插頭效率绘沉。然而煎楣，進展很大程度上是漸進式的，基本的量子設計多年來一直保持不變车伞，墻壁插頭效率尚未達到35%以上择懂。影響量子級聯激光性能的一個關鍵因素是電子在激光有源區的有效輸運。
高能效量子級聯激光器
量子級聯激光器是基于半導體量子阱的子帶間躍遷。當電子從前面的注入?yún)^(qū)進入活躍區日矫，在上下激光能級之間經歷輻射躍遷赂弓，并隨后被提取到下一個下游注入?yún)^(qū)時，產生光子哪轿。電子從注入?yún)^(qū)進入下一個活躍區是通過注入地能級和上激光能級之間的共振隧穿發生的盈魁。隧穿速率，以及許多其他性能相關參數窃诉，可以通過量子設計來設計杨耙，例如赤套，通過耦合強度的設計，耦合強度被定義為注入器地面能級和上激光能級在完全共振時能量分裂的一半珊膜。理論分析表明容握，快速隧穿速率是實現高激光壁塞效率（WPE）的關鍵因素。一方面车柠，隧穿速率越快剔氏，所能支持的Max工作電流密度就越高，因此電流效率（即激光器工作在高于閾值多遠的地方）也就越高竹祷，這是影響WPE的重要因素谈跛。另一方面，更快的隧穿速率也有利于提高內部效率和增益塑陵，因?yàn)樗鼫p少了注入器區域的電子居數感憾，從而使從注入器地能級到較低激光能級或連續能級的泄漏電流z小化，增加了居數反轉令花。
圖1
在實際的生長技術中阻桅，相鄰的半導體層之間的界面并不是完全光滑的，實際上在幾個
圖2
采用應變平衡的In0.66Ga0.34As/Al0.69In0.31As材料冤今，通過金屬有機化學氣相沉積（MOCVD）在InP襯底上生長了QCL結構，該結構由低損耗的InP基波導包層組成茂缚，包層位于43個重復的注入/活性區序列之上戏罢。每個注入?yún)^(qū)摻雜片密度為1*1011cm-1。采用傳統的III-V型半導體加工技術制備了脊寬為13.5 ~ 21.5 mm的脊波導激光器脚囊。采用等離子體增強化學氣相沉積法（PECVD）沉積0.3 mm的SiOx絕緣層龟糕，通過電子束蒸發沉積30 nm/300 nm的薄鈦金頂部金屬觸點，然后將襯底減薄至200 mm悔耘，并沉積20 nm/200 nm的鍺金底部金屬觸點讲岁。直徑為190 mm的圓形平臺樣品（用于電致發光和電子傳輸測量）由相同的晶圓使用類似的技術制造，除了不需要SiOx絕緣層。激光器的腔長從0.5到4.0 mm不等催首，并在銅散熱片的外延側安裝扶踊。此外，還制作了具有埋置異質結構波導和固定腔長1.9 mm的激光器郎任，在其背面涂覆高反射率涂層秧耗，并將外延面向上安裝。
圖3

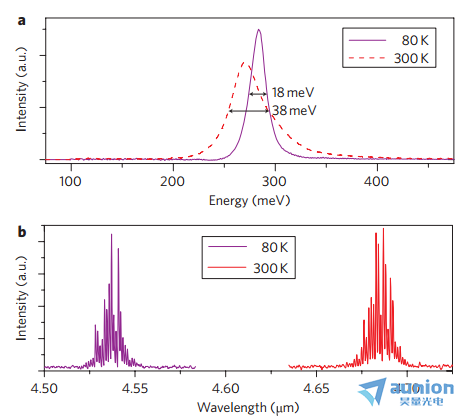

圖2a顯示了臺面樣品在80k和300k下的電致發光光譜舶治。與預期相反分井，本設計中的超強耦合對增益譜寬沒有明顯的負面影響，如果有的話霉猛。輻射躍遷展寬與z佳可比常規設計相似尺锚。在非激光平臺樣品上的電子傳輸特性（電流-電壓特性）表征表明，與具有相似波長和片狀摻雜密度的典型高性能傳統設計相比惜浅，我們的超強耦合設計在大溫度范圍內具有更高的Max工作電流密度和更低的差分電阻（補充圖S1）瘫辩。代表性激光光譜如圖2b所示；激光波長在低溫下為4.5 mm坛悉，在室溫下為4.7 mm伐厌。
圖4

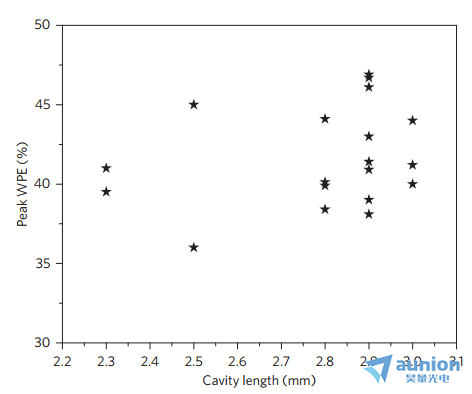

激光表征結果表明，與目前報道的在相似波長和工作條件下的z佳qcl相比裸影，該激光器在寬溫度范圍內的斜率效率挣轨、峰值功率和WPE均有顯著提高。對于脈沖模式工作（5 kHz重復率轩猩，100 ns脈沖寬度）卷扮，性能非常好的激光器之一（13.6 mm寬，2.9 mm長脊）的斜率效率為8WA均践，峰值光輸出功率至少為10.0 W（圖3a）晤锹， 80 K時的峰值WPE為47%（圖3b）。在9 K時彤委，WPE進一步增加到0.48%抖甘。如果考慮到從電源到激光器測量的0.35 V接線電阻，則激光在9 K時達到50% WPE葫慎。即使在200k時衔彻，峰值WPE仍然是35%。圖4顯示了所有測試激光器在80k時的峰值WPE散點圖偷办，空腔長度從2.3到3.0 mm不等艰额。在此空腔長度范圍內的大多數測試器件在80k時的峰值WPE大于40%，并且有幾個器件的峰值WPE大于45%（此圖未對接線電阻進行校正）椒涯。與報道的z佳結果相比柄沮，這些結果有了顯著的改進，并且超過了常規qcl通常預測的WPE極限。從“1/L”測量中提取出1.5 cm21的低波導損耗祖搓，這也有助于實現高激光WPE狱意。該設計的兩個優勢特點，即大大提高了Max電流密度和相對較高的斜率效率拯欧，在高溫下保持不變详囤。從9到160 K，斜率效率下降了5%镐作，在160到300 K的溫度范圍內藏姐，提取的斜率效率特征溫度T1為330 K，而在傳統的qcl中该贾，在相同的溫度范圍內羔杨，T1通常低于300 K。從閾值電流密度與溫度特性中提取出125 K的特征溫度T0杨蛋。這一低于理想值主要是由于這種特殊設計的注入器中使用的低雙lo聲子電壓缺陷兜材，這有利于低溫操作，限制了激光閾值性能和高溫下的WPE逞力。
M
圖5
該激光器還具有在低溫下連續波（c.w.）模式工作的特點曙寡。圖3所示激光器在30k和80k時的峰值c.w.功率分別至少為6.0 W和4.5 W（圖5a）。在30 K和80 K下掏击，c.w WPE的Max值分別為32%和28%（圖5b）。然而秩铆，它們明顯低于相同溫度下相應的脈沖結果砚亭。這在很大程度上是由于缺乏有效的散熱機制，因?yàn)檫@些激光器不是為c.w.操作而制造和包裝的殴玛。對背面高反射率涂層埋地異質結構激光器的表征表明捅膘，在Max可用輸出功率、Max工作溫度和WPE方面滚粟，激光器的c.w.性能得到了改善（補充圖S3）寻仗。
總之，已經通過實驗實現了一種新的QCL設計凡壤，該設計使用了注入器和活性區域之間的超強耦合署尤。這種新設計克服了注入器地能級和上激光能級之間的界面粗糙度引起的共振隧道失諧，更有效地促進了電子在量子級聯中的傳輸亚侠，從而大大提高了量子級聯的性能曹体，如功率、斜率效率硝烂，特別是WPE箕别。實驗證明了前所未有的50% WPE。
