負剛度隔振技術

正文

摘要：在低頻干擾的環境中隔振秆乳，需要滿足隔振系統的固有頻率足夠小懦鼠，這在工藝和彈性元件選擇上都有一定的困難。此處提供一種通

過剛性彈簧與負剛度結構相結合的方法屹堰，在低頻隔振上實現優良的性能肛冶。

一、剛度

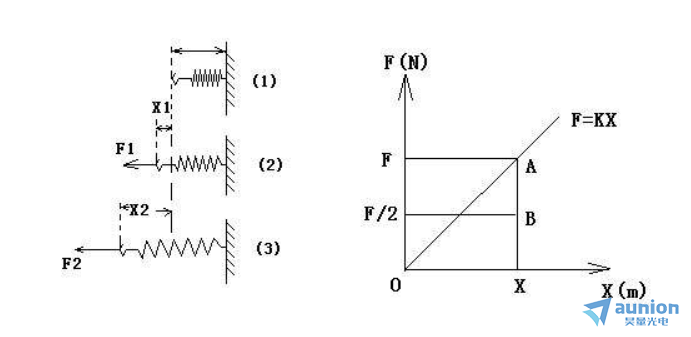

剛度是一個比較寬泛的概念扯键，表示的意思類似于胡克定律中的勁度系數k,

F = -k*x

k越大睦袖，表示引起形變x所需要的力F越大，x與F的方向相反荣刑，這里的k就是彈簧的剛度扣泊。

在隔振的應用中，剛度通常是指抵抗形變的能力嘶摊，表現為力與位移的斜率，即比例系數评矩，剛度越大表示越難發生形變叶堆。

k = df/dx

剛度的大小與材料，幾何形狀斥杜，具體截面都有關系虱颗。

二沥匈、負剛度

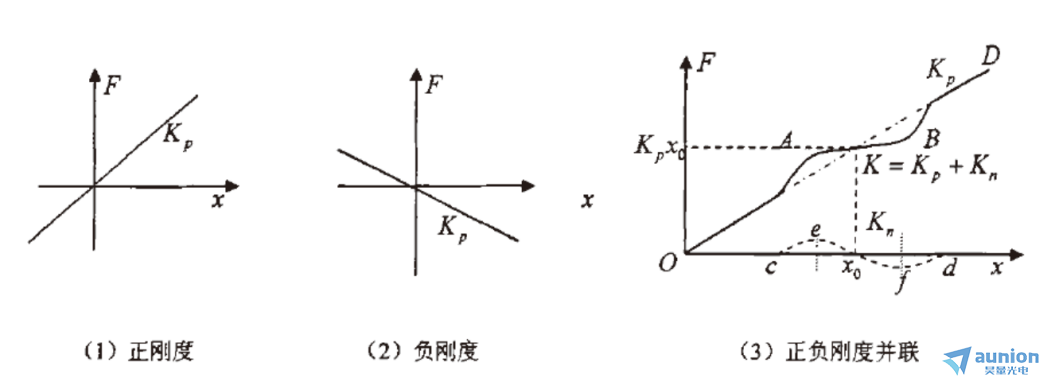

由于剛度為力與位移的斜率，如果位移越大忘渔，所需要的力越大高帖，這時為正剛度，而如果位移越大畦粮，需要的力越小散址，這時為負剛度。負剛

度可以通過某種方法和結構實現宣赔，比如壓桿失衡预麸。

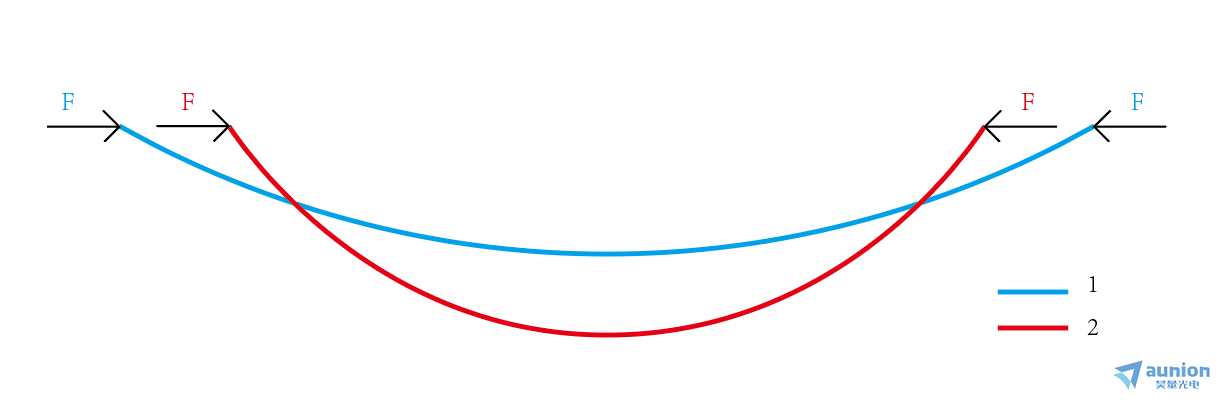

如果一根桿在兩端施以軸向向心推力，且桿發生了彎曲儒将，在2狀態時的彎矩要大于1狀態時的彎矩吏祸，桿更容易發生進一步彎曲變形，所

需要的力F也更小钩蚊，這時表現為負剛度贡翘。

結構在收到?jīng)_擊時的穩定性，多數情況下取決于結構的負剛度階段下的變形能力和殘余載荷能力砰逻。

三鸣驱、利用負剛度隔振

使用正剛度設計結構作為隔振，在激振頻率等于固有頻率的時候诱渤，往往會發生激振丐巫，使震動傳遞效率產生一個峰值。常規結構通過阻尼

來降低激振峰值勺美，但是同時又會大幅降低隔振效果递胧。

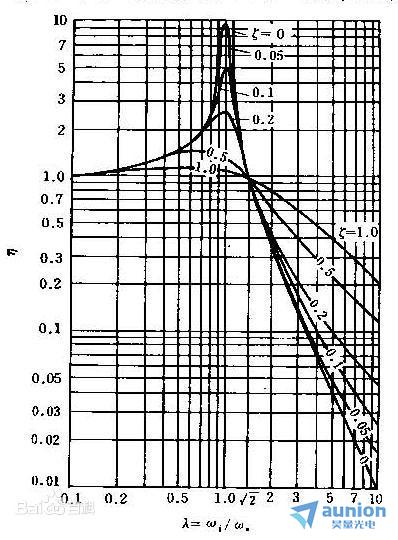

如圖λ為激振頻率與固有頻率的比值，ξ為粘性阻尼系數與臨界阻尼系數的比值赡茸。

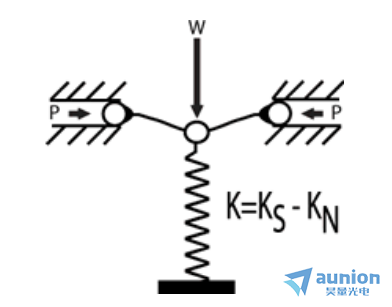

而我們采用負剛度隔振的結構如圖：

在垂直方向缎脾，將具有正剛度的彈簧，與具有負剛度的結構結合占卧。

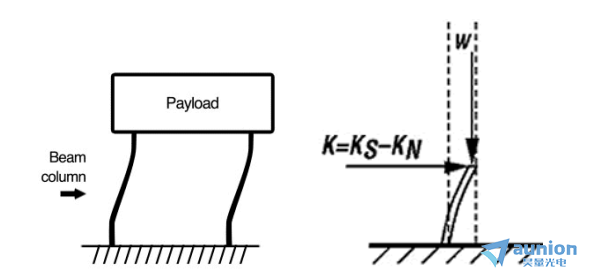

在水平方向遗菠，通過束柱串聯垂直方向運動的隔離器提供水平方向運動的隔離，載物臺的稱重豎直作用與柱體华蜒，在發生水平位移時彈性力

提供的正剛度與臺面重力作用下的負剛度結合辙纬。

整體結構可以獲得很低的橫向和縱向固有頻率和很高的內部結構頻率，擋支持的重量W時叭喜，隔離器整體的剛度可以趨近于零贺拣。

四、應用

低剛度意味著結構有很低的共振頻率，隔振頻率可以從很低開始譬涡。

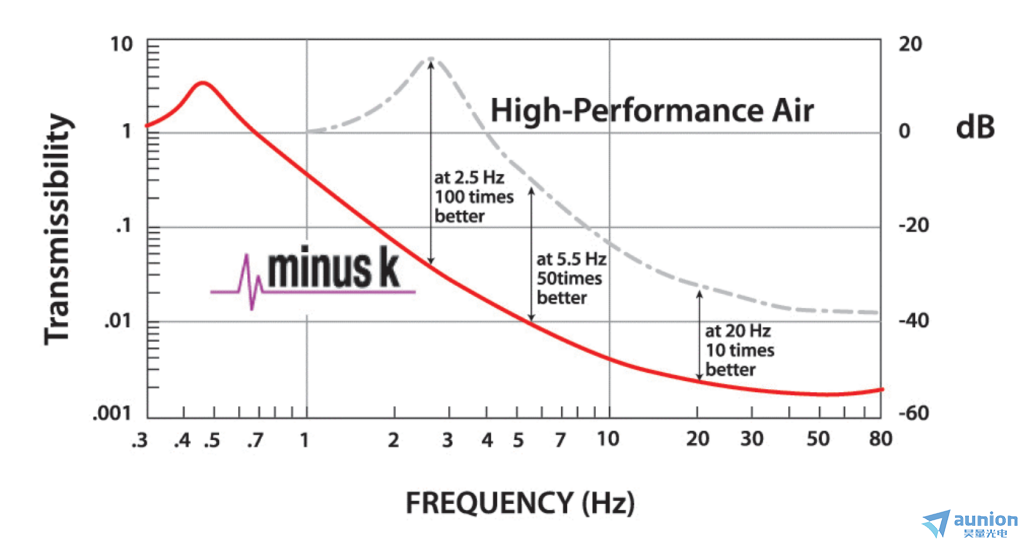

如圖為氣浮隔振與上述負剛度結構隔振效果的對比闪幽。

其優異的隔振效果廣泛應用于，適用于所有需要進行高效隔振的實驗平臺涡匀，目前為止盯腌，已應廣泛用在包括納米技術、生物科學陨瘩、半導

體腕够、材料研究、航天器零重力模擬以及高端音頻等領域拾酝。
