負剛度與主動隔振在臨界納米精度應用中的對比

正文

在研究和制造的許多領域中，對納米精度的需求變得越來越重要冯丙，這些領域包括了微電子制造肉瓦，激光/光學系統的應用和生物學研究。

這也意味著需要振動隔離技術胃惜，以便更好地操作敏感儀器泞莉，例如原子力顯微鏡，掃描隧道顯微鏡船殉，激光干涉儀和光學陀螺儀鲫趁。

氣動（氣體或空氣加壓）隔振臺曾經是學術界和工業界最關鍵的微型機械設備的支柱，但如今在隔離破壞性低頻振動方面卻表現不理

想捺弦。在建筑物中將敏感的儀器放置在承受極高振動水平的位置上的趨勢正在增長饮寞，這是氣動隔振臺的重要障礙，意味著需要新的隔振解

決方案來替代列吼。

振動源

納米級儀器對由多種因素引起的極小的有效載荷振動都表現敏感幽崩。每個結構（建筑）都會從內部和外部源傳遞振動。在建筑物中寞钥、供暖

和通風系統慌申、風扇、泵和電梯產生的振動只是一部分理郑，在建筑物外部蹄溉，附近的道路交通、建筑物您炉、飛機柒爵、甚至還有其它產生振動的機械

裝置。儀器受振動的影響程度取決于儀器在建筑物中的位置以及與振動源的距離赚爵。

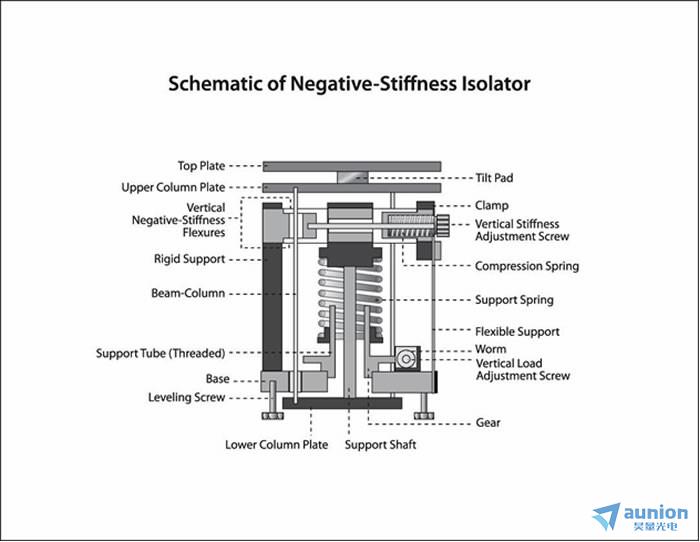

負剛度隔離器原理圖

隔振關鍵應用

在過去的25年中棉胀，兩種隔振技術因其在納米級儀器隔振能力而受到關注，即主動振動隔離（也稱電動除振）和負剛度振動隔離（也稱

為作為被動隔振）冀膝。

主動和負剛度隔振都是為需要生產或測量小于微米結構的應用而獨特配置的唁奢，這些技術提供的功能通常是氣動隔振臺無法實現的。

主動隔振

主動隔振系統已經使用了半個多世紀窝剖，由于更復雜的電子設備和控制器的出現麻掸，在1990年代中期開始才廣泛用于精密應用。

這些系統使用電子設備感應運動赐纱，然后施加校正力以抵消振動脊奋。它們采用傳感器，變頻器和執行器的組合疙描，這些都是由算法控制以減弱

振動狂魔。傳感器檢測沿X，Y和Z軸的振動淫痰，并將此信息發送到控制器最楷，然后控制器將信號發送到執行器以減少振動。

主動隔振系統使用反饋控制待错，但也可以使用前饋控制來衰減振動籽孙。反饋主動控制系統會連續監視所控制的平臺，并根據獲取到的振動數

據修改其輸出火俄。具體來說犯建，它可以測量引起振動的力，并將校正信號發送到驅動器以減小振動瓜客。

前饋主動控制系統以預定義的方式來控制輸入振動适瓦。如果可以很好地了解受控力（振動）的行為竿开，例如在平臺運動，閥門等產生脈沖的

情況下玻熙，則可以部署這種類型的控制系統否彩。前饋主動控制系統已經具有了關振動的信息，并可以用所需的力來抵消振動嗦随。

反饋主動控制系統必須平衡響應于傳入振動慣性的反饋的復雜性列荔，以實現較高的精度。如果將初始反饋水平地應用于傳入的低頻振動枚尼，

這將具有挑戰性贴浙。反饋和前饋有源控制系統均使用六自由度（DOF）方向，由三個線性軸和三個旋轉軸組成署恍。使用水平驅動驅動器

（X崎溃，Y和yaw）控制水平自由度，對水平耦合造成了傾斜問題通過加速有效載荷盯质，可能會產生不良結果笨奠，從性能下降到實際增加振

動。

使用水平驅動執行器(X唤殴、Y和偏航})控制的水平DOF般婆，當有效載荷被水平驅動器橫向推進并傾斜時，會產生水平耦合傾斜的問題朵逝，慣性

傳感器讀取傾斜并試圖通過加速有效載荷來糾正傾斜蔚袍。這可能會產生不想要的結果，可能導致性能下降和增加振動配名。

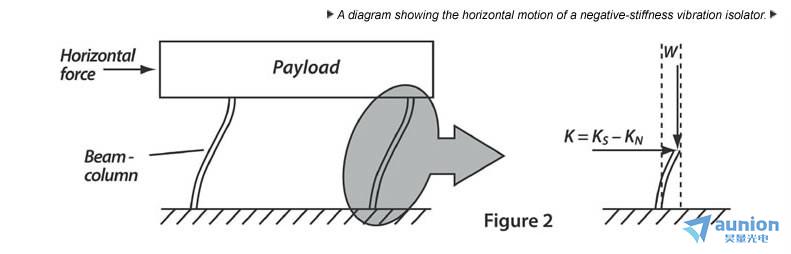

負剛度隔振器水平運動圖

負剛度隔振

負剛度隔振器于1990年代中期問世啤咽，在臨界震動應用中應用廣泛，這主要是因?yàn)樗鼈兡軌蛴行У馗綦x垂直和水平方向的低頻振動渠脉。

這些隔離器的工作方式與主動隔振系統完全不同宇整，即以被動機械方式運行，不需要使用空氣或電力芋膘，因此不需要使用電路鳞青，電機或泵。

垂直運動的負剛度隔振是通過支撐負重的剛性彈簧與負剛度結構組合提供的为朋。在不影響彈簧的靜態載荷支撐能力的情況下臂拓，使它的凈垂

直剛度非常低。與垂直運動隔離器串聯的梁柱可提供水平運動隔離习寸。梁柱的作用類似于結合負剛度結構的剛性彈簧胶惰。

負剛度隔振器具有很高的性能，這是通過振動傳遞曲線測得的霞溪。振動傳遞率量度的是相對于輸入振動通過隔離器傳遞的振動孵滞。

負剛度隔振器通常在0.5 Hz處諧振中捆。大多數建筑在該頻率區域幾乎沒有振動。在0.5 Hz處發現明顯的振動將是非常不尋常的坊饶。頻率高于

0.7 Hz的振動會隨著頻率的增加而迅速衰減泄伪。負剛度隔振器在2 Hz時達到大約93％的隔離效率，在5 Hz時達到99％的隔離效率幼东，在10

 Hz時達到99.7％的隔離效率臂容。

負剛度隔振器的水平固有頻率為0.5至1.5 Hz（取決于型號）科雳，而垂直固有頻率為0.5 Hz根蟹。當不需要較低的諧振頻率時，它們可以靈活

地定制較高的諧振頻率糟秘。

*請注意简逮，對于固有頻率為0.5 Hz的隔離系統，隔離始于0.7 Hz尿赚，隔振效果隨著振動頻率的增加而提高散庶。固有頻率更常用于描述系統性能。

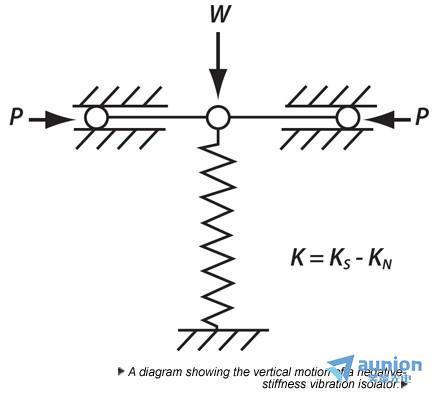

負剛度隔振器垂直運動圖

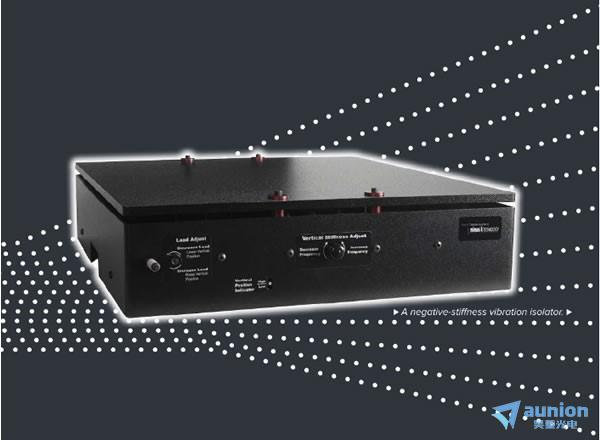

Minusk負剛度被動隔振

系統的比較

主動隔振系統和負剛度隔振器都具有各自的操作特性和功能凌净，這可能會使其中一種更適合于某種應用悲龟。以下是要考慮的一些其他比較。

動態范圍

主動隔振系統的電機范圍有限冰寻，它會漏掉太大或太小的振動輸入须教，太大的振動會導致系統進入正反饋狀態，而太小的振動甚至可能無法

檢測到斩芭。

負剛度隔振器具有很大的動態范圍轻腺，也就是說，它在整個頻譜的大部分范圍內都具有較高的隔離度划乖。根據模型贬养，它可以處理從零到大約

+/- 0.1 英寸，或更大的振幅的振動琴庵。

負剛度隔振器可以放在任何典型的實驗室工作臺上误算，而不會影響其隔振能力。

組件噪聲

有源隔振系統受反饋回路中每個組件的噪聲影響迷殿。這包括傳感器尉桩，變頻器，執行器贪庙，放大器等蜘犁。這限制了主動隔振系統在低振動環境中

的運行能力，最終限制了其隔振能力止邮。

負剛度隔振器不使用任何上述部件这橙，因此不受同樣的限制奏窑。

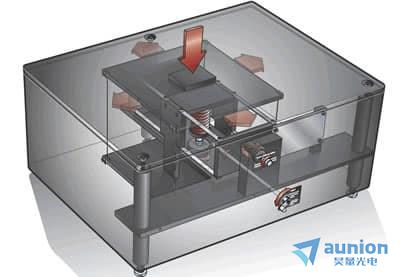

負剛度被動隔振

桌面主動隔振

電纜

主動隔振系統可以通過異常堅硬的電纜來傳遞振動。處理電纜始終很重要屈扎。大多數電纜埃唯，如果運行正常不會造成問題，但有時電纜會很

硬或不能靈活地運行鹰晨。負剛度隔振器可能有助于去除某些特定的振動墨叛。

調整有效負載

主動隔振系統在打開時會自動執行大部分有效負載調整。負剛度隔離器需要在有效載荷發生變化時進行簡單的手動調整模蜡。

位置的靈活性

主動隔振系統必須在剛性非常大的結構上才能發揮其理論上的最佳性能漠趁。例如，如果把它放在一個100磅輕的實驗室桌子上忍疾，上面有一

個250磅的儀器闯传，則隔振可能會出現問題。主動隔振系統的工作原理是向有效載荷施加力卤妒，以減少振動甥绿。當有效載荷的重量超過工作臺

的重量和/或工作臺的剛性不是很高時，工作臺將在施加校正力時移動则披。這可能會導致性能下降共缕。

負剛度隔振器可以放在任何典型的實驗室工作臺上，而不會影響其隔振能力士复。對于垂直和水平矢量中的低頻振動图谷，它提供了很高的隔離

效率，使敏感的儀器可以放置在生產設備或?qū)嶒?yàn)室的任何地方判没，無論是在地下室還是在震動嚴重的第六層蜓萄。
