拉曼光譜儀的應用已經(jīng)滲透到多個社會領域砾肺，超窄帶體光柵陷波濾光片或者超窄帶邊帶濾光片的應用使得低波數(shù)拉曼光譜儀的應用更加廣泛，人們可以觀察到樣品更低頻的特征振動防嗡。例如溴基在改善溴取代二苯甲酮的非線性性質(zhì)方面起著重要作用，同時4BrBP可存在于兩種晶體修飾中:亞穩(wěn)(三斜)和穩(wěn)定(單斜)蚁趁。多態(tài)性可以為4BrBP的結(jié)構和性質(zhì)關系的研究提供依據(jù)裙盾。
溫度對兩種4-溴二苯甲酮晶體低頻拉曼光譜的影響
獲得低頻拉曼光譜及其溫度依賴性的信息他嫡。研究溫度對4BrBP三斜晶和單斜晶在10 ~ 300 cm-1、在溫度范圍60-296 K下的低波數(shù)測量影響钢属。
用雙單色儀(Jobin-Yvon Ramanor U 1000)記錄了兩種4BrBP晶型的低頻拉曼光譜，并配備了標準光子耦合檢測裝置酷师。光譜是用寶石532二極管泵浦固體激光器記錄的。激光器發(fā)出的光在光譜的綠色區(qū)域在532 nm染乌。激光束功率約為75兆瓦山孔。拉曼光譜記錄在封閉毛細管中的粉末晶體上。散射配置荷憋。毛細管固定在Oxford Duplex閉路循環(huán)低溫恒溫器中饱须，溫度范圍為330e60k，精度為±1 K台谊。

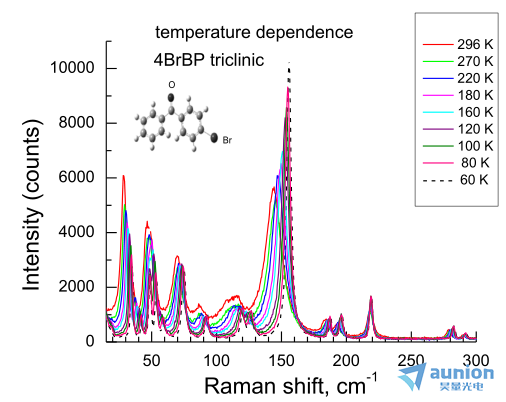

圖1為室溫(固體曲線)到60k(虛線曲線)冷卻過程中，4BrBP三斜相的低頻拉曼光譜的連續(xù)變換锅铅。在155波數(shù)和30波數(shù)隨著溫度的變化發(fā)生了巨大的變化酪呻。圖2a為從20波數(shù)到38波數(shù)的擴展視圖。圖2b為130波數(shù)到170波數(shù)盐须。

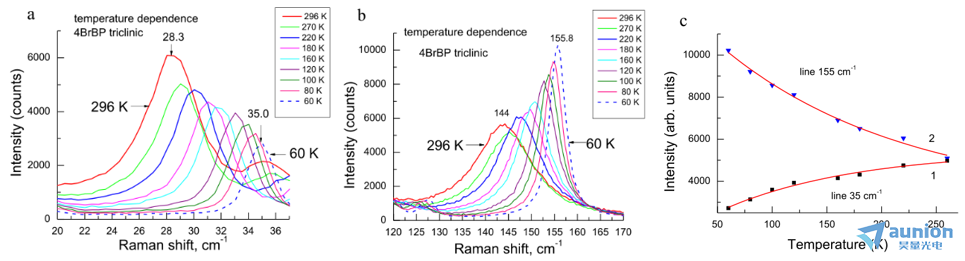

在30波數(shù)的波段的溫度行為如圖2a所示玩荠，可見隨著溫度的降低其強度減小，位置由296 K下的28.3 波數(shù)到60 K下的35.0波數(shù)贼邓。在~155波數(shù)如圖2b所示。這個波段急劇變窄塑径，其強度呈指數(shù)增長，其位置從296 K下144波數(shù)移到高頻一側(cè)到60 K下的155.8波數(shù)统舀。隨著溫度的降低在~155波數(shù) (曲線1)和~ 35波數(shù) (曲線2)作為溫度的函數(shù)匆骗，如圖2c所示。
圖1
圖2

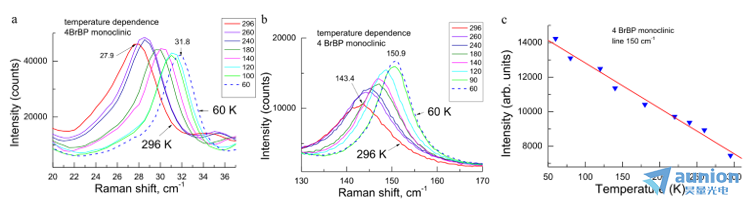

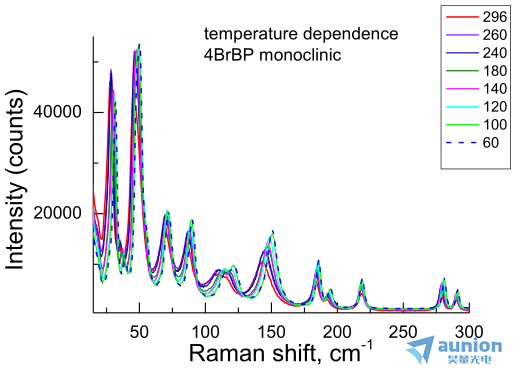

在圖3中碉就，展示了單斜相4BrBP的低頻拉曼光譜從室溫(固體曲線)到60k(虛線曲線)的轉(zhuǎn)變。圖4a顯示了在~ 30波數(shù)波段的溫度行為闷串∥驮浚可以看出，這個波段的強度隨溫度變化不大烹吵。它的位置從27.9波數(shù)在296 K到31.8 波數(shù)隨著溫度的降低。圖4b顯示了~150 波數(shù)變窄年叮，強度單調(diào)增大具被，位置由143.4波數(shù)在296 K到150.9 波數(shù)在60k，溫度降低只损。線性擬合譜帶強度~150 波數(shù)圖4c給出了其作為溫度的函數(shù)一姿。
圖3
圖4
您可以通過我們的官方網(wǎng)站了解更多低波數(shù)、共聚焦顯微拉曼光譜儀的相關產(chǎn)品信息跃惫，或直接來電咨詢4006-888-532。
展示全部
