光泳陷阱立體顯示
技術背景：
自由空間立體顯示器绿聘，或在空間中創建發光圖像點的顯示器嗽上，是非常類似于流行小說中三維顯示器的技術。這種顯示器能夠在“稀薄的空氣”中產生幾乎從任何方向都可以看到并且不會被剪裁的圖像熄攘。相比之下兽愤，全息圖像點只有處于從衍射二維 面出發，并在觀察者的眼睛處結束的線上時才可見挪圾。無論全息圖的構圖浅萧、分辨率或方向如何，這種被描述為“裁剪(clipping)”或“漸暈(vignetting)”的限制都會存在哲思。裁剪的實際效果是必須像電視一樣觀看全息圖洼畅。也就是說，對于有限尺寸的全息圖也殖，可實現的z佳面內視角是圍繞顯示表面有360°土思。然而，任何單個圖像點周圍的z大視角都小于 360°忆嗜，并且隨著圖像點遠離全息顯示表面而迅速減小己儒。而自由空間立體顯示器在任何深度的每個圖像點周圍都具有360° 的平面內視角。裁剪幾乎排除了與未來三維顯示器相關的幾乎所有顯示幾何特性捆毫，包括長焦投影闪湾、高沙盤和環繞觀察者或其它物理對象的圖像。這些困難的出現是因為全息圖形成了與散射表面分離的點绩卤。相反途样，立體顯示器可具有與圖像點位于同一位置的散射表面。術語“立體顯示”用于描述“允許從物理體積內的一組局部和特定區域產生濒憋、吸收或散射可見輻射”的設備何暇。美國光學學會的顯示技術技術小組提出了對這個定義的改進，它指明立體顯示器具有與光散射(或吸收和生成)表面位于同一位置的圖像點凛驮。這種微妙的區別突出了立體顯示器的雕塑般的物理性和如何產生其呈現“深度而不是深度線索”的獨特能力裆站。在立體系統中，我們知道只有三種這樣的顯示器已在自由空間中得到成功演示：誘導等離子體顯示器(induced plasma dISPlay)、改進的空氣顯示器和聲學懸浮顯示器宏胯。等離子顯示器尚未展示RGB顏色或自由空間中的遮擋羽嫡。改進的空氣顯示器和聲懸浮顯示器目前依賴的機制過于粗糙或過于慣性，都無法直接與全息術競爭肩袍。
技術要點：
基于此杭棵，美國楊百翰大學的D.E.Smalley等人提出了一種光泳陷阱立體顯示技術，它使用視覺暫留在自由空間中產生具有10微米圖像點的全彩色圖形氛赐。其工作原理是首先在由球面像差和像散像差產生的光阱中分離纖維素顆粒魂爪。然后通過顯示立體掃描陷阱和粒子，同時用共線紅色鹰祸、綠色和藍色光照射甫窟。從而得到自由空間中的三維圖像，且具有大色域蛙婴、精細細節和低散斑的特點。這種顯示平臺能夠產生目前無法通過全息和光場技術獲得的圖像幾何特性(長焦投影尔破、高沙盤和“環繞”顯示等)街图。

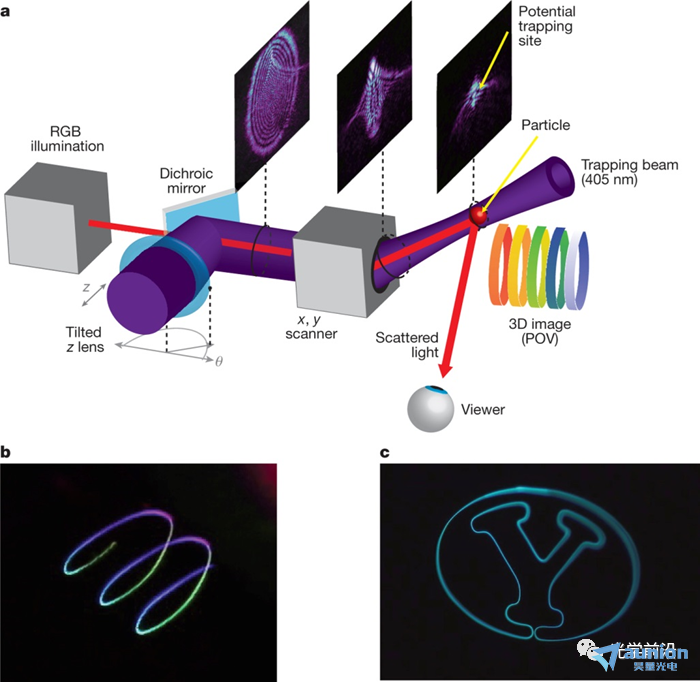

圖1. a, 低能見度光捕獲粒子并使用它來掃描體積。由此產生的懸浮光機械系統被RGB激光照明懒构。當粒子掃描體積時餐济，通過視覺暫留方法形成圖像。b胆剧，早期光阱圖像的照片絮姆。c, 視覺暫留圖像。該圖像中的粒子被掃描得足夠快
實驗結果：
圖2. 懸浮光機產生的3D打印光圖像
圖3.圖像的彩色和分辨率質量實例
光泳圖像
粒子運動
