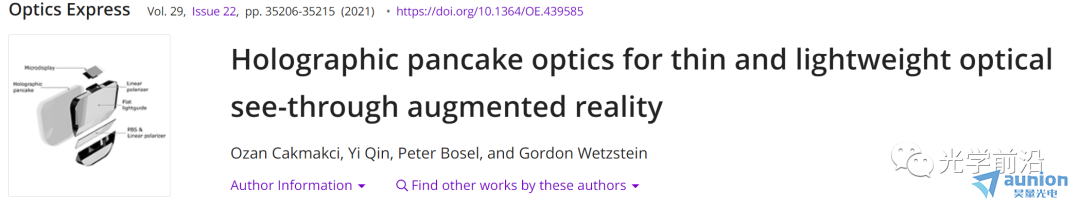

博覽:2021 OpticsExpress 用于輕薄光學透視AR的全息pancake光學器件
技術背景：
光學透視增強現實(optical see-through augmented reality,OST-AR)系統提供前所未有的用戶體驗，預計將對通信、遠程工作秉继、娛樂祈噪、醫療保健、教育尚辑、模擬和培訓等應用產生變革性影響辑鲤。這些新的用戶體驗將數字圖像無縫疊加在用戶周圍的物理環境上。在這些系統中杠茬，近眼顯示器是用戶和數字疊加內容之間的主要視覺接口月褥。因此，設計OST-AR顯示器以提供視覺上引人注目的結果瓢喉，同時為不同的用戶群體提供舒適的體驗至關重要宁赤。為此，OST-AR顯示器必須能夠在目標應用的視場上顯示高質量數字圖像灯荧，具有大視野和高度的顏色和亮度均勻性礁击，同時保持設備輕薄。現有的OST-AR系統不能夠同時實現所有這些目標逗载。
傳統的OST-AR顯示設計用于眼鏡形式時哆窿，可以根據空間分布大體分為三類，即將光學元件和光源放置 1) 在處方鏡片(prescription lens,即驗光后所需要佩戴規格的鏡片)的前面厉斟，2) 在處方鏡片的后面挚躯，或 3) 使用處方鏡片的現有表面作為光波導或一些平面光波導和處方鏡片排列，以滿足(驗光)處方規格擦秽。
當前不足：
盡管全息pancake光學器件已經早在1985年就被設計和制造用于眼鏡式顯示码荔，但是到目前為止(2021年)還沒有光學透射式的解決方案。
文章創新點：
基于此感挥，谷歌的Ozan Cakmakci(一作兼通訊)和斯坦福大學的Gordon Wetzstein等人提出第一款基于全彩全息偏振折疊式pancake光學器件(4mm厚)的光學透射式AR(OST-AR)系統缩搅。視場角為29°X12°，大眼動框允許水平方向±10mm和垂直方向±3mm的眼球離心運動(對于4mm直徑瞳孔而言)触幼。
原理解析：

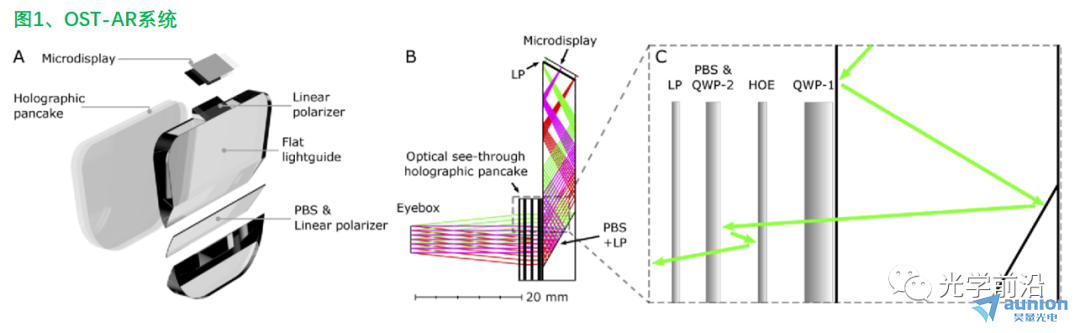

光學透射式AR顯示系統包含了微顯示器(0.7'' Sony ECX335C OLED, 8.1um pixels, 1920*1080,500nits)硼瓣、平面光波導、偏振分光鏡置谦、線偏振片堂鲤、全息pancake光學器件(30%光效)等(見圖1A)。
(1) 從微顯示器上不同像素點發出的光線經過線偏振片(LP)轉化為線偏振光耦合進光波導片(Flat lightguide)媒峡，在波導片內完成多次內反射后經偏振分光片(PBS)反射進入光透射式全息pancake(見圖1B)瘟栖。
(2) 全息pancake的構成順序?yàn)?mark class="span_mark" data-type="1">四分之一波片(QWP)→全息光學元件(HOE)→偏振分光片和四分之一波片(PBS&QWP)→線偏振片(LP)。由波導片入射進pancake的線偏振光經第一個四分之一波片(QWP-1)轉化為圓偏振光谅阿，然后大多數光線透射穿過全息光學元件(入射光與HOE的第一次交互半哟，此時入射角不滿足布喇格條件酬滤，所以透射為主)，然后經過四分之一波片和偏振分光片(PBS&QWP-2)共同作用反射回全息光學元件發生衍射作用(此時反射回的入射角滿足布喇格條件)镜沽，全息光學元件開始展現出反射鏡的功能敏晤，使得光反射回后續光路(經典pancake的原理見附錄)爵憎。

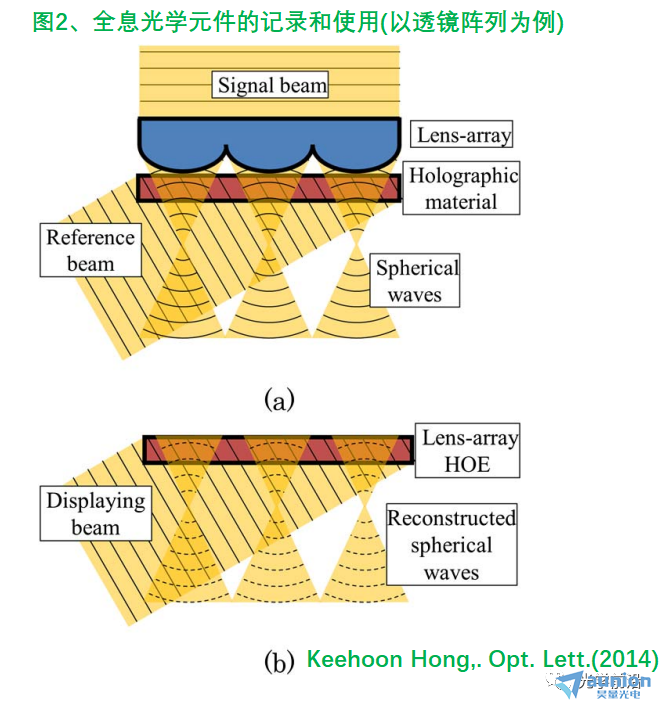

(3) 全息光學元件制作艘蹋。在AR系統里，數字圖像光束和自然場景光束的合束是關鍵所在洛搀。最簡單的合束器是一個50:50的分光片蔬墩，但是對于頭戴式译打、眼睛式的應用來說太笨重了。全息光學元件是一個輕薄的平板拇颅，其記錄的是體全息圖奏司，只對滿足布喇格條件(對入射角和波長明確要求)的光形成明亮的衍射再現像，對不滿足此條件的光則相當于一個透射平板樟插。全息光學元件可以制作成具有各種光學功能的元件韵洋，如微透鏡陣列功能，反射鏡功能等黄锤。微透鏡功能的記錄和使用見圖2搪缨。本文將全息光學元件作為反射鏡使用，通過將同軸的準直平面波與同軸的曲率半徑為60mm的球面波在16um厚的光致聚合物(photopolymer)薄膜上干涉形成(兩束光的方向相反鸵熟，從而生成反射模式全息圖)副编。記錄的全息圖在639nm、532nm流强、457nm下多色復用記錄(記錄裝置示意圖見附錄)痹届，用于彩色顯示。
實驗結果：
圖3A為做成可穿戴式的AR顯示器打月，圖3B和C分別為室內和室外的實驗結果队腐。圖3D為AR顯示器各個模塊與一個US quarter硬幣的尺寸對比。
附錄：

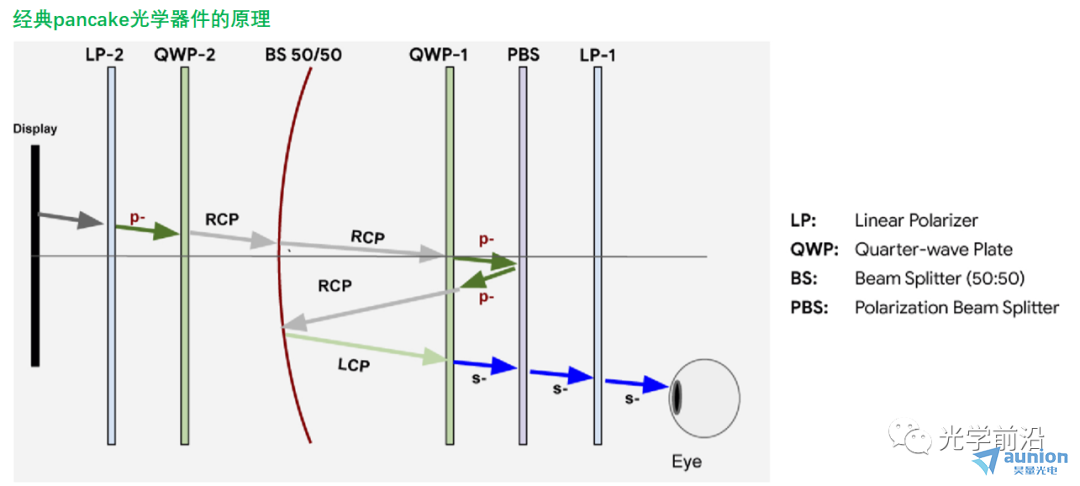

(1) 經典pancake光學器件的原理奏篙。見下圖柴淘。
a、顯示器(DISPlay)的出射光經過線偏振片(LP-2)轉化為P線偏光报破，
b、流經四分之一波片(QWP-2)轉換為右旋圓偏振光(RCP)千绪，
c充易、流經50/50分光鏡(BS)，
d荸型、透射的右旋圓偏振光流過四分之一波片(QWP-1)轉換成P線偏光
e盹靴、被偏振分光片(PBS)以P偏振態形式反射回四分之一波片(QWP-1)
f、P線偏光流經四分之一波片(QWP-1)轉換成右旋圓偏振光(RCP)
g、右旋圓偏振光(RCP)被分光鏡(BS)反射轉換成左旋圓偏振光(LCP)
h稿静、左旋圓偏振光流經四分之一波片(QWP-1)轉換成S偏振態線偏光
i梭冠、S線偏光透射偏振分光片(PBS)
j、流經線偏振片(LP-1)以S偏振態進入人眼改备。

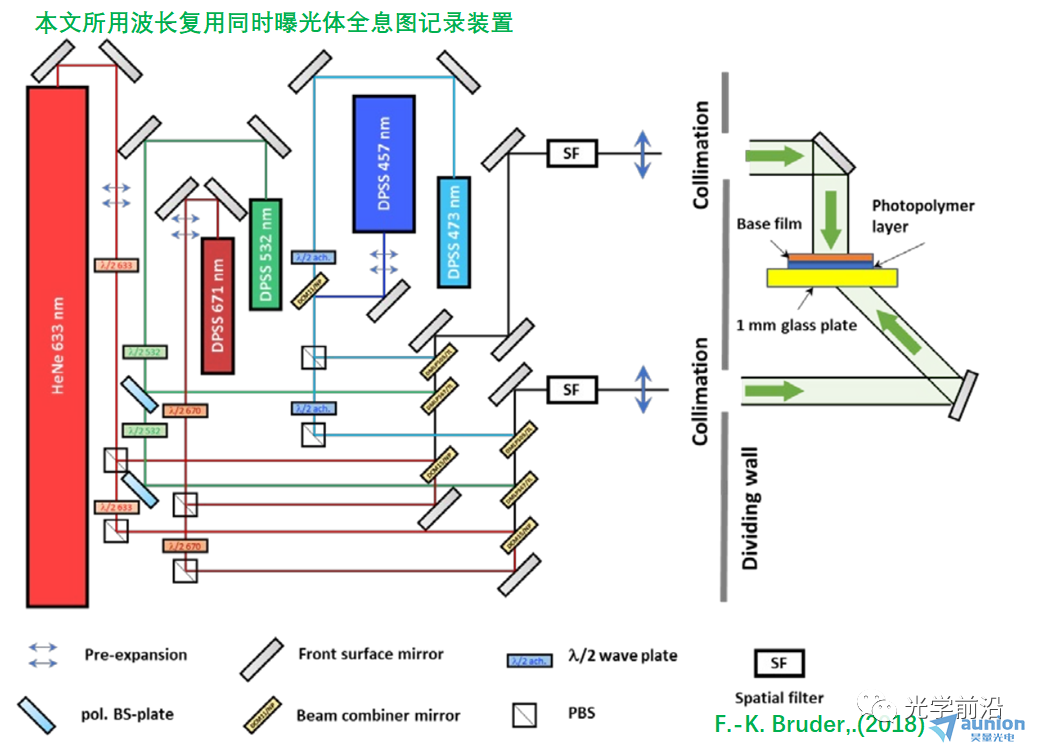

(2) 本文HOE制作裝置
參考文獻：Ozan Cakmakci, Yi Qin, Peter Bosel, and Gordon Wetzstein, "Holographic pancake optics for thin and lightweight optical see-through augmented reality," Opt. Express 29, 35206-35215 (2021)
DOI：https://doi.org/10.1364/OE.439585
