DOE+CFB+U-Net網絡實現直徑小于0.5mm的超細內窺鏡
技術背景：
生物醫學需要微創內窺鏡垢箕，纖維內窺鏡是微創內窺鏡的一種，被廣泛用于體內進行醫學觀察兑巾。常見的柔性內窺鏡基于相干光纖束(coherent fiber bundles, CFB舰讹，也稱為多芯光纖),它將強度模式從遠端光纖面的隱藏區域傳輸?shù)浇斯饫w端面的儀器上。位于光纖遠端的鏡頭縮小或放大芯到芯的距離闪朱，并確定系統的分辨率月匣。相干光纖束的直徑可小至數百微米钻洒，以實現微創的目的锄开。然而素标，遠端光學部件增加了內窺鏡的尺寸(通常在毫米范圍)。此外萍悴，傳統的二維內窺鏡在沒有機械掃描的情況下無法給出深度信息头遭。
最近癣诱，具有三維成像能力的超細內窺鏡已被提出计维，它能進入像視覺皮層、耳蝸和細血管這樣的精細結構撕予■昊蹋基于單模光纖的最細內窺鏡，其三維打印的遠端光學部件用于一維光學相干層析成像(OCT),直徑可小至100um以下欠母。然而，用于三維成像的OCT系統依賴微機電系統(MEMS)完成掃描動作吆寨，這直接導致了它的尺寸增至1mm以上赏淌。
基于多模光纖的最細成像內窺鏡，在其插入目標的遠端不需要大型的光學元件啄清。具有三維成像能力的多模光纖內窺鏡尺寸可至約100um六水。然而，多模光纖展示出了復雜的光學傳遞函數(OTF)辣卒，這歸因于模式混合和模式色散掷贾。要實現成像，多模光纖內窺鏡需要依賴傳輸特性的校準添寺。這可以通過依序激發所有支持的光纖模式懈费，然后使用數字全息或神經網絡來記錄光學傳遞函數來實現计露。可編程的光學元件憎乙，如空間光調制器(SLM)預先編碼光纖近端的光場票罐，以在光纖遠端獲得想要的光場分布。這可以在光纖遠端面產生聚焦和其它更復雜的光場模式泞边。OTF與光纖的彎曲该押、波長漂移、溫度變化強相關阵谚，這意味著需要實時原位校準蚕礼。但實際上校準很復雜，很難實現實時奠蹬。
相比之下朝聋，CFB在分離的纖芯中引導不同的模式。當芯間串擾可以忽略的時候囤躁，沒有模式混合產生冀痕。然而，隨機相位變化在鄰近纖芯之間發生狸演。這可以使用SLM通過數字光學相位共軛(digital optical phase conjugation, DOPC)來校準言蛇。CFB可以看作是一個短的相位物體，它具有很強的記憶效應宵距，這意味著輸入耦合波前的變化會直接轉化為輸出耦合的波前腊尚。這種簡化的傳輸特性使得單面和單次校準技術消玄，以及使用共振掃描儀進行快速三維成像稱為可能跟伏。然而，這樣的內窺鏡系統需要包含各種自適應或可編程光學器件的復雜裝置翩瓜。法國菲涅耳研究所的研究人員最近提出了一種優化CFB受扳，它具有彎曲不變的傳輸特性和更大的視場。他們指出彎曲誘導的相位畸變來源于CFB內部的光程差勘高，這種光程差取決于離中性軸(neutral axis)的平均距離，可以通過扭曲纖芯的排布來讓其最小化坟桅。然而华望，這樣的光纖難以制造，并且只有數百纖芯仅乓。
技術要點：

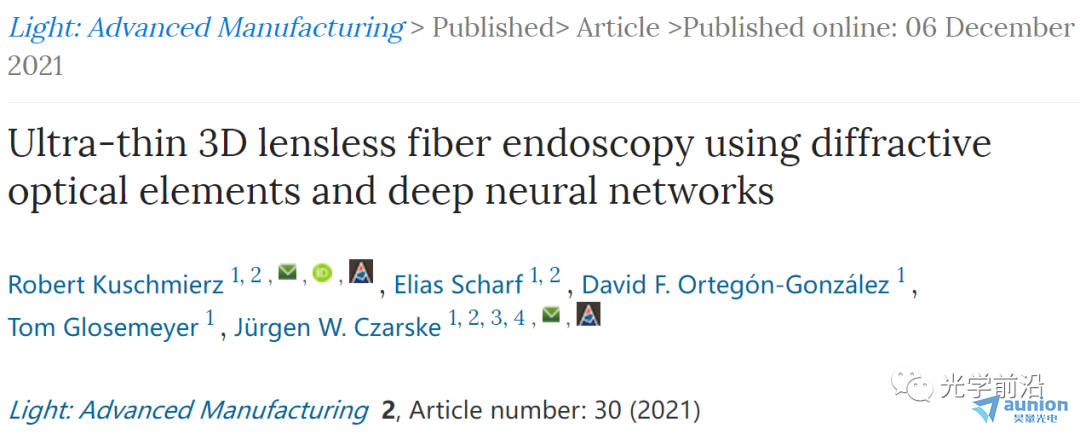

基于此赖舟，德國德累斯頓工業大學(TU Dresden)的Robert Kuschmierz等人提出了一種無需空間光調制器這樣的大器件完成像差校準，利用衍射光學元件(DOE)夸楣、相干光纖束宾抓、神經網絡的結合，實現直徑小于0.5mm豫喧，分辨率約1um的超細內窺鏡。
(1)利用CFB的記憶效應紧显，使用靜態的DOE(雙光子聚合光刻(2-photon polymerization lithography)制造)替代SLM的動態調制來補償畸變讲衫。
(2)DOE的隨機pattern將三維物體的信息編碼成二維的散斑pattern，沿著超細的CFB傳輸孵班∩媸蓿基于U-Net的神經網絡對散斑pattern解碼招驴，完成三維重建。

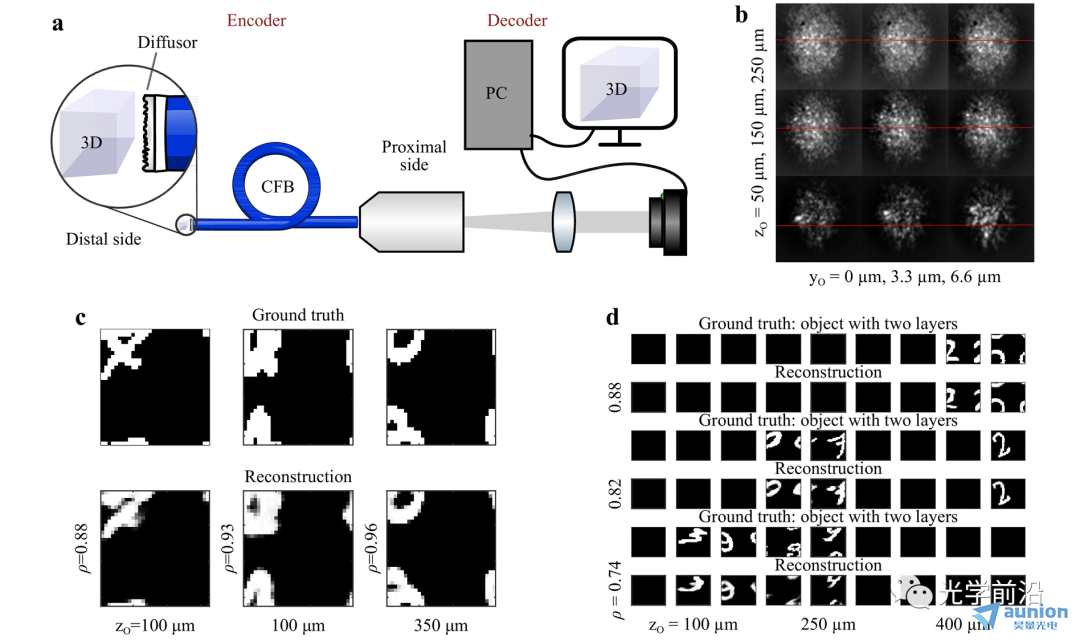

a枷畏、DOE-Diffuser內窺鏡的方案和原理忽匈。遠端的diffuser將三維目標信息編碼為二維散斑圖案，該圖案通過CFB傳輸?shù)浇丝罅桑褂蒙窠?jīng)網絡實時恢復三維信息。b袋倔、不同距離(從上到下)和垂直位置(從左到右)的PSF雕蔽。水平線表示PSF的垂直位移。c宾娜、隨機和未知距離處的二維目標重建示例批狐。d、以隨機和未知距離重建多層三維目標的示例前塔。
附錄：

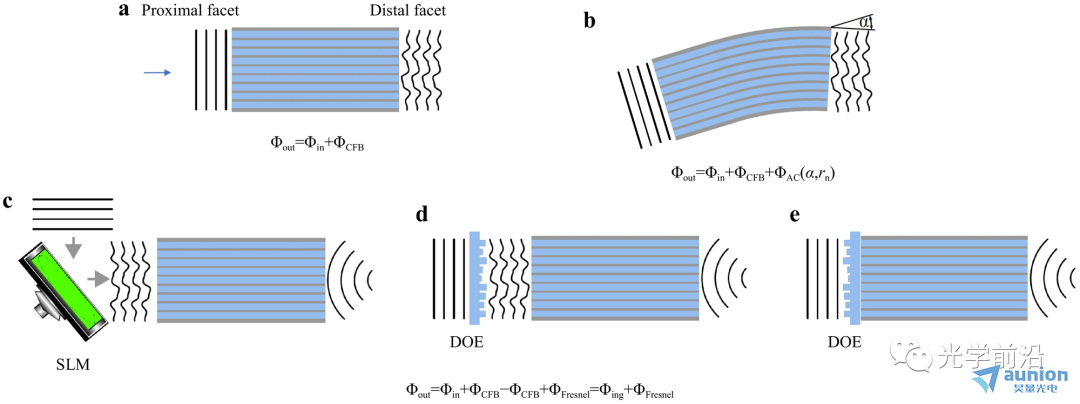

a 每根光纖纖芯都具有隨機相位延遲嚣艇，這會增加到耦合波前上并導致光纖輸出處的高空間頻率干擾。b 根據光記憶效應华弓，彎曲光纖會增加一個整體傾斜到傳輸波前上食零。c 使用空間光調制器進行動態數字光學相位共軛 (DOPC) 補償相位失真寂屏。通過在近端光纖側的SLM上添加菲涅耳透鏡的相位結構來執行遠端光纖側的聚焦贰谣。d DOE提供聚焦和相位共軛(假設CFB的靜態像差并放置在近端光纖面的前面)。e 3D打印的DOE放置在光纖近端面迁霎，用于像差校正和聚焦吱抚。

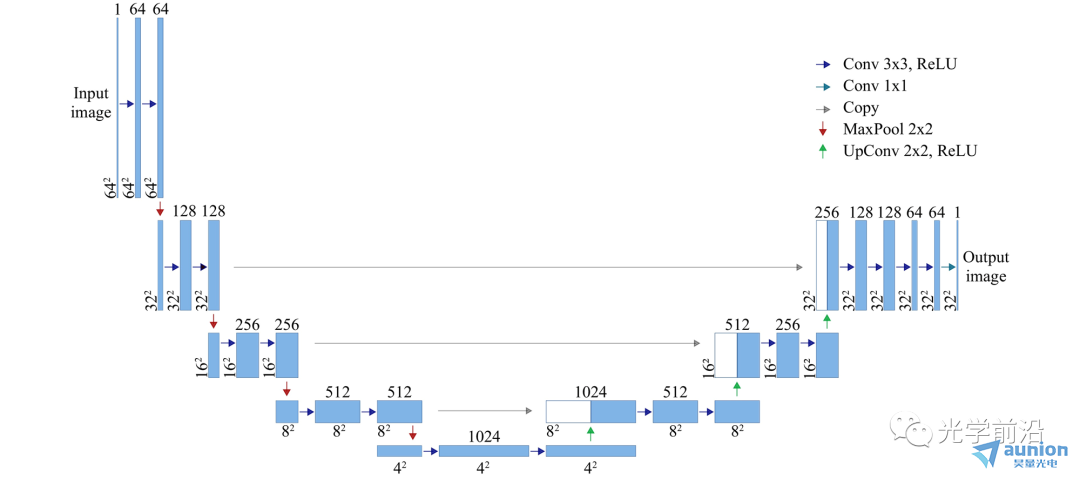

卷積神經網絡(CNN)方案考廉。編碼器最后階段使用兩個dropout層來減少過擬合秘豹。總共使用了九個單獨訓練的CNN昌粤，每個CNN重建一個相關的目標平面既绕。
