中空光子晶體光纖——結構特性和應用

正文

一瓤的、空心光纖的歷史和基本結構

除了常見的電信傳播波段1.31-1.55微米，新的應用領域如外科吞歼、傳感圈膏、焊接通常需要更長波段的，這不光是激光器的問題篙骡，更是傳輸

介質的問題稽坤，但石英材料透射譜段有限，于是人們又有了硫系玻璃糯俗、氟系玻璃和多晶材料尿褪。但是，如果能將傳輸介質替換為空氣得湘，是不

是就可以突破材料對傳輸波段的限制杖玲。圖1是一維光子帶隙光纖，即在空氣孔邊緣附件構造周期的輻射狀折射率改變忽刽。

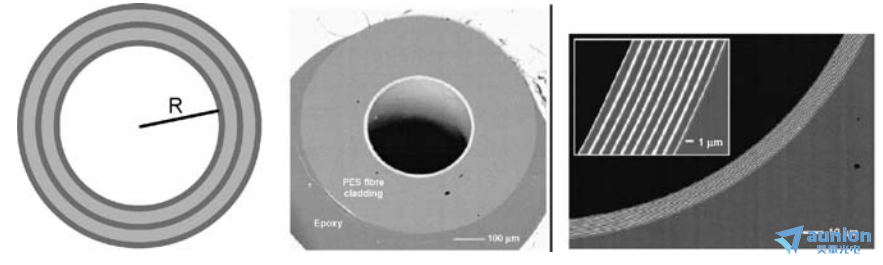

圖1天揖、一維光子帶隙光纖

二維光子帶隙光纖由P.Russell首次制備而成，如圖2所示跪帝，這種光纖具有比固態纖芯光纖更加低的傳輸損耗今膊。

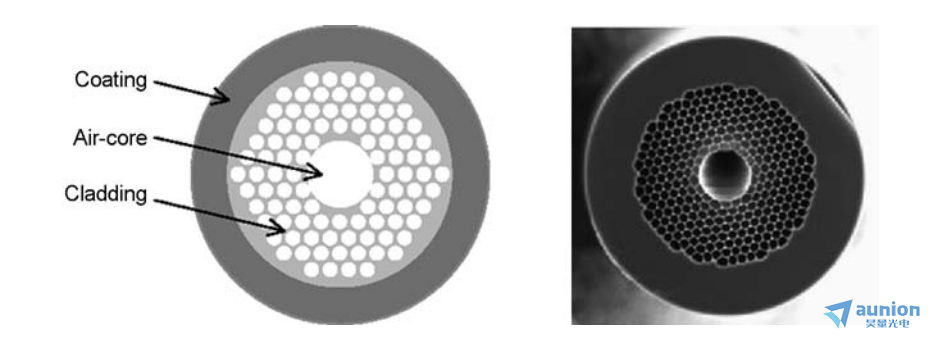

圖2、二維光子帶隙光纖

二伞剑、空心光纖的傳輸原理

包層中含有空氣孔的周期性二維陣列的實芯光子晶體光纖的導波機制斑唬，通常被認為是傳統的全內反射（total internal reflection-

TIR）。在所謂的光子帶隙光纖（Photonic-Bandgap Fiber）中黎泣，空氣孔的周期特性至關重要，因為它通過包層內折射率的周期變化

將光模限制在纖芯內抒倚。對于空心光子晶體光纖褐着，充滿空氣的芯的折射率小于包層材料，空心內不能發生全內反射托呕，波導模式是靠光子帶

隙實現的含蓉。

可用三種主要的方式频敛，如圖3，實現空心光纖中光的波導：

1馅扣、可選介質涂層的金屬管斟赚，

2、多層電介質布拉格鏡

3差油、二維光子晶體

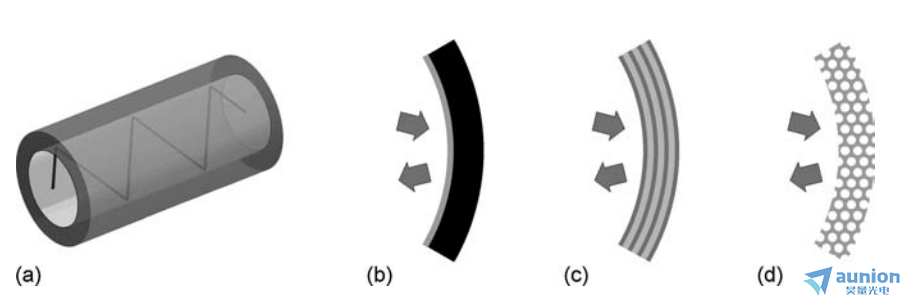

圖3拗军、三種主要類型的反射包層

(a)通過反射包層產生光導的空心光纖

(b)帶有電介質涂層的金屬包層

(c)多層電介質鏡

(d)二維光子晶體包層

空心光子晶體光纖的纖芯內充滿空氣(空氣的非線性折射率系數大約是石英的千分之一)，所以非線性效應弱得多蓄喇。早些年前发侵，與常規石

英光纖相比，空芯光子晶體光纖大部分具有相當高的損耗（約1dB/m）公罕，而且這種損耗取決于多個設計因素器紧，包括空氣孔的形狀和間

距，六邊形晶格形式的空心光纖如圖4楼眷。圖5給出了通過測量得到的包層被設計成六邊形晶格形式的空芯光子晶體光纖的損耗譜铲汪，這種

晶格由交錯的三角形組成，這樣每個交叉有四個最鄰近的交叉罐柳，六邊形晶格使包層主要被空氣填充掌腰，這樣石英支柱的網狀物占據不到

20%的空間。

采用相當大的空芯結構张吉，提高六邊形晶格的間距齿梁，間隙填充物主要是空氣，非線性效應被大大降低肮蛹。即使是較高損耗的細纖芯的光子晶

體光纖勺择，也可以利用他們的色散特性壓縮脈沖伦忠。

如果使用氫氣來替換空氣來觀察受激拉曼散射省核，結果表明拉曼閾值降低到石英光纖拉曼閾值的百分之一左右。因此昆码，不同的填充物可以

來增強不同的非線性效應气忠。

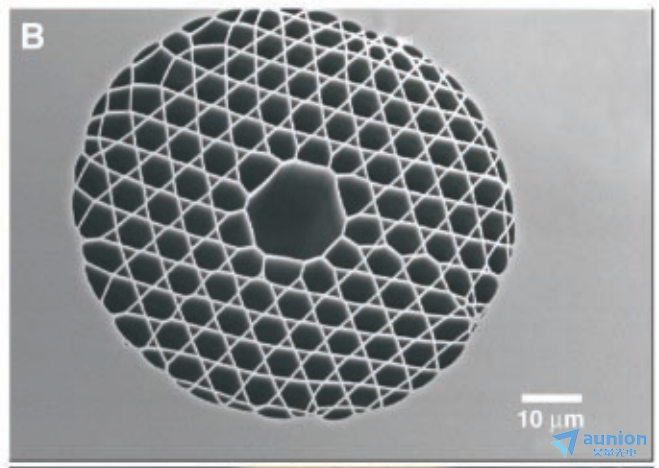

圖4、六邊形結構空心光纖

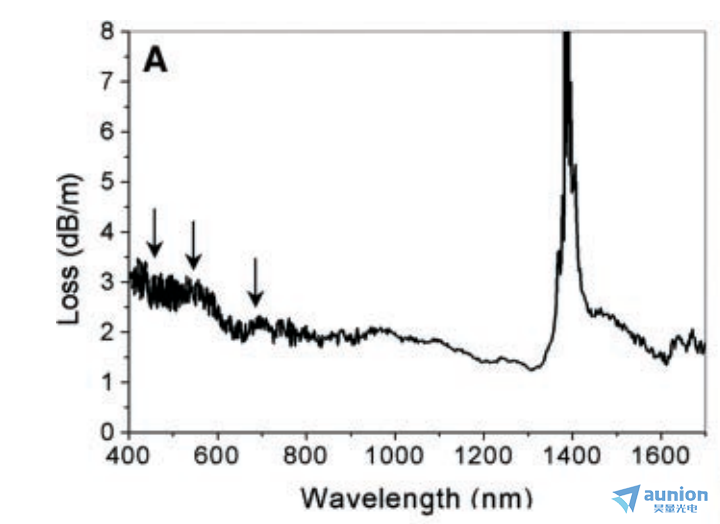

圖5赋咽、六邊形空芯光子晶體光纖損耗譜

三旧噪、空心光纖應用

空心光纖在醫療上的應用主要是感應和診斷治療，空心光纖的最大優點是可以傳輸普通固體芯無法傳輸?shù)牟ㄩL脓匿。例如淘钟，傳統石英基光纖

由于其材料吸收，截止波長約在2.1微米陪毡，但Er:YAG激光波長達2.94微米日月、CO2激光波長達10.6微米袱瓮，這比短波長的石英光纖具有更大

的臨床診療優勢爱咬。通常，利用長波長的高水吸收峰绊起，阻止激光能量穿透作用組織以外精拟，達到精確消融或切割的目的，同時CO2激光良

好的止血性能也有助于外科醫生的操作虱歪。盡管二氧化碳激光器有許多優點蜂绎，但由于缺乏一種靈活的介質將激光功率傳輸?shù)饺梭w中的目

標，它在醫學上的應用相對有限笋鄙。由于沒有靈活的傳輸介質师枣，CO2激光的使用僅限于在激光和目標之間建立直接視線的程序，主要是

在皮膚科和使用剛性喉鏡的耳萧落、鼻践美、喉(ENT)手術。利用全向反射一維光子帶隙來限制光的中空纖維已經被開發出來找岖，并成功地用于

CO2激光器的一些微創手術中陨倡。如圖6所示，這些光纖足夠柔軟许布，可以通過柔韌的內窺鏡引入體內兴革，將CO2激光輻射傳送到以前這種激

光器無法到達的區域。

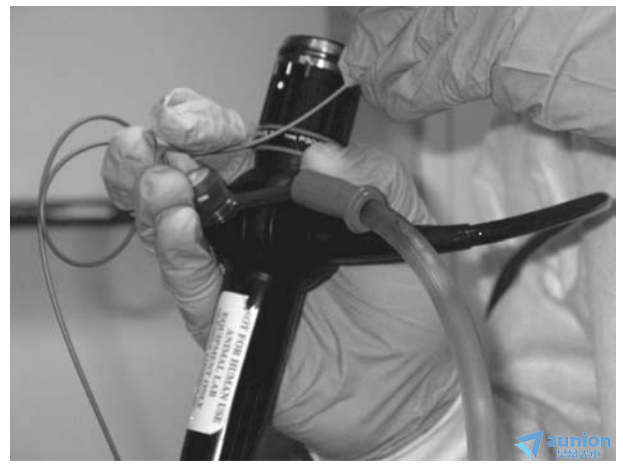

圖6蜜唾、圖中灰色光纜內部的空芯光纖用于微創手術

在光纖傳感領域中杂曲，溫度敏感特性是需要被利用的，但在光通信領域袁余，往往需要克服這個特性擎勘。尤其是需要時間同步，或需要從光信號

中獲取時間信息的應用泌霍，例如跨洋同步網絡货抄，遙感數據，和帶光纖延遲線路的激光器朱转。通常蟹地，每攝氏度的溫度變化可以使每公里標準實

芯光纖的傳播時間改變約40皮秒。如圖7中不同芯直徑的空芯光纖在通信波段的熱延遲系數（TCD）的變化藤为，更高的芯直徑（37-

cells）擁有更低的損耗怪与。

中空的光子帶隙光纖與實心石英光纖的結構差異，使得大部分的光功率通過空氣介質而非玻璃（石英）材料傳遞分别。第二方面是與玻璃

（石英）材料相關的群速度折射率遍愿，空芯光纖群速度折射率降低，光在光纖中行進更快耘斩。這些都有助于提高信號的傳輸速度沼填，減少延

時，最終降低信息服務企業的運營成本括授。有研究報道了37芯的(Hollow-Core Photonic BandGap Fibers-HC-PBGFs),傳輸速率高達

73.7Tbit/s坞笙，這得益于內部低串?dāng)_及無表面模式的影響。同時荚虚，空芯光纖在非線性脈沖整形及飽和吸收薛夜、分布反饋激光器和等離子體激

元傳感器等方面的應用也在展開。

圖7版述、不同芯直徑在不同波長（1.55微米波段）的熱延遲系數

(Ref: Vol. 4, No. 6 / June 2017 / Optica doi:10.1364/OPTICA.4.000659)

在化學傳感應用方面梯澜，空芯光纖能夠比傳統光纖提供顯著的效率優勢和低樣品體積要求。有研究在濃度為30ppb的1.5毫升氯乙烷樣品

中檢測氯乙烷分子渴析，使用空芯光纖可將反應時間縮短為8秒晚伙。(Ref:Applied Physics Letters 86, 194102 (2005); doi:

10.1063/1.1925777)

空心芯光纖也可以作為無源元件，將被感知或研究的源的輻射傳遞到傳感器檬某，然后傳感器分析輻射撬腾。應用包括溫度傳感(黑體輻射分析)

和化學傳感。這種技術在危險環境(如戰場)或感應點難以到達(如機器內部)時很有用恢恼。當環境中的許多點需要經常分析民傻，但不是連續分

析時(海底、工業工廠)场斑，它也很有用;在這種情況下漓踢。與每個需要監控的點都放置一個傳感器的情況相比，需要部署的傳感器數量顯著減

少漏隐。使用空心芯光纖的好處是喧半，它們可以傳輸更寬的帶寬，并能訪問使用其他實芯光纖難以探索的波長范圍(例如青责，對于化學傳感來

說挺据，3-20um范圍是特別有用的)，廣泛應用中包括環境傳感(污染等)脖隶、國土安全扁耐、過程監測和生物醫學傳感(如檢測哮喘的呼吸分析)。

大功率激光功率傳輸同樣是空芯光纖的應用領域婉称，金屬涂敷的空芯光纖可傳3KW功率的激光能量。
