2018 Nature Photonics:單像素成像的原理和前景
技術背景：
（1）像素數對于成像用的相機是很重要的琳拭。你的相機有多少像素？真正應該問的問題是你的相機需要多少像素描验？用于數字圖像采集的硅基電荷耦合器件 (ccd) 和互補金屬氧化物半導體 (cmos) 像素化傳感器的發展是一個快速變化的領域白嘁。從手機到專業數碼單反相機，構成傳感器芯片的像素數量既是性能指標膘流，也是營銷必不可少的話題絮缅。
（2）在不適合硅基陣列圖像傳感器應用的場景，使用單像素探測器二維光柵掃描（raster-scanned）的成像效率與圖像像素數成反比『艄桑現代掃描技術通常采用一對振鏡耕魄，用于將光引導到單像素探測器上。光柵掃描系統通常用于需要在不適合硅基傳感器技術使用的波段進行傳感的應用彭谁，在這些應用中吸奴，硅基像素化傳感器變得昂貴或不切實際，例如紅外線或深紫外線缠局。然而奄抽，當掃描來自自然場景的光時，任何單點掃描機制的效率都與圖像中的像素數成反比甩鳄。
（3）使用基于計算的方式的單像素相機不需要二維光柵掃描逞度。單像素相機已經應用于可見光成像、多光譜成像妙啃、高光譜成像档泽、紅外成像、太赫茲成像揖赴、氣體成像馆匿、實時視頻、后處理視頻燥滑、顯微鏡渐北、三維成像、偏振測量(polarimetry)铭拧、多模成像赃蛛、經散射介質成像恃锉、X射線衍射層析、光聲成像呕臂、全息破托、相位成像、核磁共振成像歧蒋、眼科成像土砂、血細胞計數、超快成像谜洽、長距成像等萝映。

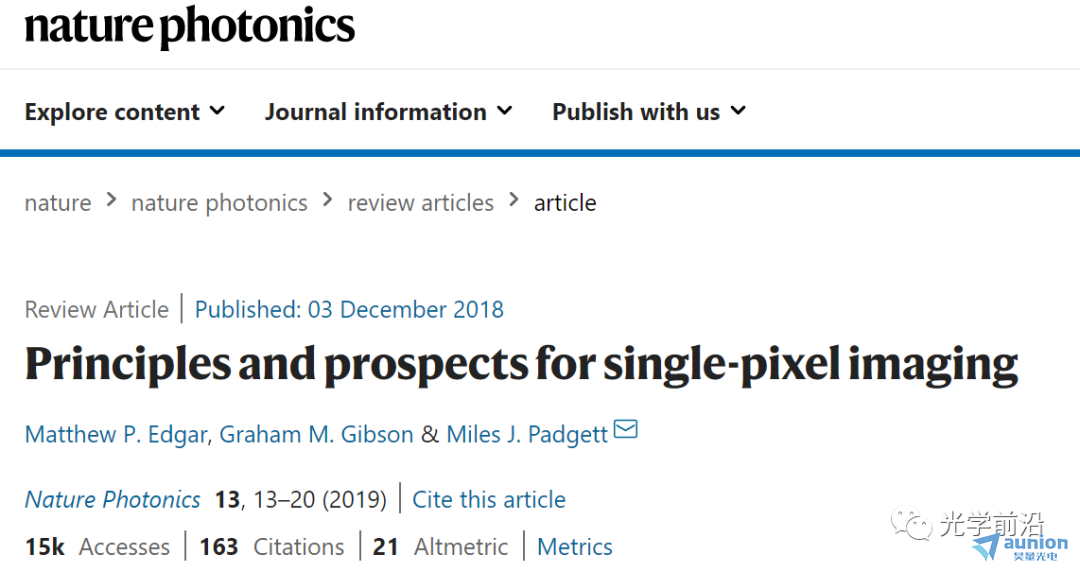

英國格拉斯哥大學的Matthew P. Edgar, Graham M. Gibson & Miles J. Padgett等人撰寫綜述文章，介紹了單像素成像的原理和應用前景阐虚。
單像素相機是如何工作的
（1）相機架構
單像素相機有兩個主要部件：空間光調制器(spatial light modulator, SLM)和單像素探測器序臂。SLM有兩種，一種是DMD敌呈，另一種是LCD贸宏。雖然LCD具有可調制相位和振幅的能力造寝，但是因為DMD具有出眾的調制速率（超過20kHz）磕洪，因此，在計算成像系統中常用的是DMD诫龙。文章所討論的LCD均指DMD析显。

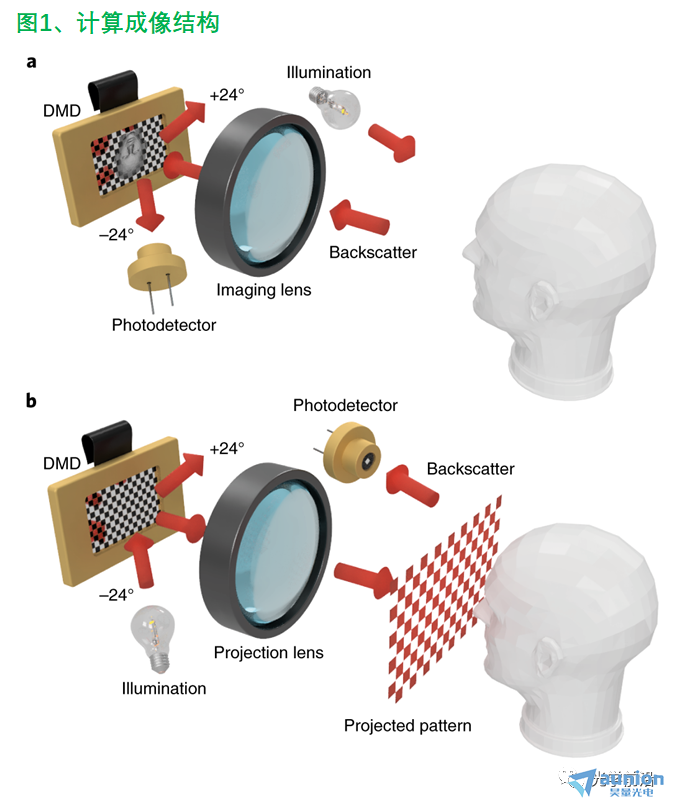

本質上，DMD是一個可編程的二進制傳輸掩碼(transmission mask)签赃。如圖1所示為計算成像的兩種結構谷异。圖1(a)為物體經成像透鏡成像在DMD上，DMD編程顯示一系列的二進制圖案锦聊，將物體的像調制后投射到單像素探測器上歹嘹。圖1(b)為DMD投射一系列的二進制圖案到物體上，調制物波前孔庭，zui終被單像素探測記錄下一系列的光強信號尺上。DMD的調制速率是單像素相機采集時間的瓶頸，因此圆到，壓縮感知的方法被用于避開這個限制怎抛。
（2）理解壓縮感知
對于壓縮感知在單像素成像中的應用，即使我們知道圖像可以用稀疏基描述芽淡，但是自適應感知策略并不一定起作用马绝。2006 年，Candes和Tao證明了當壓縮測量策略是偽隨機的挣菲，并且與稀疏基完全無關時富稻，使用適當?shù)挠嬎悴呗钥梢詮膲嚎s測量中以非常高的概率恢復正確的解掷邦。例如，圖像在小波基上可能是稀疏的唉窃，因此在通過應用亞奈奎斯特數量的偽隨機模式獲得強度測量值后耙饰，一種方法是采用所謂的“匹配追蹤(matching pursuit)”算法來找到與這些偽隨機測量非常相關的小波。該小波特征從數據中移除纹份，并且重復該過程直到解被小波基的子集完全表示苟跪。或者蔓涧，可以采用所謂的“基追蹤(basis pursuit)”算法來找到滿足偽隨機測量的稀疏小波組合件已。重要的是，這種類型的問題（?1 zui小化）可以通過凸優化方法計算元暴，這比傳統的zui小二乘法更有效篷扩。盡管如此，計算量仍然不可忽視茉盏，因此需要其它的z小化策略以加快重建時間鉴未。
（3）采集和圖像重建策略
單像素成像的概念zui先由斯坦福大學的Sen等人于2005年證實，結合壓縮感知的方法鸠姨，使得在測量數低于圖像的總像素數時铜秆，可以將圖像恢復。使用什么策略來精確的壓縮感知圖像的特征（即如何采集）讶迁，以及用什么算法來重建圖像连茧，是單像素成像的研究重點之一。
a巍糯、使用與圖像的空間特性不相干(incoherent)的基(例如隨機模式)采樣啸驯，每次測量提供有關每個像素的少量信息，然后使用大計算量的優化算法推測圖像祟峦。優化算法可以基于z小化圖像強度模量的 ?1-范數罚斗、離散余弦變換、空間梯度（total variation, TV）或圖像曲率 宅楞。然而针姿，在已經利用了壓縮感知的前提下，重建時間仍大大超過采集時間的情況并不少見咱筛。因此搓幌，在要求實時性的單像素相機應用中不采用這種策略。盡管如此迅箩，對于不需要實時處理的應用溉愁，這種策略通常會從顯著壓縮的數據中產生的圖像質量和高幀速率視頻。
b、使用不一定與圖像的空間特性不相干的基進行采樣拐揭，圖像重建使用計算速度快的算法撤蟆。基可選的有Hadamard堂污、傅里葉家肯、小波等。例如盟猖，這可以是簡單地將采樣模式求和讨衣，根據它們測量的強度進行加權（即，與物相似的模式比相似性較低的模式的權重更大）式镐，或者通過快速算法實現重建 反镇。通常，壓縮感知采樣的基適合需要低到中等圖像分辨率以及更快甚至實時圖像重建的應用娘汞。如果模式彼此正交歹茶，則對未知圖像強度進行完全采樣所需的模式數量等于所需圖像中的像素總數 N。然而你弦，在任何一個基中惊豺，挑戰在于選擇恰當?shù)幕淖蛹瘉聿蓸印?/p>

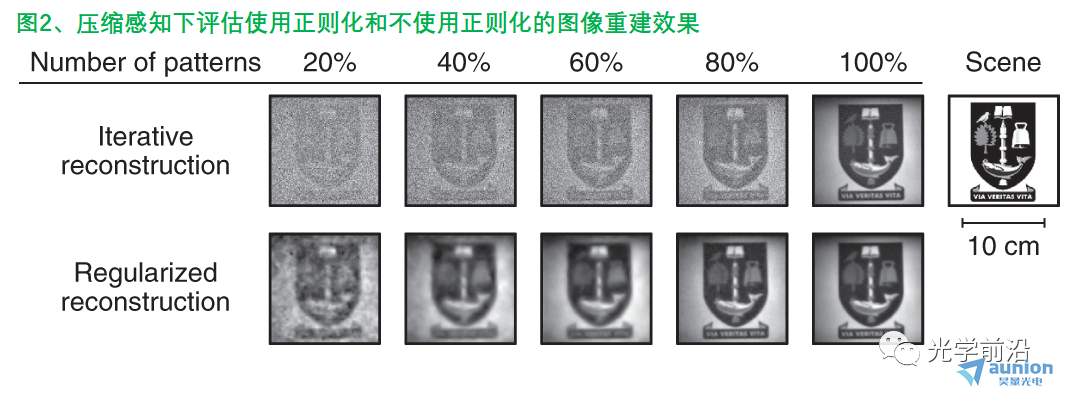

c、使用優化的方法可以改善重建圖像質量禽作。當測量數等于像素數時尸昧，優化展現的是降噪的效果，當測量數小于像素數時领迈，優化仍然有效彻磁。如圖2碍沐，展示了在不同測量數下狸捅，優化與不優化的重建效果。
d累提、在使用二進制采樣基時可以采取一定的方式消除或減少測量中的噪聲源尘喝。如使用Hadamard基時，它是一組取值為 1 （微鏡反射的光狀態為1斋陪，on state）的正交二元函數朽褪，這通常需要準確測量平均信號 S 或使用第二個像素來測量 –1 (微鏡反射的光狀態為0，off state）无虚〉拊或者，只使用一個像素友题，這可以通過先在某一圖案時記錄下強度信號嗤堰，然后顯示圖案的負片再記錄下強度的信號來實現，其中該圖案的加權信號是兩次測量強度之間的差度宦，即外差檢測的一種形式踢匣。e告匠、單像素相機系統要求光源強度穩定，探測器增益穩定离唬，方可獲得高質量的重建圖像后专。因為在單像素系統中，雖然整體光照水平較高输莺，但圖像信息對應于信號中關于平均值的細微變化戚哎。
f、單像素探測器需要響應速度快嫂用，面積足夠大建瘫，足夠穩定和靈敏。如果要保證系統的光學效率尸折，由 DMD 的孔徑和成像的數值孔徑的乘積給出的成像系統的基礎擴展量（underpinning étendue）必須與單像素探測器的擴展量匹配啰脚，這意味著探測器孔徑為幾毫米。像素檢測器必須足夠快以測量圖案掩模變化時的信號实夹，足夠大以收集透射光橄浓，并且足夠穩定和靈敏以測量透射強度的細微變化。
單像素成像的應用和未來潛能

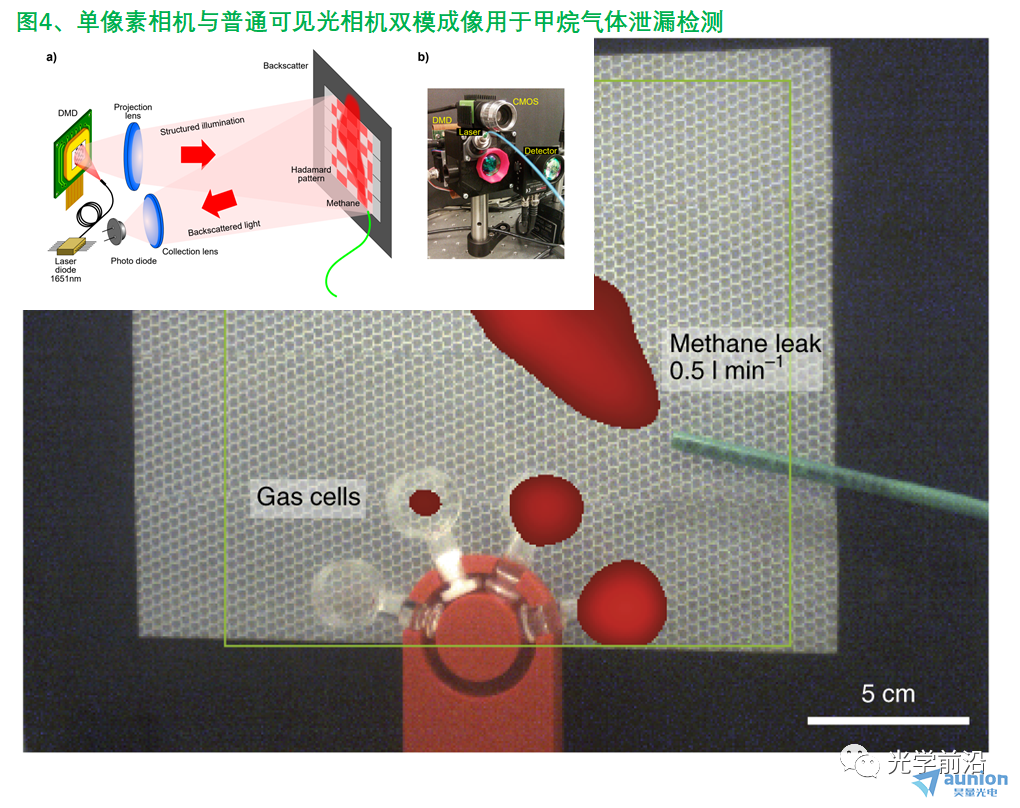

（1）單像素相機適用于沒有可用的二維陣列探測器亮航，或者二維陣列探測器非常昂貴的場景荸实。如，對甲烷氣體的探測缴淋。甲烷氣體的吸收峰在1.65um准给，此波段的相機價位不菲。圖4為可見光相機和單像素甲烷實時成像雙模態融合圖像重抖，用于測量甲烷泄露情況露氮。
原則上，DMD可以從紫外到大部分的紅外線施加掩模钟沛。即單像素相機可以在此范圍使用畔规。但是通過使用半導體和其它光調制技術，單像素相機已經可以在太赫茲頻率使用恨统。事實上叁扫，任何能夠提供時空輻射分布(spatiotemporal radiation distributions)的器件(如專門設計的THz-SLM81、基于超材料的調制器等)都可以使用計算成像策略畜埋。
