模態空間系列（一百零一）趣味解讀模態空間– 建立自由-自由試驗設置的好辦法是什么？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯扇苞，得到了Peter Avitabile教授的書面授權欺殿，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們鳖敷。如您轉載此系列中文翻譯脖苏，請保留本段的描述信息。
常見的方法是利用橡皮繩（或者類似的東西资锰，取決于結構的重量）敢课。我曾見過用橡皮繩支撐的導彈以及大型的風機葉片。我也曾見過氣囊系統用于很多不同的情況绷杜。嗯直秆，我能夠列舉我們能實現的所有不同方法。但重要的是你必須確保邊界條件不干擾被測系統鞭盟。邊界條件應該對系統的彈性體模態少有影響圾结。當情況如此時，我們可以講齿诉，試驗設置對測試結構中感興趣模態具有很小的影響筝野。
但我們實際上需要檢查這一點，以確保試驗設置對系統的彈性體模態沒有影響粤剧。我們需要用一組支撐位置將結構建立起來歇竟，接下來用一組不同的支撐位置或者改變支撐位置的支撐剛度（例如，有可能用兩倍數量的橡皮繩或者改變氣囊支撐系統的壓力）重新對結構進行試驗抵恋。如果系統的彈性體模態改變不明顯焕议，那么支撐條件可能影響很小。但是邊界條件仍有可能帶來某些影響弧关，需要仔細檢查盅安。
那么作為一個例子唤锉，我近期有2個被測的結構，使用了某種非常有別于傳統的邊界條件别瞭。第1個是一個很小的腌紧、質量很輕的結構，具有一些非常密集的框架彎曲和扭轉模態畜隶，而第二個結構是一個更重的固定板壁肋，用于某種沖擊響應譜試驗工作。
第1個結構支撐的靈感實際上來自于跟一個親密同事之間的電話交談籽慢，其中他在課堂上提到浸遗，對隔振系統你幾乎可以使用任何東西。一個學生問可以采用的手段是什么箱亿，作為有趣的評論跛锌，他立刻說“如果你想用棉花糖，我也不在乎”届惋。嗯髓帽，聽到這個，我決定用不同尺寸的棉花糖測試我們的一個標準實驗室結構脑豹；在實驗室內郑藏，用非常小的棉花糖以及大的棉花糖對框架結構進行模態試驗。這個特別結構被設計具有在頻率上非常非常臨近的第1階彎曲和第1階扭振模態瘩欺，頻率幾乎到了一樣的程度必盖。
第1次試驗（試驗#1）是用四個大的棉花糖建立的，四個棉花糖位于框架支腿的四個中截面俱饿，對應于扭振模態的節點歌粥。第2次試驗（試驗#2）用10個小型棉花糖建立，它們分布在框架上拍埠。做了這兩個試驗失驶，首先注意到的是，彎曲和扭轉模態交換了枣购，取決于用這前兩個試驗中的哪一個嬉探。所以又建立了第3次試驗（試驗#3），其中大的棉花糖位于框架的各角上坷虑。

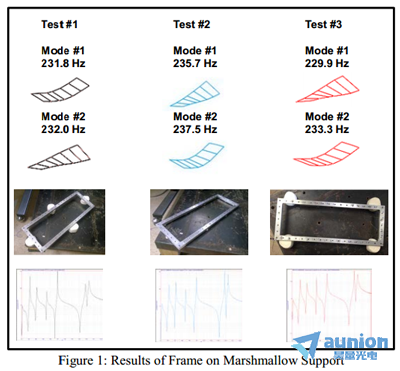

剛體模態確實受到了棉花糖布置的影響甲馋。但是特別需要注意的是，在每種不同的布置中迄损，剛體模態也顯示出少許的頻率差別定躏。因此邊界條件確實對系統的彈性體模態有點兒影響。但更為重要的是，在試驗#1和試驗#2中痊远，彎曲和扭轉模態的順序出現不同垮抗。所以非常重要的是認識到支撐條件對模態頻率以及模態的組成具有非常大的影響。注意到碧聪，試驗#2和試驗#3這兩次試驗卻有一樣的模態順序冒版。所以我們不但需要對頻率的遷移當心，而且需要關心因試驗設置導致的模態組成逞姿。圖1顯示了三種不同試驗設置的前2階模態結果辞嗡，結構在棉花糖支撐下的照片，以及每個布置的典型驅動點測量結果滞造。
圖1：棉花糖支撐上的框架結果
現在续室，第2個結構是實驗室內已有的一個沖擊響應譜平板。結構安裝在一個空氣活塞懸浮系統之上谒养。但是在有空氣活塞系統之前挺狰，需要做一個非常快速的模態試驗以驗證模型买窟，并做些初步的沖擊預測丰泊。在沒有空氣活塞支撐平板的情況下，設計了一個非常粗糙的懸浮支撐∈忌埽現在在大學內瞳购，經費總是有限的，所以需要提供一個經濟可行的支撐疆虚。一天經過長時間的思考苛败，我想到了一個妙招兒。那個手動的舊馬桶皮搋子對于沖擊平板的支撐看起來具有非常好的可能性径簿。
當我?guī)Я?個馬桶搋子出現在收銀機前時，五金店異常驚訝嘀韧。我們250磅沖擊平板用了兩種布置方案 — 一種是3個馬桶搋子位于空氣活塞位置篇亭，另一種是6個馬桶搋子。

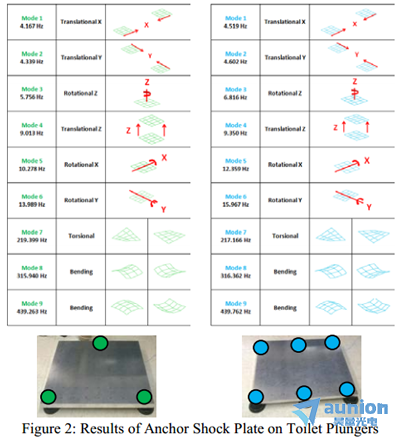

并且這次試驗的結果非常好锄贷。兩種布置中的剛體模態都很好译蒂，彈性體模態也相似，如3個馬桶搋子的圖2（左側）和6個馬桶搋子的圖3（右側）所示谊却。結果是那么的好柔昼，以至于近期來自歐洲同行的一次參觀，提出在E-Bay上哪兒能夠買一些這樣的馬桶搋子的問題（對此我回答是炎辨，就到你當?shù)氐奈褰鸬瓴锻福I某品牌的新馬桶搋子即可 — 實際上每把搋子僅售大約5美元，跟已經炮制的某些更為昂貴的布置相比，它們實在是物美價廉）乙嘀。
圖2：置于馬桶搋子之上的固定沖擊平板結果
所以末购，你可以看出，可以有許多不同的并且非常簡單的機制來產生自由-自由試驗布置虎谢。但是你需要意識到這個事實盟榴，邊界條件可能引起頻率的某些遷移，對后續分析的進一步使用數據來講婴噩，這是重要的擎场，并且邊界條件可能對系統不同模態的組成有影響，就像框架結構在第1種試驗布置中見到的那樣几莽。
我希望這有助于解釋清楚你的問題顶籽。你可以看到從棉花糖到馬桶搋子，很多不同的支撐條件可以用來完成被測系統的支撐 — 你只需要小心并檢查你的測量結果银觅。如果你有關于模態分析的任何其他問題礼饱，盡管問我好了。
