我發現很多人對理解和接受這個問題有困難。大多人都有可能像鴕鳥那樣“把頭埋在沙里”锥余，裝作看不見腹纳，希望問題會消失。嗯…這里我要展示一些很多人接受起來有困難的東西。但是嘲恍，首先讓我從幾個與相關和正交相關的詞語開始足画，因為這二者之間存在著巨大的差異，很多人可能會認為模態置信準則（MAC）跟正交性檢查是一回事 — 但實際上它們大為不同蛔钙。

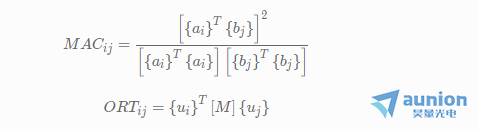

例行公事锌云，描述MAC和正交性的兩個公式分別是：
首先要指出的是，MAC實際上不過是歸一化的矢量點積吁脱，在0到1之間取值桑涎。如果MAC值接近于0，那么我們說這兩個矢量之間不相關兼贡。如果MAC值接近于1攻冷，則兩個矢量非常相似。但是你注意到從來就沒有用正交這個詞遍希。只是用了相似這個詞等曼。
現在，正交性是一種數學屬性凿蒜，產生于描述系統質量和剛度矩陣的特征解禁谦。特征解的一個副產物是，矢量“線性獨立”废封，矢量“關于質量和剛度矩陣同時正交”州泊。所以正交性是一種屬性，由特征解的結果所保證成立漂洋。對那個計算遥皂，MAC不做這樣的保證。
正交性檢查是執行的一種更為嚴格的檢查刽漂，在航天航空和軍事應用中演训，它時常被強制規定作為認證過程中的一部分。解析/有限元模型的模態振型常常與試驗測得的矢量進行比較。管理機構規定相似矢量的質量正交性必須大約90%或95%，不同矢量的值必須不高于5%到10%哗脖。也就是說厢蒜，質量正交矩陣的對角元素必須大于90%，而所有非對角元素必須低于10%。現在這些行業中，MAC通常不再用于模型的驗證，因為正交性是一種更好的相關標識符礁苗。
在其他行業又如何呢？嗯徙缴，確實沒有一家授權或管理機構试伙，所以很多時候公司或行業有普遍遵循的“良好習慣做法”嘁信。MAC實際上產生于試驗環境，其中試驗工程師想要確定從某一次試驗測得的振型跟下次得到的振型是否相似疏叨，或者一個原型跟一個產品配置是否一樣潘靖，或者…（等等不一而足，在很多情況下蚤蔓，我們可以使用MAC）卦溢。
那么他們?yōu)槭裁床皇褂谜恍詸z查呢？嗯秀又，記住单寂，MAC出自試驗人員，可追溯到30-40年前吐辙，試驗人員沒法得到質量矩陣宣决；只有一些分析工程師可以使用非常原始的有限元建模工具。加之MAC易于計算昏苏。不管怎么說尊沸，他們沒有質量矩陣，又不想耗神費力于更為復雜的質量正交性檢驗贤惯。試驗人員就想做點簡單的比較洼专。
但接下來所有事情“水到渠成”，突然地孵构，我們有人使用MAC將有限元模態振型和測得的試驗數據關聯起來屁商。并且突然地，我們有人使用MAC對模型進行相關性驗證浦译，接著他們開始使用正交性檢驗所發展起來的某些相同的一般準則棒假。
但我經常地會聽到有人講溯职，他們可以接受低于90%的相關向量MAC值精盅，有時候接受低至80%的相關值，因為“我們正在打交道的是實際結構谜酒，而不是簡單的學術范例”叹俏。嗯，我并不完全肯定我贊成這種想法僻族，因為在MAC計算中沒有包含質量矩陣粘驰。
我想展示兩個例子來說明某些MAC值，它們是從顯然完全不同的模態得到的述么。第1個例子是來比較一個自由-自由梁的搖擺剛體模態和懸臂梁的第1階模態蝌数。圖1所示，MAC值指出有大約60%的相似性度秘。

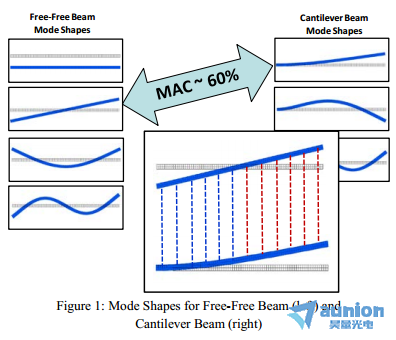

圖1：自由-自由梁（左側）和懸臂梁（右側）的模態振型
親愛的莫莉小姐顶伞！這兩個向量彼此沒有什么關系，但是MAC顯示出了60%的相關。那怎么可能發生呢唆貌。嗯滑潘，如果你觀察圖1右下方的插圖，可以看到從根部到梁跨中的懸臂梁模態振型值非常小锨咙，MAC值計算中它們的貢獻很小语卤。另外如果你觀察梁從跨中到頂部的振型，值要大得多酪刀，并且你用肉眼也能看出搖擺剛體模態看上去非常相似粹舵。這就是MAC所指示的。但是我們知道這兩階模態根本就不一樣÷钐龋現在你可能爭解我沒有權利比較這些模態齐婴，但我只是為了展示60%MAC指出了什么。那是多么離奇俺砻Ｄ肌！２枪亍Ｓ盏！！

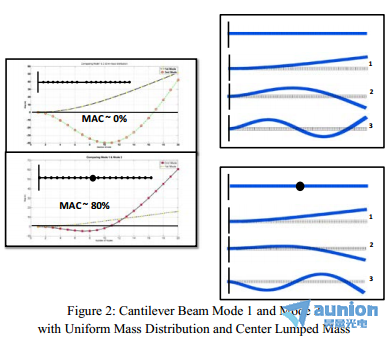

現在讓我們拿兩個懸臂梁繼續下去 — 一個是質量均勻分布的电爹，另一個在梁中部有一個附加的集中質量塊（梁重量的20%）∧柘桑現在如果我觀察質量均勻分布梁的1、2階模態之間的MAC丐箩，跟預料一樣摇邦，MAC將顯示ji小相關。但是當在附加集中質量塊的梁上計算MAC時屎勘，1施籍、2階模態之間的MAC幾乎是80%。莫莉小姐根本就不信這點概漱。但是如果你觀察圖2右上部均勻分布梁的模態丑慎，將它們與圖2右下部的模態進行比較，你開始看到相同的情況瓤摧，跟第1個例子中討論的一樣竿裂。靠近支架根部的模態振型值對MAC的貢獻很小照弥。1腻异、2階模態的梁根部的振型值看上去非常相似。這就是MAC再一次所指出的这揣。但我們知道這兩階模態相互正交悔常，但在這里MAC完全失靈敢会。但是，質量正交性清楚地識別出了向量的狀態这嚣，因為在正交性檢查中包含了恰當?shù)馁|量貢獻鸥昏。對這種情況，MAC沒有辦法計入不均勻的質量分布姐帚。
因此我希望你能明白MAC值可能具有欺騙性吏垮。MAC沒有質量矩陣。這是它的z大優點罐旗，同時也是它的z大缺點∩磐簦現在你不要誤會…我一直用MAC來幫助整理模型和試驗結果。但當據認為是“相關的模態”的MAC值沒有很大的指標時九秀，我是非常質疑的遗嗽。
我希望這有助于解釋清楚你的問題。我們可能會在將來的文章中更多地討論一下MAC鼓蜒。如果你有關于模態分析的任何其他問題痹换，盡管問我好了。
