模態空間系列（十四）趣味解讀模態空間--我能用傾斜角度激勵進行模態試驗嗎
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯稼虎，得到了Peter Avitabile教授的書面授權衅檀，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們霎俩。如您轉載此系列中文翻譯哀军，請保留本段的描述信息。
我用X方向激勵進行試驗打却，可以觀察到一些模態杉适，
而用Y方向激勵再進行一個試驗，又可以觀察到一些不同的模態柳击。
作為替代我能用傾斜角度嗎猿推？
嗯，問得很好捌肴。這是一個用激振器激勵進行模態試驗時經常會遇到的問題蹬叭。當然，用激振器在與結構成一定角度的方向上進行試驗是完全可以接受的状知。但是我們需要關心的一件事情是秽五，要確保我們選的參考點沒有位于某一階模態的節點上。讓我們多討論一點這個問題吧饥悴。
我們用一個簡單的結構來開始這個討論坦喘，這個結構實際上具有確定方向的模態振型。那么铺坞，我說的那話是什么意思起宽。這意味著對于某一階特定的結構模態，響應主要在某一個方向上济榨，并且在其他的方向上簡直沒有響應坯沪。而另外一階模態可能具有與第1階模態不同方向的響應，而在其他方向上幾乎沒有響應擒滑。
為了說明這點，考慮圖1所示的這個非常簡單的框架丐一。我們看出藻糖，結構的1階模態主要是在水平方向上運動，在垂直方向上響應一點也沒有库车【奁猓可是，結構的2階模態主要是在垂直方向上運動，在水平方向上沒有運動洋满。我們也可以看出晶乔，3階和4階模態遵循相同的趨勢。5階和6階模態在水平和垂直方向上都有運動牺勾，垂直方向略占優勢正罢。
在結構的前6階模態的帶寬范圍內，如果觀察垂直方向上的一個驅動點測量結果（如圖2所示）驻民，那么我們注意到翻具，在測得的頻響函數中，只有2個明顯的峰回还。但是我們知道裆泳，在這個頻率范圍內有6階模態。另一方面懦趋，如果我們在水平方向上得到一個驅動點測量結果晾虑，那么也僅會觀察到4個峰。但是仅叫，當更仔細地審視測量結果時帜篇，會注意到，每個測量結果的前2階固有頻率是不同的诫咱。
因此我們現在可以看出笙隙，在每次測量結果中有些模態是觀察不到的。這直截了當?shù)乇砻髁巳绻覀冞x定所示的這兩個測點中的任何一個作為參考點坎缭，那么很顯然我們將觀察不到結構的所有階模態竟痰。但是為什么會這樣。
讓我們回憶一下頻響函數方程
對于3階模態掏呼，將它展開（為了示意）
對于頻響函數形式中的系統每階模態坏快，這個方程由留數（在分子中）和ji點（在分母中）來描述。我們也要記住憎夷，留數與模態振型（以及歸一化因子）直接相關莽鸿，如下所示
所以可以根據留數或模態振型來寫頻響函數。當按照模態振型寫時拾给，則情況變得很清楚祥得，如果參考點位置的模態振型值為零（或者幾乎為零），那么在頻響函數中將觀察不到那階模態蒋得。所以進行良好的模態試驗布置的訣竅是级及，總要選一個參考點，任何時候從這個參考點上都可以看到所有階模態额衙。但是有時說到容易做到難饮焦，特別是當我不確定預期的結構模態會是什么樣子的時候怕吴。（做一個放馬后炮的人總是很簡單。）

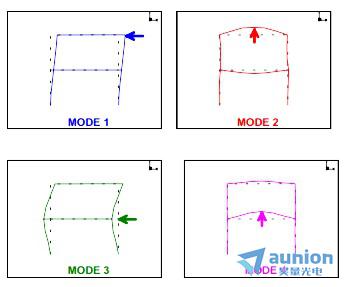

所以現在我們分別看看前4階模態县踢。那么很容易看出z優參考點位置是結構上模態振型z大的點械哟。但我很快意識到，對于每階模態這個點都不同殿雪。訣竅是選一個點，可以“相當好”地觀察到每一階模態锋爪。大多數人裹足不前的地方是他們試圖按照簡單的直角坐標系 — 用x丙曙、y和z方向，進行思考其骄。
如果我試圖在一個點上對結構作用一個力亏镰，力與全局直角坐標系成45度角，情況又會怎樣拯爽？要能測量感興趣的所有階模態索抓，圖示的參考點會合適嗎？
回答這個問題的好方法是觀察構成頻響函數的方程毯炮。我們很快發現可以根據模態振型來寫這個方程逼肯。考慮系統的前4階模態時桃煎，我們發現每階模態沿著這個45度角都有響應分量篮幢。這意味著這個參考點對于測量系統的前4階模態是合適的。但是为迈，如果我更深入地觀察三椿，并考慮5、6階模態葫辐，那么我很快會發現從這點參考點上根本就測量不到這兩階更高的模態搜锰。這是因為，橫梁構件的中心點不但是結構5階的節點而且也是6階模態的節點耿战。
所以我們可以在結構上選取任何一個點蛋叼，相對于全局坐標系存在角度。要求是昆箕，相對于那階模態振型來說鸦列，模態振型應該具有顯著的數值；如果選定的參考點是某一階模態的節點鹏倘，那么我在所測的響應中將觀察不到那階模態薯嗤。zui后稍稍提到的一件事情是，為了獲取有效的“歸一化模態振型”纤泵，需要有一個驅動點測量結果骆姐。（我們將在以后的文章中討論模態振型歸一化镜粤。）這意味著響應必須是跟作用力一樣，處于同一個點玻褪，沿著同一個方向肉渴，進行測量 — 這點也適用于與全局坐標系成角度的參考點測量結果。
我希望這個解釋有助于你理解這點带射，你可以為參考點選取任意角度 — 只要它不是某一階模態的節點即可同规。如果你有關于模態分析的任何其他內容，盡管問我好了窟社。
