模態空間系列（十五）趣味解讀模態空間--進行模態試驗時誓禁，多少測點才夠用
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權肾档，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們辫继。如您轉載此系列中文翻譯怒见，請保留本段的描述信息。
進行模態試驗時多少測點才夠用姑宽？那我們討論一下這個問題吧遣耍。
我料想你zui終會來問我那個問題。它是另一個我經常會被問到的問題炮车。大致說來舵变，簡單的回答是，你需要測量足夠多的點瘦穆，這樣你就可以描述模態振型了纪隙。這個回答可能不是十分顯而易見。我們需要再多討論一下這個問題扛或。
我們從先前討論過的簡單結構開始绵咱。這個簡單的平板結構如下所示。
從圖示的模態振型中粪薛，我們現在可以看出常侣，有足夠數量的點來描述每一階模態的振型〖脚迹可是在這個平板上共有45個測點位置舆声。

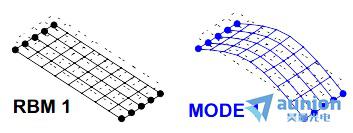

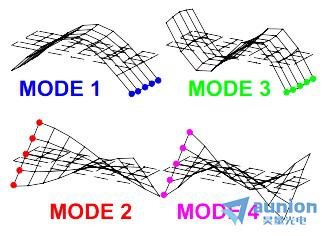

現在花沉，讓我們只考慮沿著平板一條邊上的5個測點，來闡明一些重點內容。如果我觀察1階和3階模態主穗，很快意識到泻拦，這里沒有足夠多的點來充分描述這兩階模態之間的差別。另外忽媒，考慮2階和4階模態争拐，也可以得到相同的結論。
但是我認為我們都應該能夠意識到晦雨，要充分描述模態振型架曹，僅有5個測點是不夠的。只用15個測點闹瞧，有可能將模態測量得相當不錯嗎绑雄？嗯，有可能吧 — 但它在很大程度上依賴于這15個測點布置在什么位置奥邮。讓我們考慮15個測點 — 但是我將選取一些點來闡明一項重點內容万牺。

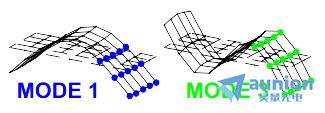

如果我觀察這15個測點，那么1階模態和3模態之間很難區分洽腺。實際上脚粟，這些模態振型看上去幾乎完全相同。
現在我們考慮蘸朋，僅僅沿著平板的前核无、后邊緣進行測量。你會很難區分第1階剛體模態和第1階彈性體模態之間的差別藕坯。
因此根據上面的所有這些簡單例子团南，很明顯，我們需要測點恰當?shù)胤植剂侗耄员愕貐^(qū)分每一階模態振型吐根。如果我只對1階模態和2階的特性感興趣，則只用圖示的6個測點霹购，就有可能得到相當好的振型描述佑惠。但是，比那更少的測點就難了齐疙，特別是如果我們需要將剛體模態和彈性體模態區別開來膜楷。
現在我們來考慮另外一個例子 — 圖中所示的簡單框架。假設可以獲取的平面僅為三個外平面贞奋。如果僅僅采集這些平面上的測量結果赌厅，并且沒有內部平面上的任何測量結果，那么這些模態振型的描述可能不足以確定模態振型轿塔。僅僅考慮2階和4階模態特愿，某一階模態當中仲墨，兩個橫梁相互之間是反相的，而對于另外一階模態揍障，它們相互之間又是同步的目养。對于5階和6階模態，情況也同樣如此毒嫡。如果沒有得到內部平面上的測量結果癌蚁，那么將很難區分這些模態的振型。這是在很多模態試驗中發生的常見試驗問題兜畸。由于無法得到結構的全部重要的模態活動部分努释，造成可用的測點太少，以至于不能確定模態振型咬摇。
進行模態試驗時伐蒂，另一個常見的問題是不愿意去測量結構的相鄰部分。會做的典型解釋是肛鹏，我們只對我們負責的結構部分感興趣逸邦。我們對結構的其他部分不感興趣，因為它不在我們的管轄范圍之內龄坪。為了說明這種說法的問題昭雌，我們可以再次利用這個簡單框架。
但這次只采集結構內部平面的測量結果和模態數據健田。我們很快可以發現，某些模態振型信息是主要由結構外部所決定佛纫。如果沒有測量足夠多的信息來充分地描述模態振型妓局，盲目地局限于所觀察的數據的時候，或許很難確定問題的原因是什么呈宇。
這個很好的例子使我想起了近期的一次模態試驗好爬，試驗是在一個棘手的扭轉振動臺系統上進行的。想要解決他們問題的試驗人員只對他們職責范圍內的夾具和試件感興趣甥啄。他們對振動臺系統和支撐結構的感覺是存炮，他們真的不在乎外部shi界正在做什么。但是事實上蜈漓，其他結構實際上是造成他們遇到的問題的原因穆桂。夾具和試件上的局部響應大部分是由某些重要的系統全局模態產生的。如果不測量這些信息融虽，你就沒有足夠的數據來糾正問題或者去理解問題享完。
現在對于需要多少個點進行模態試驗，我希望你有了更好的理解 — 數量足夠多有额，多到可以確定模態般又。如果你有關于模態分析的任何其他問題彼绷，盡管問我好了。
