模態空間是Peter Avitabile教授發表的系列模態解讀文章。Peter Avitabile教授是美國麻省大學洛威爾校區UMASS Lowell機械工程系結構動力學和聲學系統實驗室的副主任懂鸵，以及模態分析和控制實驗室的主任偏螺。Peter Avitabile教授以略帶口語化、生動而又幽默的語言匆光，在每篇文章中集中介紹試驗模態分析的一個主題套像，是非常好的試驗模態分析的入門文章。它涉及到了試驗模態分析的方方面面殴穴，是模態試驗新手的入門材料凉夯，學習它有助于理解什么是試驗模態货葬，以及取得高質量的模態參數采幌。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權震桶，Peter Avitabile教授擁有文章全部權利休傍，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯蹲姐，請保留本段的描述信息磨取。
模態空間系列（二十三）趣味解讀模態空間--估計模態參數時人柿，要用上全部的測量數據嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯忙厌，得到了Peter Avitabile教授的書面授權凫岖，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們逢净。如您轉載此系列中文翻譯哥放，請保留本段的描述信息。
估計模態參數時爹土，要用上全部的測量數據嗎甥雕？
那我們來討論一下這個問題。
這個問題問得很好胀茵。如果數據測的質量好并且一致相關的話社露，沒有理由不包含全部的數據。假設在所有的響應位置琼娘，有良好的動態范圍峭弟、準確而靈敏的傳感器以及從所有參考點位置都很好地激起了所有階模態的話，那么當然應該用全部的測量數據來估計模態參數脱拼。
但是當我提到如此眾多要求的時候孟害，我從你臉上的表情就能看得出來，你所有測量數據d都滿足這些要求是非常不可能的挪拟。我知道在過去的25年中挨务，在我所進行的或者跟我有關系的任何一次測試中，從來沒有遇到那種情況發生 — 我也一樣玉组！我剛才所描述的測量情形只在具有無限大動態范圍和無限小頻率分辨率的理論模型中才可有可能發生谎柄。從實際的角度來看，事實是這種情況可能永遠也不會發生惯雳。所以我們還是討論實際情況以及某些實用方法來減少測量的不足之處吧朝巫。

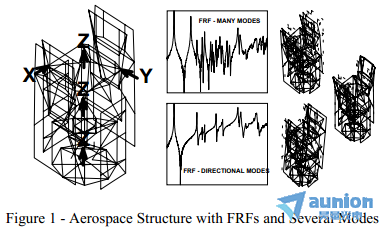

我拿很多年前在航天結構上進行的試驗作為常見測量問題的一個例子劈猿，這個結構具有非常方向性的模態，同時也有很多階局部模態潮孽。結構揪荣、某些典型頻響函數如圖1所示。注意往史，下部的頻響僅僅顯示出了某些模態仗颈，但上部的頻響顯示出了結構的所有階模態。實際上椎例，這不僅僅是一個航天問題挨决，而是在我們所測試的很多結構上都可以觀察到的一個普遍問題请祖。事實上，所示的測量結果是幾乎所有模態測試結構上都會有的典型結果脖祈。
所示的這個特定結構具有多階彎曲和扭轉的低階模態肆捕，后面緊接著的是結構上的板結構及垂直設備的許多階局部模態，它們具有彎曲盖高、扭轉福压、同相位、反相位的形式或舞。用了5個獨立的激振器對這個實際結構進行試驗（三個垂直方向和兩個獨立的水平方向）荆姆。
結構的第1階模態在x方向上具有彎曲變形，而在y方向上幾乎沒有響應映凳。顯然胆筒，在x方向上的激振器可以很好地激起x方向上的模態，但y方向的激振器根本不可能很好地對結構進行x方向的激勵诈豌。所有從y激振器得到的測量結果顯然會很差仆救，因為第1階模態在y方向上沒有參與。
另一方面矫渔，結構的第2階模態在y方向上具有彎曲變形彤蔽，而在x方向上幾乎沒有響應。于是跟剛才所討論的相對的情形也是正確的庙洼。y激振器可以在y向很好地激起結構顿痪，但是x向激振器不能在y方向上激起結構。但是從兩個激振器位置上油够，這兩個激振器都可以很好地激起扭轉模態蚁袭。這直接表明對于每階模態，所有的測量結果并非相同程度的準確石咬。
在用5個激振器進行MIMO激勵過程中揩悄，所有的頻響函數FRFs是同時采集的，但是顯然鬼悠，并非從每個激振器位置都相同程度地激起了所有階模態删性。這是大多數測試結構通常無法克服的客觀事實。那么怎么可能將所有的這些測量數據都有效而準確地進行處理呢焕窝？

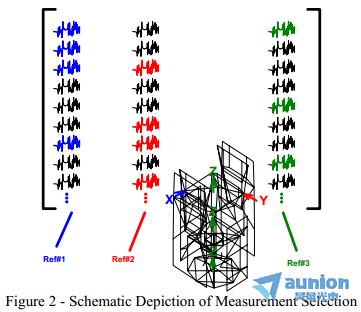

今天幾乎所有的模態參數估計通常使用兩步法蹬挺。首先估計ji點，接下來計算留數或者振型（當全局ji點提取出來之后）袜啃。記住這一點汗侵，不需要利用采集到的全部測量結果來估計系統ji點∪悍ⅲ可以僅僅利用測量函數的一個子集來估計ji點晰韵，這個子集描述了感興趣的ji點。一旦全部ji點估計出來后熟妓，接著就可以利用全部的測量結果D0Fs來提取留數或者模態振型（沒有必要對所有的參考點來估計留數雪猪，特別是如果參考點不能充分激起所有階模態，更是這樣起愈。）用來提取ji點的特定頻響函數FRFs的選擇如圖2所示只恨。
在這個討論的例子中，僅僅利用從x-激勵位置得到的x-響應位置來估計第1階x-彎曲模態抬虽。對于y-激勵位置官觅，y彎曲模態來講，僅僅利用到了y-響應位置阐污。但是對于扭轉模態來講休涤，x和y這兩者的激勵和響應都用上了。注意笛辟，沒有用到z-向的激勵和響應來估計任何ji點功氨。這是因為z-激勵位置很難有效地激起x向或者y向的模態。盡管這些參考點/激勵對于激起某些更高頻率的模態是必要的手幢，但這些垂直激勵不能很好地激起低階的x和y向模態捷凄。但是當然，當ji點估計出來以后围来，就可以利用所有的x跺涤，y和z向的測量結果來估計留數或者模態振型了– 但是對于x和y的低階模態，僅僅利用了x和y激振器的激勵數據监透。

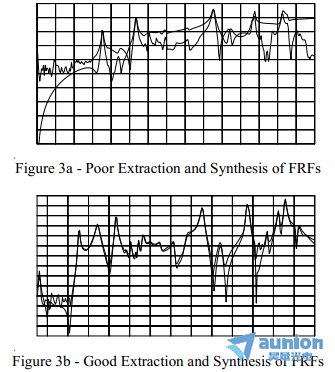

在模態參數估計過程中钦铁，需要非常小心地來提取zui優的可能ji點來描述系統特性。但是才漆，對于系統的所有階模態牛曹，測量結果以及很多時候所有的參考點并不是zui優的。舉個例子醇滥，近期用4個參考點激勵位置測量了一個大型望遠鏡結構黎比。顯然對于結構的所有低階方向性的模態，參考點并非都是zui優的鸳玩。作為第1次評判測量數據阅虫，所有參考點位置得到的全部頻響都用于提取結構的ji點和留數。當參數選定后不跟，作為驗證過程的一部分颓帝，可以生成一個綜合頻響用來跟實際采集到的測量結果進行對比。綜合頻響和測量頻響如圖3a所示。請仔細觀察购城，測量頻響和綜合頻響的對比結果很差吕座。但是，經過仔細評估數據瘪板、仔細選擇測量結果來提取系統ji點（接下來提取留數）吴趴，可以得到一個更好的模型。這點由圖3b所示的綜合頻響和測量頻響的對比得以證實侮攀。當然锣枝，這種方法需要付出極大的努力，但是模態參數通常大為改善兰英。
我希望這個解釋有助于你理解在提取模態參數時撇叁，為什么沒有必要（或者說實際上是不利的）用上所有的測量頻響。在模態參數估計過程中畦贸，仔細選擇zui好的測量頻響通常會得到更好的系統全局ji點陨闹。如果你有關于模態分析的任何其他問題，盡管問我好了家制。
