模態空間系列（二十四）趣味解讀模態空間--試驗設置對所測模態數據有影響嗎衫贬？邊界條件和加速度計有影響嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯歇攻，得到了Peter Avitabile教授的書面授權固惯，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們缴守。如您轉載此系列中文翻譯葬毫，請保留本段的描述信息。
試驗設置對于測量的模態數據有影響嗎屡穗？試驗設置的邊界條件和加速度計有影響嗎贴捡？
影響是必然的！４迳啊＠谜！我們討論一下這個問題础废。
毫無疑問試驗設置和儀器對于測量的數據可能會有影響源祈。當測試諸如磁盤驅動器，透平葉片色迂，機箱香缺，計算機電路板以及其他輕質結構更是如此。
盡管顯然對于一個有經驗的測試工程師來說歇僧，試驗設置和儀器可能會對模態試驗的測量結果有影響图张，而對于新的模態試驗測試工程師來說，或許沒有那么顯而易見诈悍。（近期我讀了一篇在輕質結構上進行的模態試驗報告祸轮，經過多次不同的試驗和分析之后，“揭示了”加速度計的質量對測量的測試對象固有頻率有影響侥钳。所以深入討論這個問題極有價值适袜。）
從實際的角度來看，很明顯在試驗過程中作用到結構上的儀器直接增加了結構的質量舷夺。但是苦酱，我感到大為震驚的是售貌，很多時候大多數剛接觸模態試驗的測試工程師竟然沒有意識到這個事實。出于某些原因疫萤，他們認為儀器是被測結構的一分子颂跨。但是很多情況下安裝到結構上的儀器對于測量的頻響函數有影響。從理論的角度來看扯饶，固有頻率與剛度質量之比的平方根有關恒削。因此有理由認為如果傳感器的質量加到結構上去的話，會使得測量結果繼而固有頻率會降低尾序。顯然钓丰，加速度計的質量越大，頻率移動的越明顯每币。另一方面携丁，測試對象的大小當然對此也有影響。如果一個加速度計加到一個質量巨大的結構上脯爪，例如橋梁或建筑则北，那么加速度計的影響幾乎可以忽略不計矿微。但是痕慢，當被測結構的大小和質量變小時，加速度計質量的影響變大涌矢。
同樣非常值得注意的是掖举，結構質量不必是結構的整體質量，而是結構的模態活動部分的有效質量娜庇。例如塔次，考慮一個帶有磁盤驅動器和計算機電路板的大型計算機框架的模態測試。在框架主體部分的加速度計質量可能不會帶來什么問題名秀。但是励负，在機箱壁板或計算機電路板上的加速度計重量可能會對測得到頻率有嚴重的影響。人們經常搞混了匕得，認為加速度計的質量是相對于結構的總體質量继榆。情況并非如此。它是加速度計質量相對于結構模態活動部分的質量汁掠，這部分質量跟整體結構的總質量相比可能差別巨大略吨。
展示加速度計質量影響的好方法是去實驗室做一次測試。為了展示質量載荷影響考阱，拿一個輕質磁盤驅動器支架進行測量翠忠。這是一個矩形結構，大約5in×3in×2in高乞榨，用來安裝一些老式的磁盤驅動器秽之。（現在当娱，我對這些測量已經不感冒了，但它們可以清楚地展示問題所在政溃。）

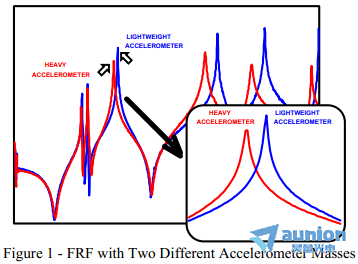

一個質量很輕趾访，一個質量相對輕，一個質量更重的加速度計分別安裝到支架側的開敞部位董虱。進行三次獨立的錘擊試驗取得典型的測量結果扼鞋。只在x-方向測量錘擊激勵和加速度響應，以得到如圖所示的驅動點測量結果愤诱。兩次ji端質量情況的測量結果如圖所示云头。箭頭指出了兩個頻率，例如淫半，測得的260Hz（紅）和271Hz（藍）溃槐；頻率266Hz的第三個中間質量的測量結果未在圖中顯示出來。對這個頻率來講科吭，情況大相徑庭昏滴。所以加速度計質量影響很大；高階頻率影響程度更甚对人。
另一個值得注意的是谣殊，圖中所示幅值低的兩階頻率好像受加速度計質量的影響不嚴重。這兩階模態是響應中的y-向或z-向主模態牺弄。因為這個驅動點測量結果只在x-向取得姻几，那么加速度計質量基本上位于這些低幅值模態的節點上，故而受到的影響可以忽略势告。
那么從所做的這個簡單試驗可以得出兩個重要結論咱台。首先络拌，加速度計的質量有影響。情況必然如此回溺，因為任意系統定義固有頻率的方程不但含有剛度而且含有質量潭苞。第二睬涧，加速度計質量所處的位置也有影響镐确。如果質量位于某一階模態的節點（零幅值點）上黍聂，那么質量的附加就對那階模態沒有影響。如果加速度計質量位于某一階模態的反節點（zui大幅值點）上瓮恭，則對那階模態產生zui大的影響雄坪。
當然，質量載荷影響會帶來一些問題屯蹦，如果要求測得精確的頻率結果更是如此维哈。利用非接觸（或者非介入）測量設備來測量固有頻率绳姨。例如，用激光設備來獲取高質量FRF測量結果阔挠，不會對結構帶來任何質量載荷影響飘庄。但是，這些設備通常非常昂貴购撼，不是每個實驗室里都有跪削。另外，利用電渦流探頭或應變片進行測量迂求，也可以得到相當好的結果碾盐。但是，被測結構這些用于被測結構并不總是那么方便揩局。
如何識別質量載荷的影響毫玖？嗯，簡單的方法是在結構同一位置安裝兩個加速度計凌盯。用兩個加速度計測量一個FRF結果付枫，再只用一個加速度計測得第二個結果。這將很快發現質量載荷是否是個問題驰怎。如果這引起了問題阐滩，那么需要進行修正性測量。（這個問題的進一步討論超出了本文范圍砸西，將來有時間再解釋叶眉。）
但是址儒，我感到有另外一件事情跟加速度質量載荷影響一樣重要芹枷，它幾乎總是被忽視了。很多模態試驗是在“自由-自由”條件下進行的莲趣。實際上鸳慈，在地球上我們沒有辦法做到這點。zui多我們可以模擬出相當接近無約束（自由-自由）的條件喧伞。

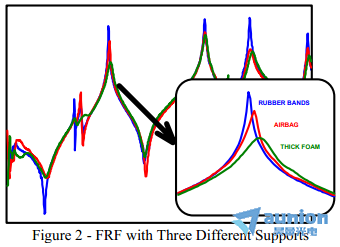

采取不同的支架支撐方案走芋，進行了幾次測試。三個FRFs如圖2所示潘鲫。支架支撐在后泡沫上（綠）翁逞，氣囊包裝材料（紅）以及用橡皮條懸掛（藍）。（此處采用討論質量載荷影響相同的頻率范圍溉仑。）顯示的頻率范圍是266Hz到272Hz（另外幅值大為不同挖函。）我們觀察到了跟質量載荷影響幾乎一樣的頻率變化！Ｗ蔷埂怨喘！那么當每個人對質量載荷影響感到厭煩的時候津畸，卻對結構支撐條件想都沒想，我笑我自己（而又提出一些有益的觀點供考慮）必怜。顯然肉拓，支撐條件的變化如同加速度計質量載荷影響一樣重要。很多情況下梳庆，支撐方式的影響比質量載荷影響更為重要 — 要當心芭尽！８嘀础丧肴！
現在只是用試驗室里已有的設備進行這些測量來很快展示給你這個問題。沒有竭盡所能來展示質量載荷問題胧后。但另外也認識到用來保持結構處于“自由-自由”條件的支撐系統同樣重要芋浮。我希望這有助于回答你的關于試驗設置的問題。如果你有關于模態分析的任何其他問題壳快，問我好了纸巷。
